Klippstufe als Experimental­bausatz – Anhang B

B Begrenzer­schaltungen mit diskreten Dioden

Kapitelinhalt:[  Überspringen ]

• B01–B06 – Schaltungen mit Dioden SAL41

• B07–B14 – Schaltungen mit Dioden 1N4148

Begrenzer­schaltungen mit diskreten Dioden SAL41

Kapitelinhalt:[  Überspringen ]

• B01 – Zwei vorgespannte Doppeldioden SAL41

• B02 – Zwei vorgespannte Doppeldioden SAL41 mit Vorwiderstand 2,2 kΩ

• B03 – Drei vorgespannte Doppeldioden SAL41

• B04 – Drei vorgespannte Doppeldioden SAL41 mit Vorwiderstand 2,2 kΩ

• B05 – Drei vorgespannte Doppeldioden SAL41 und eine weitere Clipping-Diode; größerer Vorspannstrom

• B06 – Drei vorgespannte Doppeldioden SAL41, eine weitere Clipping-Diode, größerer Vorspannstrom; mit Vorwiderstand 2,2 kΩ

Mess­schaltung B1 – Zwei vorgespannte Doppeldioden SAL41

Tabelle B1.1: Signalpegel und -dämpfungen, gemessen an Mess­schaltung B1

usig	ueing.		uausg.		Dcl.
[Veff]	[Vpp]	[Veff]	[Vpp]	[Veff]	[dB]
0,5	1,45	0,51	0,89	0,35	(zerrt)
1	2,82	1	1,05	0,44	(zerrt)
3,11	8,81	3,11	1,26	0,56	(zerrt)

Bilder­tabelle B1.2: Signalverläufe und Lissajous-Figuren, aufgezeichnet am Vorwiderstand von Mess­schaltung B1:  (Zum Schließen klicken)

Oszillogramme
Mess­schaltung B1:
u_eing. und u_ausg.

X-Y-Graphen
Mess­schaltung B1:
u_ausg. vs. u_eing.

Ein­gangs­signal­spannung: u_eing.,eff = 510 mV

u_eing. (grün): 250 mV / Div,
u_ausg. (rot): 250 mV / Div

u_eing. (hor.): 250 mV / Div,
u_ausg. (vert.): 100 mV / Div

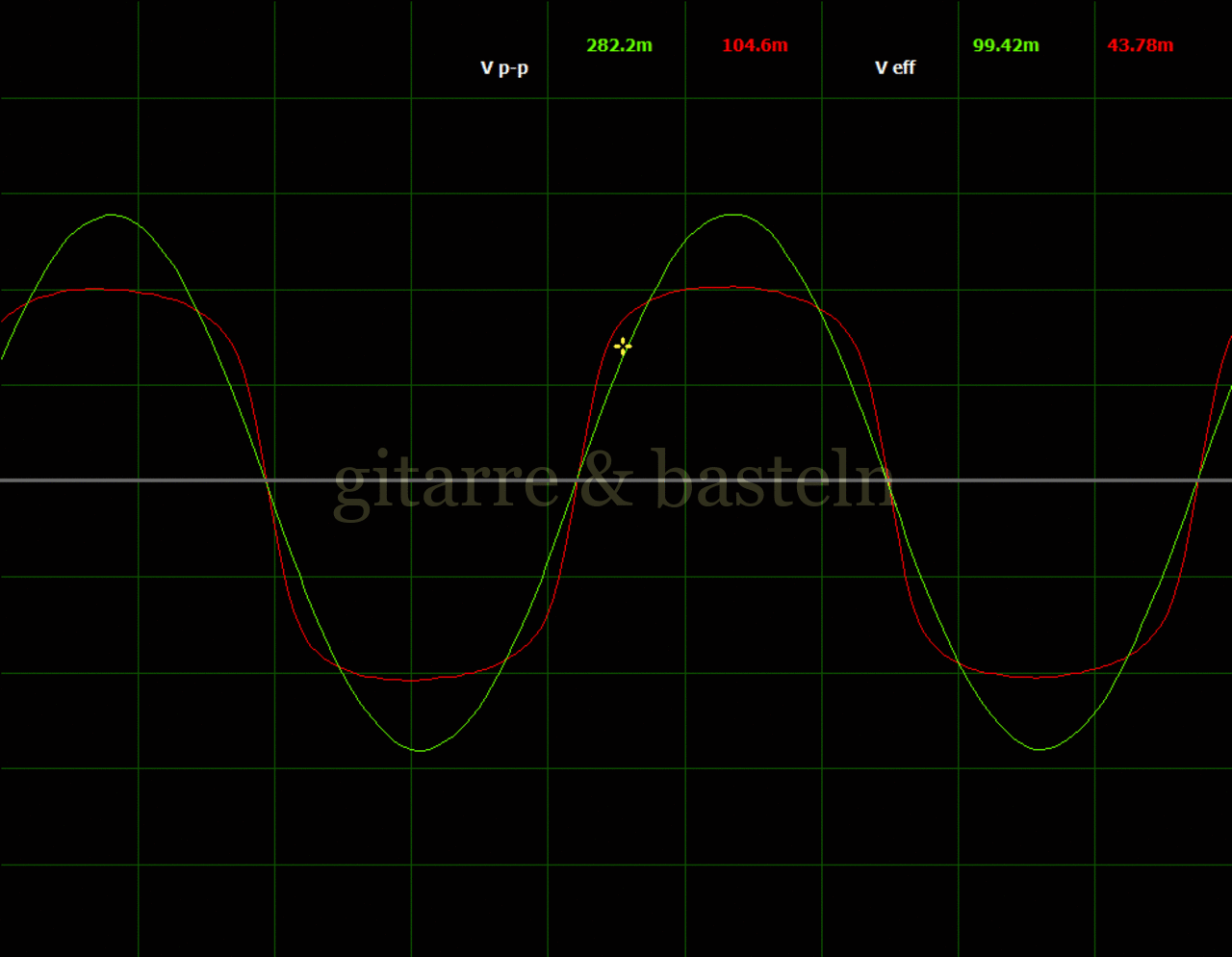

Ein­gangs­signal­spannung: u_eing.,eff = 1 V

u_eing. (grün): 500 mV / Div,
u_ausg. (rot): 250 mV / Div

u_eing. (hor.): 500 mV / Div,
u_ausg. (vert.): 100 mV / Div

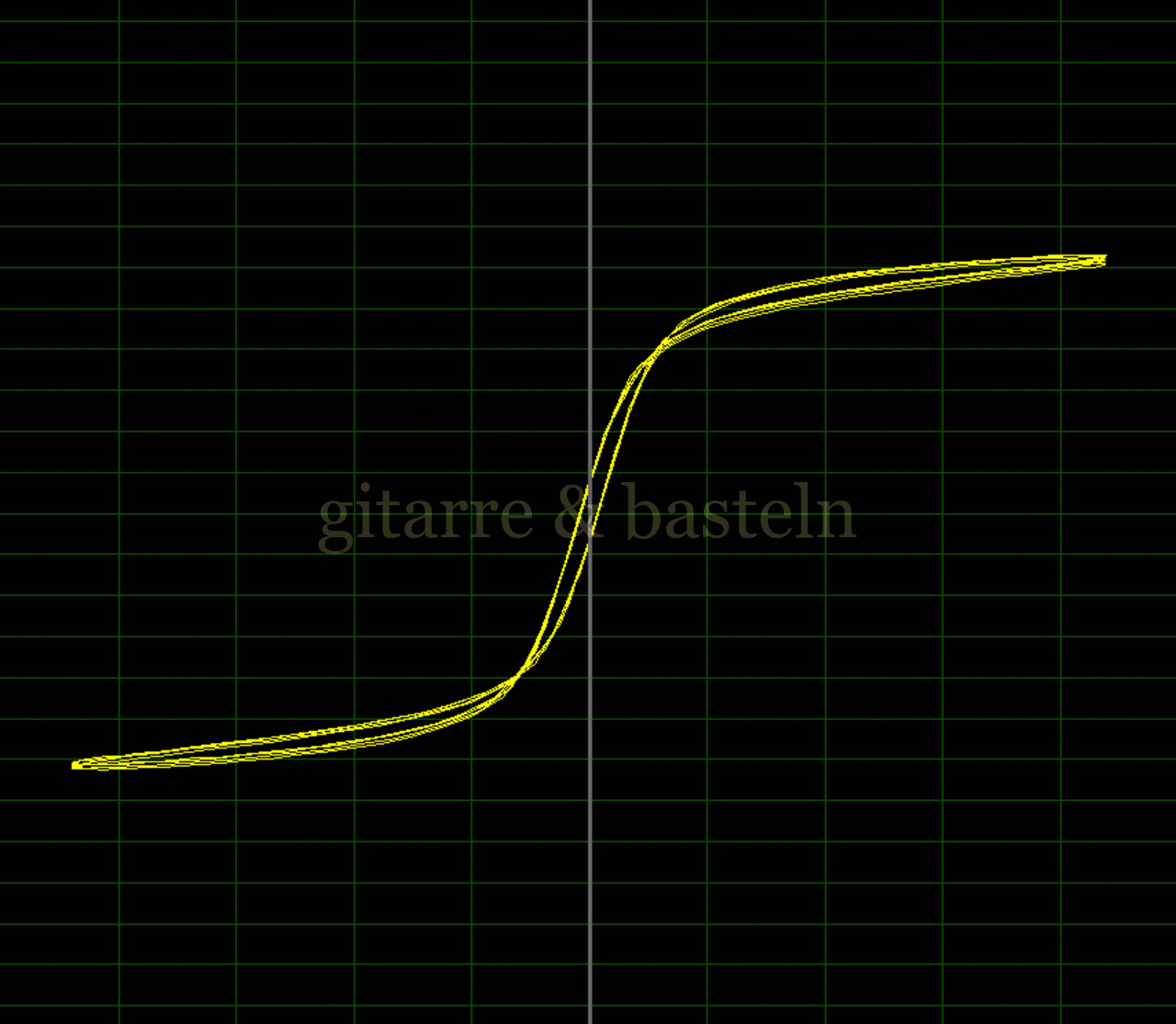

Ein­gangs­signal­spannung: u_eing.,eff = 3,11 V

u_eing. (grün): 1 V / Div,
u_ausg. (rot): 250 mV / Div

u_eing. (hor.): 1 V / Div,
u_ausg. (vert.): 100 mV / Div

nach oben

Mess­schaltung B2 – Zwei vorgespannte Doppeldioden SAL41 mit Vorwiderstand 2,2 kΩ

Tabelle B2.1: Signalpegel und -dämpfungen, gemessen an Mess­schaltung B2

usig	ueing.		uausg.		Dcl.
[Veff]	[Vpp]	[Veff]	[Vpp]	[Veff]	[dB]
0,5	1,35	0,48	1,02	0,39	(zerrt)
1	2,43	0,88	1,2	0,50	(zerrt)
3,11	7,02	2,5	1,47	0,65	(zerrt)

Bilder­tabelle B2.2: Signalverläufe und Lissajous-Figuren, aufgezeichnet am Vorwiderstand von Mess­schaltung B2:  (Zum Schließen klicken)

Oszillogramme
Mess­schaltung B2:
u_eing. und u_ausg.

X-Y-Graphen
Mess­schaltung B2:
u_ausg. vs. u_eing.

Ein­gangs­signal­spannung: u_eing.,eff = 480 mV

u_eing. (grün): 250 mV / Div,
u_ausg. (rot): 250 mV / Div

u_eing. (hor.): 250 mV / Div,
u_ausg. (vert.): 100 mV / Div

Ein­gangs­signal­spannung: u_eing.,eff = 880 mV

u_eing. (grün): 500 mV / Div,
u_ausg. (rot): 250 mV / Div

u_eing. (hor.): 500 mV / Div,
u_ausg. (vert.): 100 mV / Div

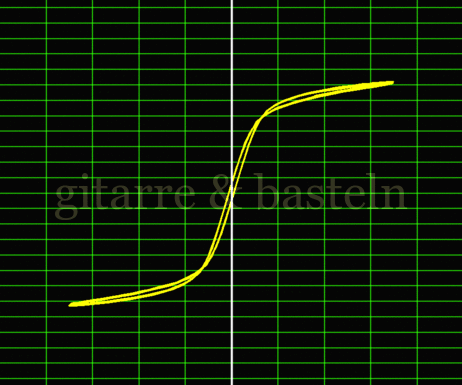

Ein­gangs­signal­spannung: u_eing.,eff = 2,5 V

u_eing. (grün): 1 V / Div,
u_ausg. (rot): 250 mV / Div

u_eing. (hor.): 1 V / Div,
u_ausg. (vert.): 100 mV / Div

nach oben

Mess­schaltung B3 – Drei vorgespannte Doppeldioden SAL41

Tabelle B3.1: Signalpegel und -dämpfungen, gemessen an Mess­schaltung B3

usig	ueing.		uausg.		Dcl.
[Veff]	[Vpp]	[Veff]	[Vpp]	[Veff]	[dB]
0,5	1,51	0,52	1,49	0,52	0 dB
1	2,92	1,03	2,18	0,85	(zerrt)
3,11	8,93	3,16	2,6	1,16	(zerrt)

Bilder­tabelle B3.2: Signalverläufe und Lissajous-Figuren, aufgezeichnet am Vorwiderstand von Mess­schaltung B3:  (Zum Schließen klicken)

Oszillogramme
Mess­schaltung B3:
u_eing. und u_ausg.

X-Y-Graphen
Mess­schaltung B3:
u_ausg. vs. u_eing.

Ein­gangs­signal­spannung: u_eing.,eff = 520 mV

u_eing. (grün): 250 mV / Div,
u_ausg. (rot): 250 mV / Div

u_eing. (hor.): 250 mV / Div,
u_ausg. (vert.): 100 mV / Div

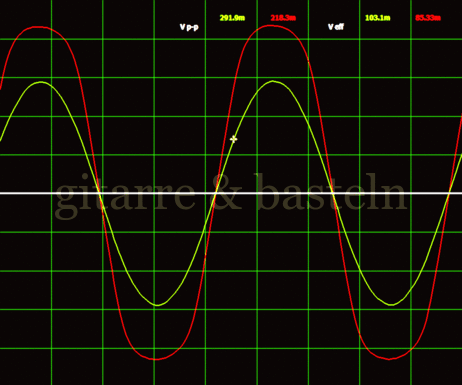

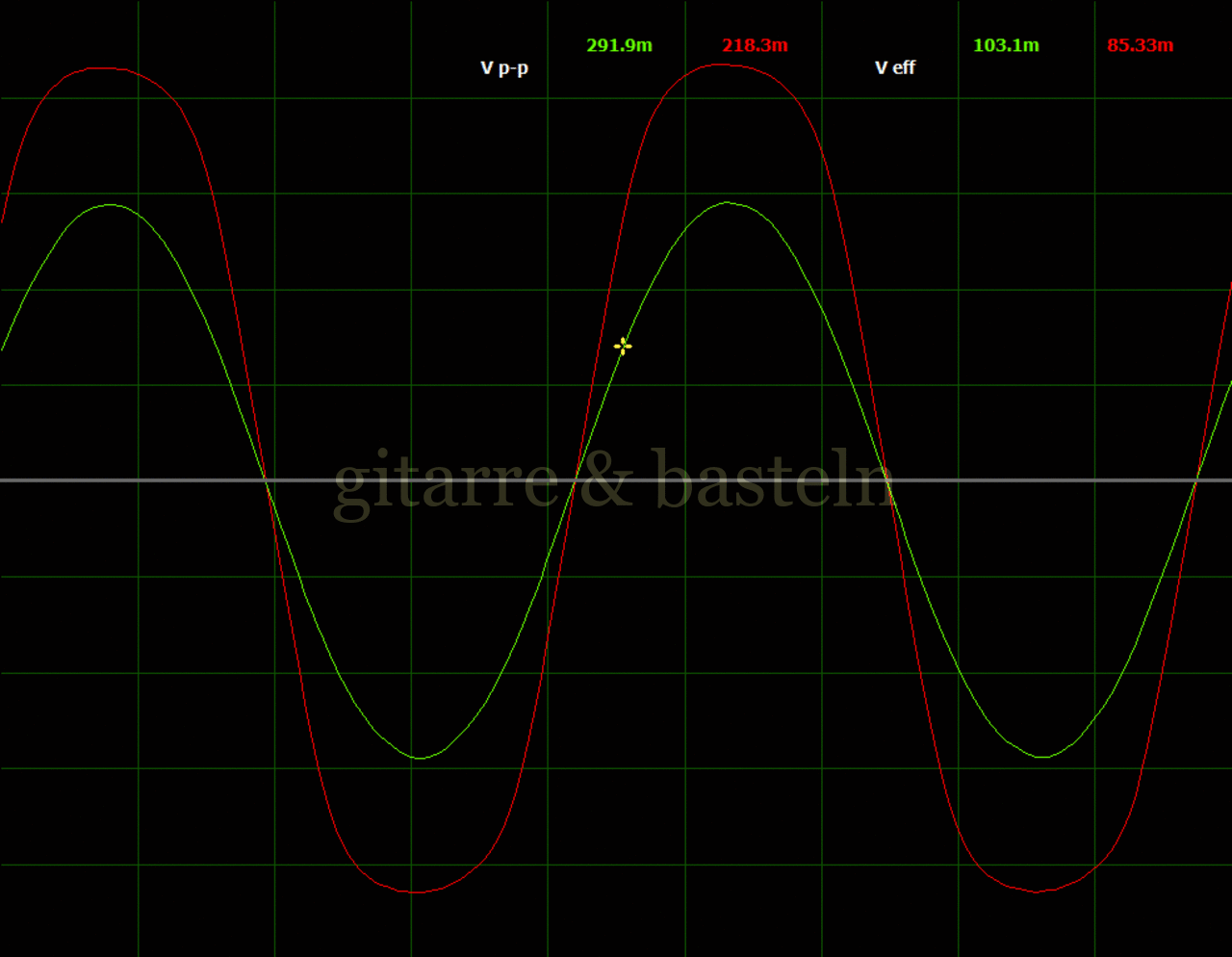

Ein­gangs­signal­spannung: u_eing.,eff = 1,03 V

u_eing. (grün): 500 mV / Div,
u_ausg. (rot): 250 mV / Div

u_eing. (hor.): 500 mV / Div,
u_ausg. (vert.): 100 mV / Div

Ein­gangs­signal­spannung: u_eing.,eff = 3,16 V

u_eing. (grün): 1 V / Div,
u_ausg. (rot): 500 mV / Div

u_eing. (hor.): 1 V / Div,
u_ausg. (vert.): 200 mV / Div

nach oben

Mess­schaltung B4 – Drei vorgespannte Doppeldioden SAL41 mit Vorwiderstand 2,2 kΩ

Tabelle B4.1: Signalpegel und -dämpfungen, gemessen an Mess­schaltung B4

usig	ueing.		uausg.		Dcl.
[Veff]	[Vpp]	[Veff]	[Vpp]	[Veff]	[dB]
0,5	1,51	0,52	1,52	0,53	0,2 dB
1	2,79	1	2,34	0,91	(zerrt)
3,11	7,47	2,7	2,89	1,29	(zerrt)

Bilder­tabelle B4.2: Signalverläufe und Lissajous-Figuren, aufgezeichnet am Vorwiderstand von Mess­schaltung B4:  (Zum Schließen klicken)

Oszillogramme
Mess­schaltung B4:
u_eing. und u_ausg.

X-Y-Graphen
Mess­schaltung B4:
u_ausg. vs. u_eing.

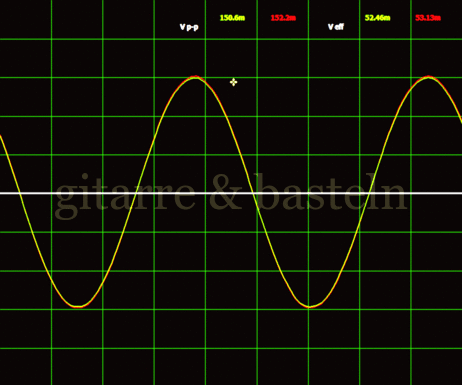

Ein­gangs­signal­spannung: u_eing.,eff = 520 mV

u_eing. (grün): 250 mV / Div,
u_ausg. (rot): 250 mV / Div

u_eing. (hor.): 250 mV / Div,
u_ausg. (vert.): 100 mV / Div

Ein­gangs­signal­spannung: u_eing.,eff = 1 V

u_eing. (grün): 500 mV / Div,
u_ausg. (rot): 250 mV / Div

u_eing. (hor.): 500 mV / Div,
u_ausg. (vert.): 100 mV / Div

Ein­gangs­signal­spannung: u_eing.,eff = 2,7 V

u_eing. (grün): 1 V / Div,
u_ausg. (rot): 500 mV / Div

u_eing. (hor.): 1 V / Div,
u_ausg. (vert.): 200 mV / Div

nach oben

Mess­schaltung B5 – Drei vorgespannte Doppeldioden SAL41, eine weitere Clipping-Diode

Tabelle B5.1: Signalpegel und -dämpfungen, gemessen an Mess­schaltung B5

usig	ueing.		uausg.		Dcl.
[Veff]	[Vpp]	[Veff]	[Vpp]	[Veff]	[dB]
0,5	1,5	0,52	1,34	0,49	(zerrt)
1	2,88	1,02	1,73	0,71	(zerrt)
3,11	8,87	3,14	1,99	0,91	(zerrt)

Bilder­tabelle B5.2: Signalverläufe und Lissajous-Figuren, aufgezeichnet am Vorwiderstand von Mess­schaltung B5:  (Zum Schließen klicken)

Oszillogramme
Mess­schaltung B5:
u_eing. und u_ausg.

X-Y-Graphen
Mess­schaltung B5:
u_ausg. vs. u_eing.

Ein­gangs­signal­spannung: u_eing.,eff = 520 mV

u_eing. (grün): 250 mV / Div,
u_ausg. (rot): 250 mV / Div

u_eing. (hor.): 250 mV / Div,
u_ausg. (vert.): 100 mV / Div

Ein­gangs­signal­spannung: u_eing.,eff = 1,02 V

u_eing. (grün): 500 mV / Div,
u_ausg. (rot): 250 mV / Div

u_eing. (hor.): 500 mV / Div,
u_ausg. (vert.): 100 mV / Div

Ein­gangs­signal­spannung: u_eing.,eff = 3,14 V

u_eing. (grün): 1 V / Div,
u_ausg. (rot): 250 mV / Div

u_eing. (hor.): 1 V / Div,
u_ausg. (vert.): 100 mV / Div

nach oben

Mess­schaltung B6 – Drei vorgespannte Doppeldioden SAL41, eine weitere Clipping-Diode; mit Vorwiderstand 2,2 kΩ

Tabelle B6.1: Signalpegel und -dämpfungen, gemessen an Mess­schaltung B6

usig	ueing.		uausg.		Dcl.
[Veff]	[Vpp]	[Veff]	[Vpp]	[Veff]	[dB]
0,5	1,47	0,52	1,41	0,51	(zerrt)
1	2,64	0,96	1,89	0,77	(zerrt)
3,11	7,24	2,6	2,19	1	(zerrt)

Bilder­tabelle B6.2: Signalverläufe und Lissajous-Figuren, aufgezeichnet am Vorwiderstand von Mess­schaltung B6:  (Zum Schließen klicken)

Oszillogramme
Mess­schaltung B6:
u_eing. und u_ausg.

X-Y-Graphen
Mess­schaltung B6:
u_ausg. vs. u_eing.

Ein­gangs­signal­spannung: u_eing.,eff = 520 mV

u_eing. (grün): 250 mV / Div,
u_ausg. (rot): 250 mV / Div

u_eing. (hor.): 250 mV / Div,
u_ausg. (vert.): 100 mV / Div

Ein­gangs­signal­spannung: u_eing.,eff = 960 mV

u_eing. (grün): 500 mV / Div,
u_ausg. (rot): 250 mV / Div

u_eing. (hor.): 500 mV / Div,
u_ausg. (vert.): 100 mV / Div

Ein­gangs­signal­spannung: u_eing.,eff = 2,6 V

u_eing. (grün): 1 V / Div,
u_ausg. (rot): 500 mV / Div

u_eing. (hor.): 1 V / Div,
u_ausg. (vert.): 200 mV / Div

nach oben

Begrenzer­schaltungen mit diskreten Dioden 1N4148

Kapitelinhalt:[  Überspringen ]

• B07 – Sechs vorgespannte 1N4148

• B08 – Sechs vorgespannte 1N4148 mit Vorwiderstand 2,2 kΩ

• B09 – Sechs vorgespannte 1N4148, größerer Vorspannstrom

• B10 – Sechs vorgespannte 1N4148, größerer Vorspannstrom, mit Vorwiderstand 10 kΩ

• B11 – Sechs vorgespannte 1N4148 und eine weitere Clipping-Diode

• B12 – Sechs vorgespannte 1N4148 und eine weitere Clipping-Diode; mit Vorwiderstand 2,2 kΩ

• B13 – Sechs vorgespannte 1N4148 und eine weitere Clipping-Diode; größerer Vorspannstrom

• B14 – Sechs vorgespannte 1N4148 und eine weitere Clipping-Diode, größerer Vorspannstrom; mit Vorwiderstand 10 kΩ

Mess­schaltung B7 – Vier vorgespannte Doppeldioden 1N4148

Tabelle B7.1: Signalpegel und -dämpfungen, gemessen an Mess­schaltung B7

usig	ueing.		uausg.		Dcl.
[Veff]	[Vpp]	[Veff]	[Vpp]	[Veff]	[dB]
0,5	1,49	0,52	1,25	0,45	−1,3 dB
1	2,89	1,02	1,74	0,68	(zerrt)
3,11	8,91	3,15	2,28	0,99	(zerrt)

Bilder­tabelle B7.2: Signalverläufe und Lissajous-Figuren, aufgezeichnet am Vorwiderstand von Mess­schaltung B7:  (Zum Schließen klicken)

Oszillogramme
Mess­schaltung B7:
u_eing. und u_ausg.

X-Y-Graphen
Mess­schaltung B7:
u_ausg. vs. u_eing.

Ein­gangs­signal­spannung: u_eing.,eff = 520 mV

u_eing. (grün): 250 mV / Div,
u_ausg. (rot): 250 mV / Div

u_eing. (hor.): 250 mV / Div,
u_ausg. (vert.): 100 mV / Div

Ein­gangs­signal­spannung: u_eing.,eff = 1,02 V

u_eing. (grün): 500 mV / Div,
u_ausg. (rot): 250 mV / Div

u_eing. (hor.): 500 mV / Div,
u_ausg. (vert.): 100 mV / Div

Ein­gangs­signal­spannung: u_eing.,eff = 3,15 V

u_eing. (grün): 1 V / Div,
u_ausg. (rot): 500 mV / Div

u_eing. (hor.): 1 V / Div,
u_ausg. (vert.): 200 mV / Div

nach oben

Mess­schaltung B8 – Vier vorgespannte Doppeldioden 1N4148 mit Vorwiderstand 2,2 kΩ

Tabelle B8.1: Signalpegel und -dämpfungen, gemessen an Mess­schaltung B8

usig	ueing.		uausg.		Dcl.
[Veff]	[Vpp]	[Veff]	[Vpp]	[Veff]	[dB]
0,5	1,48	0,52	1,41	0,50	−0,3 dB
1	2,7	0,97	2,06	0,80	(zerrt)
3,11	7,42	2,67	2,68	1,17	(zerrt)

Bilder­tabelle B8.2: Signalverläufe und Lissajous-Figuren, aufgezeichnet am Vorwiderstand von Mess­schaltung B8:  (Zum Schließen klicken)

Oszillogramme
Mess­schaltung B8:
u_eing. und u_ausg.

X-Y-Graphen
Mess­schaltung B8:
u_ausg. vs. u_eing.

Ein­gangs­signal­spannung: u_eing.,eff = 520 mV

u_eing. (grün): 250 mV / Div,
u_ausg. (rot): 250 mV / Div

u_eing. (hor.): 250 mV / Div,
u_ausg. (vert.): 100 mV / Div

Ein­gangs­signal­spannung: u_eing.,eff = 970 mV

u_eing. (grün): 500 mV / Div,
u_ausg. (rot): 250 mV / Div

u_eing. (hor.): 500 mV / Div,
u_ausg. (vert.): 100 mV / Div

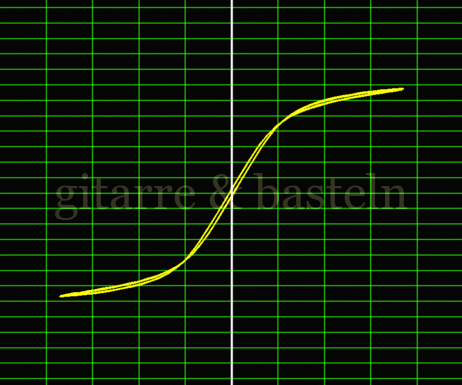

Ein­gangs­signal­spannung: u_eing.,eff = 2,67 V

u_eing. (grün): 1 V / Div,
u_ausg. (rot): 500 mV / Div

u_eing. (hor.): 1 V / Div,
u_ausg. (vert.): 200 mV / Div

nach oben

Mess­schaltung B9 – Sechs vorgespannte Doppeldioden 1N4148

Tabelle B9.1: Signalpegel und -dämpfungen, gemessen an Mess­schaltung B9

usig	ueing.		uausg.		Dcl.
[Veff]	[Vpp]	[Veff]	[Vpp]	[Veff]	[dB]
0,5	1,46	0,51	1,36	0,49	−0,3 dB
1	2,67	0,96	1,95	0,76	(zerrt)
3,11	7,38	2,65	2,54	1,11	(zerrt)

Bilder­tabelle B9.2: Signalverläufe und Lissajous-Figuren, aufgezeichnet am Vorwiderstand von Mess­schaltung B9:  (Zum Schließen klicken)

Oszillogramme
Mess­schaltung B9:
u_eing. und u_ausg.

X-Y-Graphen
Mess­schaltung B9:
u_ausg. vs. u_eing.

Ein­gangs­signal­spannung: u_eing.,eff = 510 mV

u_eing. (grün): 250 mV / Div,
u_ausg. (rot): 250 mV / Div

u_eing. (hor.): 250 mV / Div,
u_ausg. (vert.): 100 mV / Div

Ein­gangs­signal­spannung: u_eing.,eff = 960 mV

u_eing. (grün): 500 mV / Div,
u_ausg. (rot): 250 mV / Div

u_eing. (hor.): 500 mV / Div,
u_ausg. (vert.): 100 mV / Div

Ein­gangs­signal­spannung: u_eing.,eff = 2,65 V

u_eing. (grün): 1 V / Div,
u_ausg. (rot): 500 mV / Div

u_eing. (hor.): 1 V / Div,
u_ausg. (vert.): 200 mV / Div

nach oben

Mess­schaltung B10 – Sechs vorgespannte Doppeldioden 1N4148, größerer Vorspannstrom, mit Vorwiderstand 10 kΩ

Tabelle B10.1: Signalpegel und -dämpfungen, gemessen an Mess­schaltung B10

usig	ueing.		uausg.		Dcl.
[Veff]	[Vpp]	[Veff]	[Vpp]	[Veff]	[dB]
0,5	1,48	0,52	1,18	0,43	−1,7 dB
1	2,88	1,01	1,63	0,64	(zerrt)
3,11	8,9	3,14	2,17	0,93	(zerrt)

Bilder­tabelle B10.2: Signalverläufe und Lissajous-Figuren, aufgezeichnet am Vorwiderstand von Mess­schaltung B10:  (Zum Schließen klicken)

Oszillogramme
Mess­schaltung B10:
u_eing. und u_ausg.

X-Y-Graphen
Mess­schaltung B10:
u_ausg. vs. u_eing.

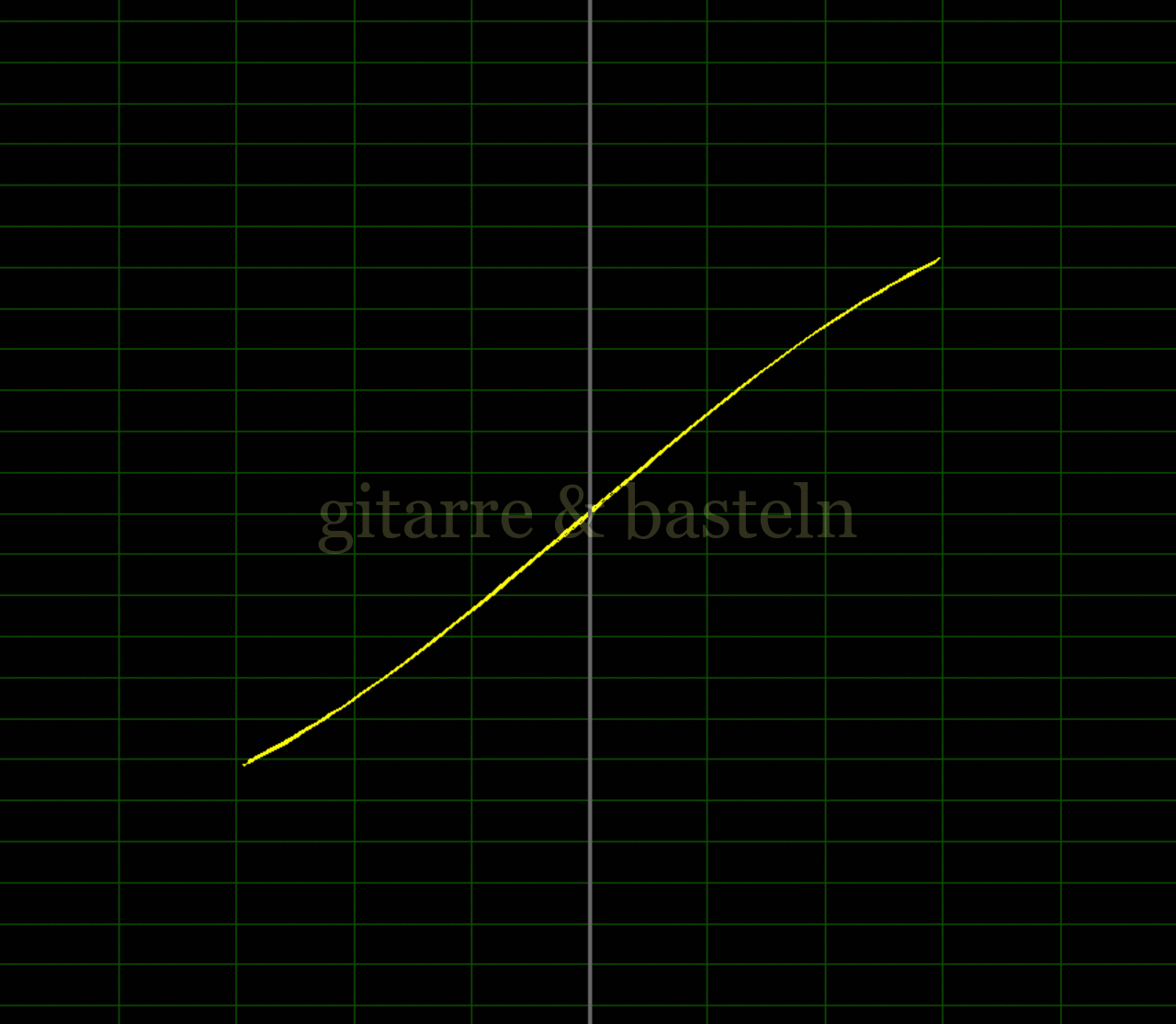

Ein­gangs­signal­spannung: u_eing.,eff = 520 mV

u_eing. (grün): 250 mV / Div,
u_ausg. (rot): 250 mV / Div

u_eing. (hor.): 250 mV / Div,
u_ausg. (vert.): 100 mV / Div

Ein­gangs­signal­spannung: u_eing.,eff = 1,01 V

u_eing. (grün): 500 mV / Div,
u_ausg. (rot): 250 mV / Div

u_eing. (hor.): 500 mV / Div,
u_ausg. (vert.): 100 mV / Div

Ein­gangs­signal­spannung: u_eing.,eff = 3,14 V

u_eing. (grün): 1 V / Div,
u_ausg. (rot): 500 mV / Div

u_eing. (hor.): 1 V / Div,
u_ausg. (vert.): 200 mV / Div

nach oben

Mess­schaltung B11 – Sechs vorgespannte Doppeldioden 1N4148, eine weitere Clipping-Diode

Tabelle B11.1: Signalpegel und -dämpfungen, gemessen an Mess­schaltung B11

usig	ueing.		uausg.		Dcl.
[Veff]	[Vpp]	[Veff]	[Vpp]	[Veff]	[dB]
0,5	1,48	0,52	1,13	0,42	(zerrt)
1	2,86	1,01	1,44	0,59	(zerrt)
3,11	8,87	3,13	1,8	0,79	(zerrt)

Bilder­tabelle B11.2: Signalverläufe und Lissajous-Figuren, aufgezeichnet am Vorwiderstand von Mess­schaltung B11:  (Zum Schließen klicken)

Oszillogramme
Mess­schaltung B11:
u_eing. und u_ausg.

X-Y-Graphen
Mess­schaltung B11:
u_ausg. vs. u_eing.

Ein­gangs­signal­spannung: u_eing.,eff = 520 mV

u_eing. (grün): 250 mV / Div,
u_ausg. (rot): 250 mV / Div

u_eing. (hor.): 250 mV / Div,
u_ausg. (vert.): 100 mV / Div

Ein­gangs­signal­spannung: u_eing.,eff = 1,01 V

u_eing. (grün): 500 mV / Div,
u_ausg. (rot): 250 mV / Div

u_eing. (hor.): 500 mV / Div,
u_ausg. (vert.): 100 mV / Div

Ein­gangs­signal­spannung: u_eing.,eff = 3,13 V

u_eing. (grün): 1 V / Div,
u_ausg. (rot): 250 mV / Div

u_eing. (hor.): 1 V / Div,
u_ausg. (vert.): 100 mV / Div

nach oben

Mess­schaltung B12 – Sechs vorgespannte Doppeldioden 1N4148, eine weitere Clipping-Diode; mit Vorwiderstand 2,2 kΩ

Tabelle B12.1: Signalpegel und -dämpfungen, gemessen an Mess­schaltung B12

usig	ueing.		uausg.		Dcl.
[Veff]	[Vpp]	[Veff]	[Vpp]	[Veff]	[dB]
0,5	1,43	0,51	1,28	0,47	(zerrt)
1	2,58	0,93	1,66	0,68	(zerrt)
3,11	7,22	2,59	2,05	0,91	(zerrt)

Bilder­tabelle B12.2: Signalverläufe und Lissajous-Figuren, aufgezeichnet am Vorwiderstand von Mess­schaltung B12:  (Zum Schließen klicken)

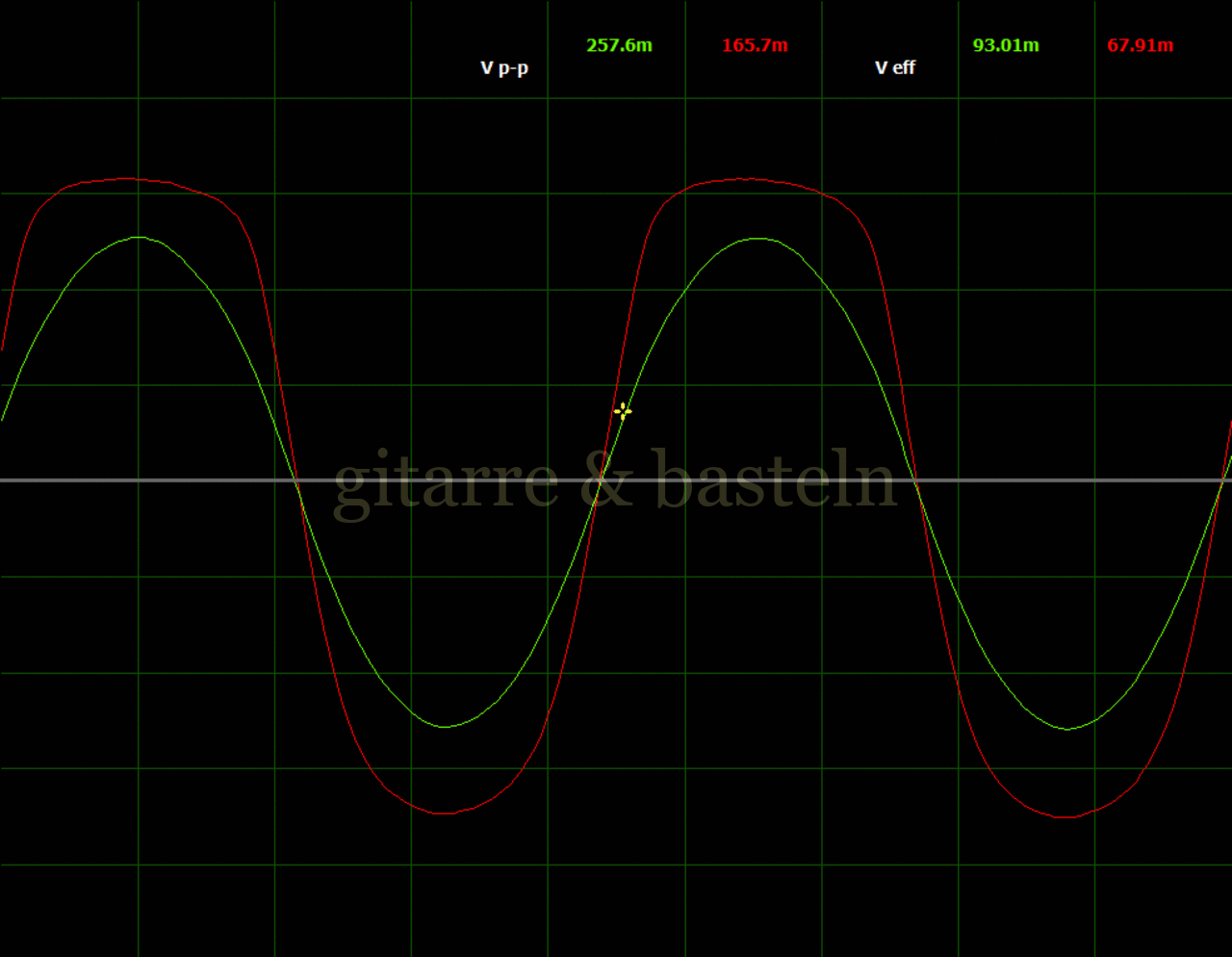

Oszillogramme
Mess­schaltung B12:
u_eing. und u_ausg.

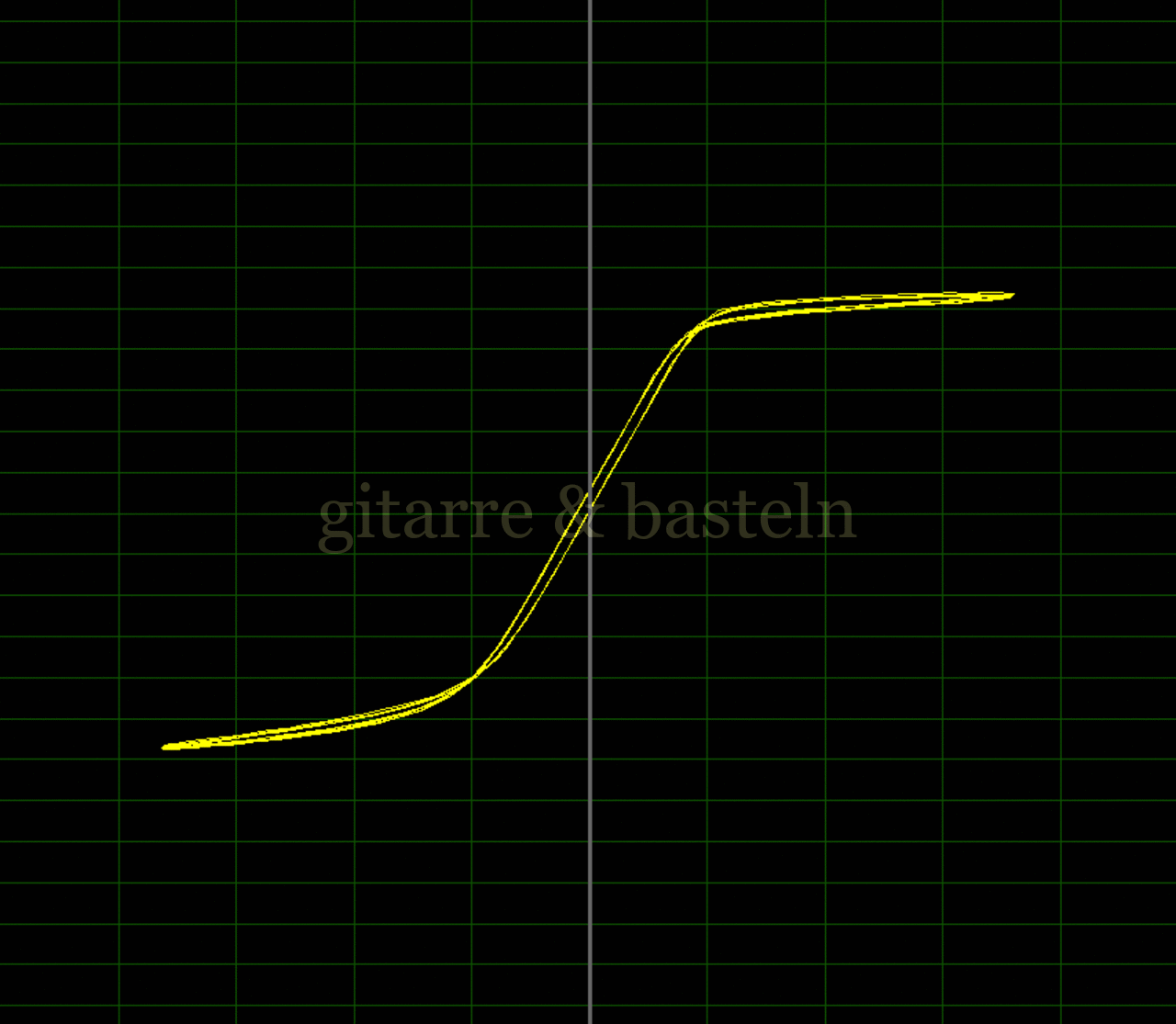

X-Y-Graphen
Mess­schaltung B12:
u_ausg. vs. u_eing.

Ein­gangs­signal­spannung: u_eing.,eff = 510 mV

u_eing. (grün): 250 mV / Div,
u_ausg. (rot): 250 mV / Div

u_eing. (hor.): 250 mV / Div,
u_ausg. (vert.): 100 mV / Div

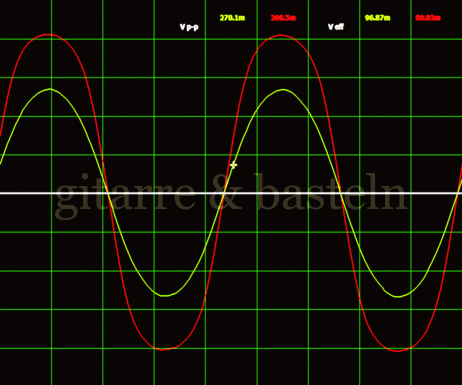

Ein­gangs­signal­spannung: u_eing.,eff = 930 mV

u_eing. (grün): 500 mV / Div,
u_ausg. (rot): 250 mV / Div

u_eing. (hor.): 500 mV / Div,
u_ausg. (vert.): 100 mV / Div

Ein­gangs­signal­spannung: u_eing.,eff = 2,59 V

u_eing. (grün): 1 V / Div,
u_ausg. (rot): 250 mV / Div

u_eing. (hor.): 1 V / Div,
u_ausg. (vert.): 100 mV / Div

nach oben

Mess­schaltung B13 – Sechs vorgespannte 1N4148 und eine weitere Clipping-Diode; größerer Vorspannstrom

Tabelle B13.1: Signalpegel und -dämpfungen, gemessen an Mess­schaltung B13

usig	ueing.		uausg.		Dcl.
[Veff]	[Vpp]	[Veff]	[Vpp]	[Veff]	[dB]
0,5	1,42	0,50	1,24	0,46	−0,7 dB
1	2,57	0,93	1,61	0,66	(zerrt)
3,11	7,21	2,56	1,99	0,88	(zerrt)

Bilder­tabelle B13.2: Signalverläufe und Lissajous-Figuren, aufgezeichnet am Vorwiderstand von Mess­schaltung B13:  (Zum Schließen klicken)

Oszillogramme
Mess­schaltung B13:
u_eing. und u_ausg.

X-Y-Graphen
Mess­schaltung B13:
u_ausg. vs. u_eing.

Ein­gangs­signal­spannung: u_eing.,eff = 500 mV

u_eing. (grün): 250 mV / Div,
u_ausg. (rot): 250 mV / Div

u_eing. (hor.): 250 mV / Div,
u_ausg. (vert.): 100 mV / Div

Ein­gangs­signal­spannung: u_eing.,eff = 930 mV

u_eing. (grün): 500 mV / Div,
u_ausg. (rot): 250 mV / Div

u_eing. (hor.): 500 mV / Div,
u_ausg. (vert.): 100 mV / Div

Ein­gangs­signal­spannung: u_eing.,eff = 2,56 V

u_eing. (grün): 1 V / Div,
u_ausg. (rot): 500 mV / Div

u_eing. (hor.): 1 V / Div,
u_ausg. (vert.): 200 mV / Div

nach oben

Mess­schaltung B14 – Sechs vorgespannte 1N4148 und eine weitere Clipping-Diode, größerer Vorspannstrom; mit Vorwiderstand 10 kΩ

Tabelle B14.1: Signalpegel und -dämpfungen, gemessen an Mess­schaltung B14

usig	ueing.		uausg.		Dcl.
[Veff]	[Vpp]	[Veff]	[Vpp]	[Veff]	[dB]
0,5	1,47	0,51	1,07	0,40	(zerrt)
1	2,86	1,01	1,38	0,56	(zerrt)
3,11	8,86	3,13	1,71	0,76	(zerrt)

Bilder­tabelle B14.2: Signalverläufe und Lissajous-Figuren, aufgezeichnet am Vorwiderstand von Mess­schaltung B14:  (Zum Schließen klicken)

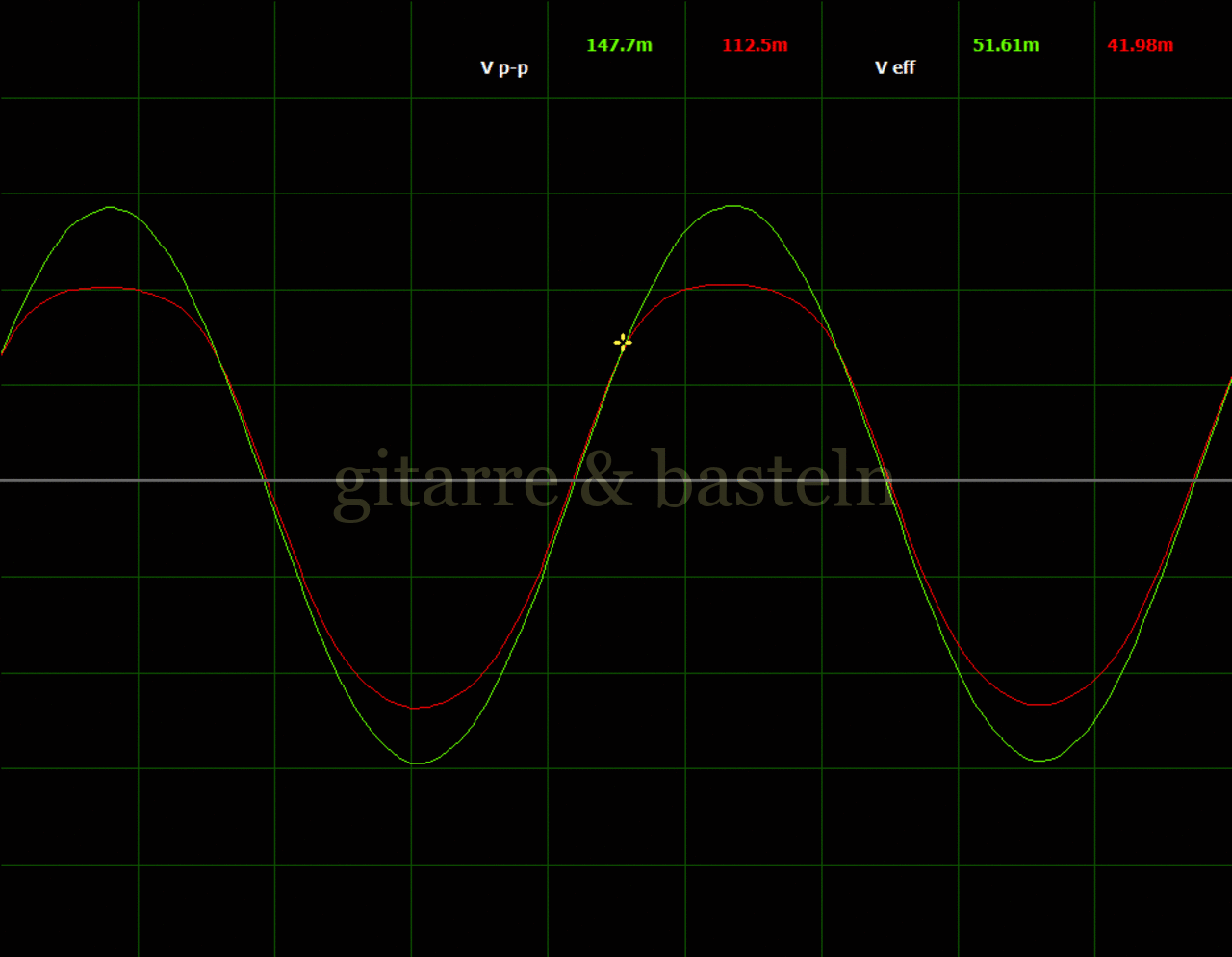

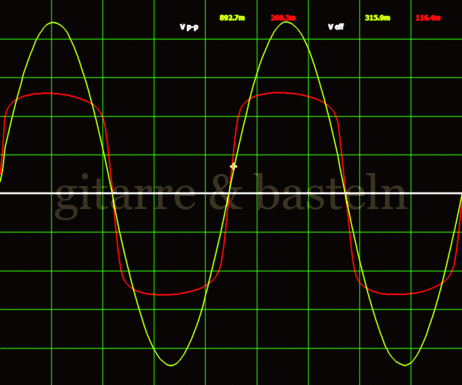

Oszillogramme
Mess­schaltung B14:
u_eing. und u_ausg.

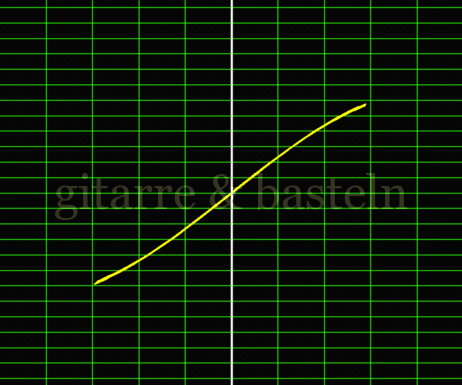

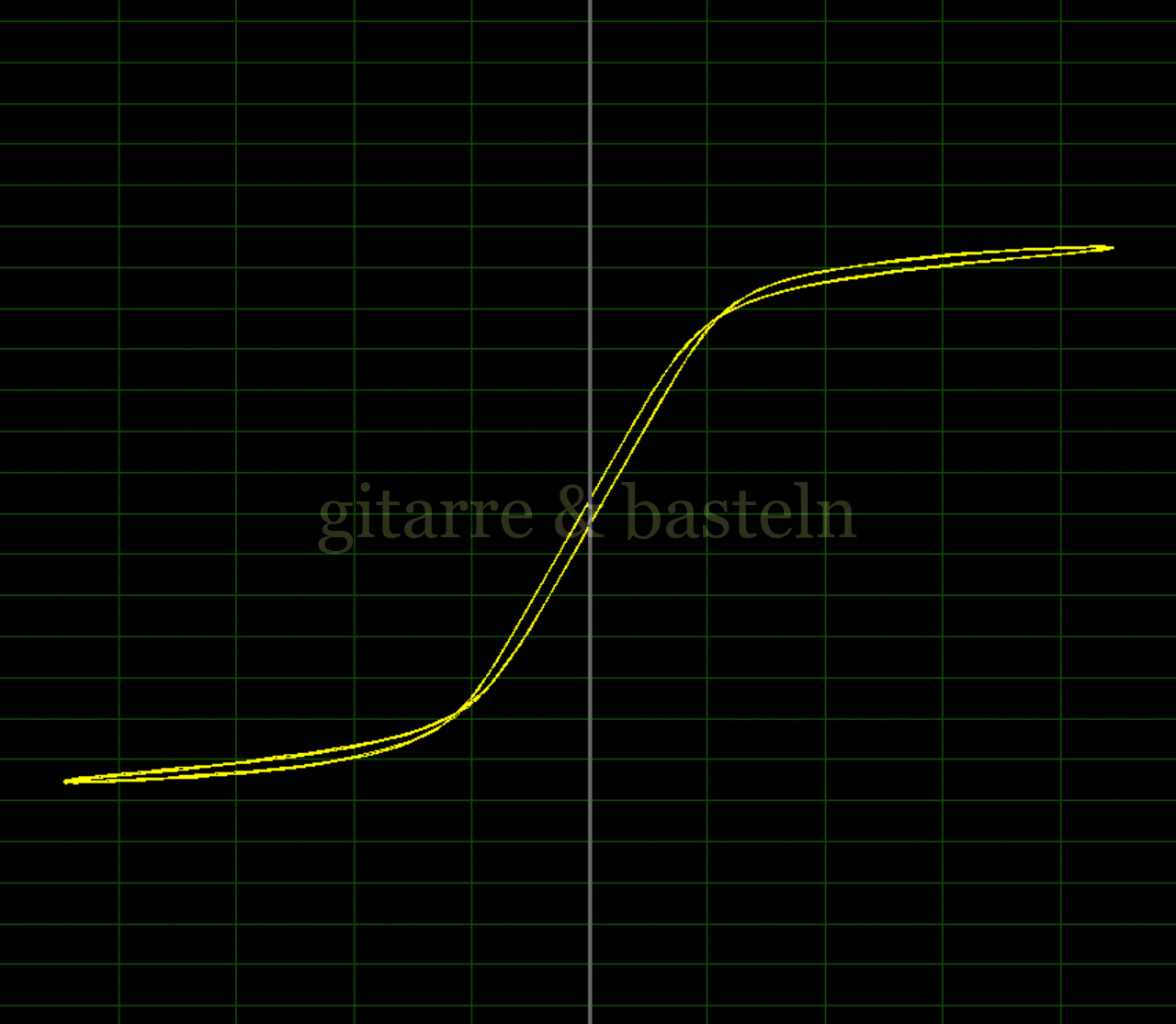

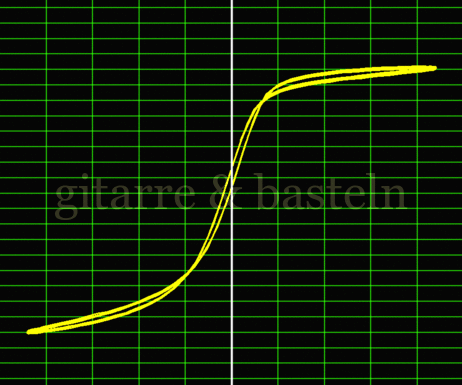

X-Y-Graphen
Mess­schaltung B14:
u_ausg. vs. u_eing.

Ein­gangs­signal­spannung: u_eing.,eff = 510 mV

u_eing. (grün): 250 mV / Div,
u_ausg. (rot): 250 mV / Div

u_eing. (hor.): 250 mV / Div,
u_ausg. (vert.): 100 mV / Div

Ein­gangs­signal­spannung: u_eing.,eff = 1,01 V

u_eing. (grün): 500 mV / Div,
u_ausg. (rot): 250 mV / Div

u_eing. (hor.): 500 mV / Div,
u_ausg. (vert.): 100 mV / Div

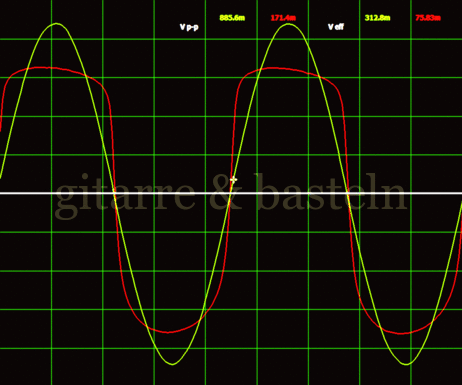

Ein­gangs­signal­spannung: u_eing.,eff = 3,13 V

u_eing. (grün): 1 V / Div,
u_ausg. (rot): 250 mV / Div

u_eing. (hor.): 1 V / Div,
u_ausg. (vert.): 100 mV / Div
