Klippstufe als Experimentalbausatz – Anhang C
C Graetzklipper auf Leiterplatte
Kapitelinhalt: [ Überspringen ]- C1–C7 – Realisierte Klippschaltung mit Graetzbrücken B500D
- C8 – Ältere Klippschaltung mit Graetzbrücken B40R
Messschaltungen C1–C7 – Realisierte Klippschaltung mit Graetzbrücken B500D
Kapitelinhalt: [ Überspringen ]- C1 – symmetrisch
- C2 – symmetrisch, symmetrische Parallelwiderstände
- C3 – symmetrisch, asymmetrischer Parallelwiderstand
- C4 – Schottky-Diode
- C5 – Schottky-Diode, gleichsinniger Parallelwiderstand
- C6 – Schottky-Diode, gegensinniger Parallelwiderstand
- C7 – Schottky-Diode, symmetrische Parallelwiderstände
Messschaltung C1 – Begrenzung symmetrisch
usig | ueing. | uausg. | Dcl. | ||
---|---|---|---|---|---|
[Veff] | [Vpp] | [Veff] | [Vpp] | [Veff] | [dB] |
0,25 | 0,65 | 0,23 | 0,43 | 0,15 | −3,7 |
0,50 | 1,23 | 0,44 | 0,64 | 0,24 | (zerrt) |
1 | 2,32 | 0,83 | 0,85 | 0,34 | (zerrt) |
3,11 | 6,93 | 2,47 | 1,14 | 0,49 | (zerrt) |

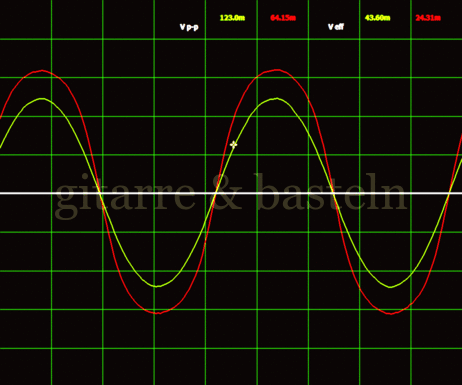

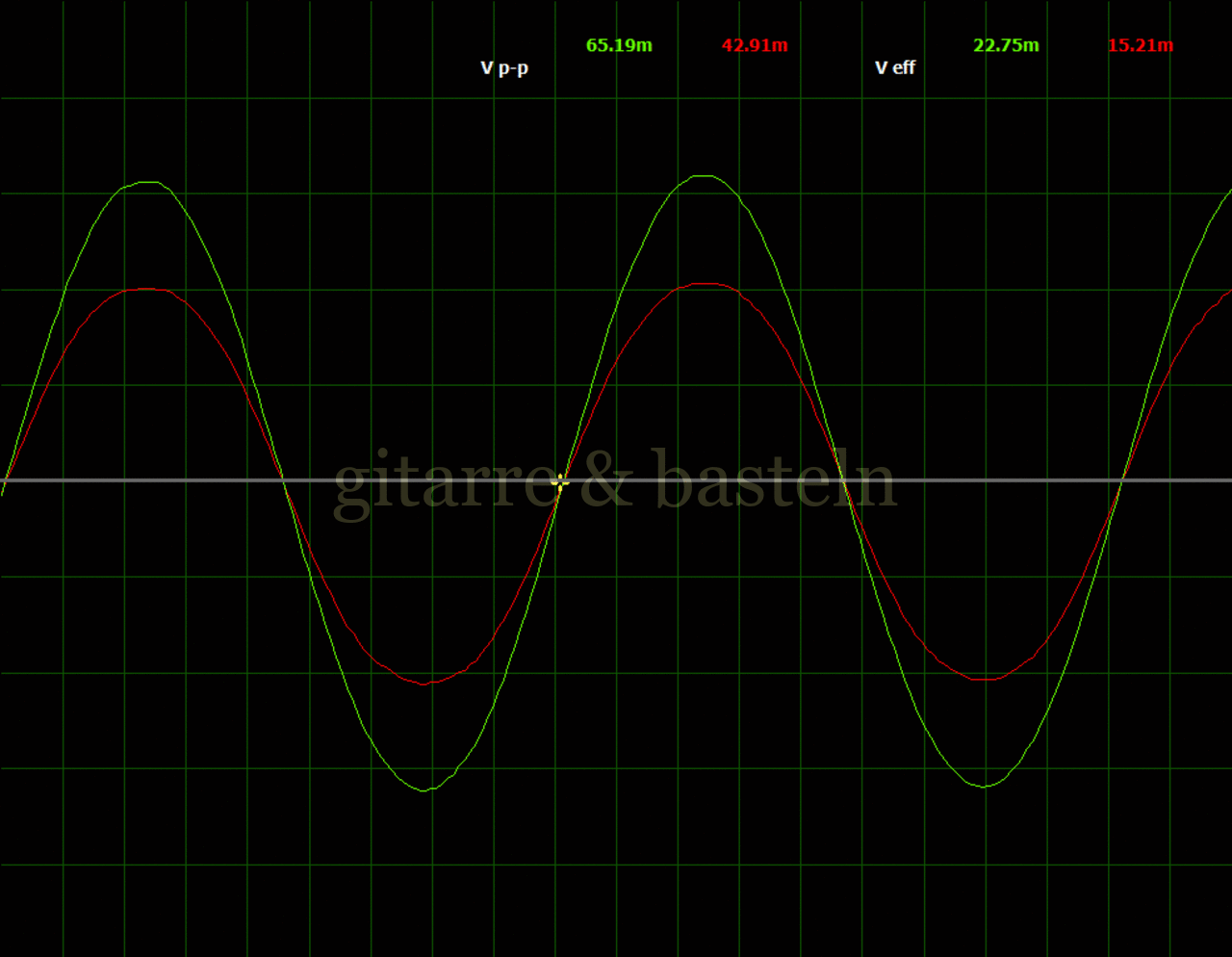

Bildertabelle C1.2: Signalverläufe und Lissajous-Figuren, aufgezeichnet am Vorwiderstand von Messschaltung C1: (Zum Schließen klicken)
Messschaltung C2 – Begrenzung symmetrisch, symmetrische Parallelwiderstände
usig | ueing. | uausg. | Dcl. | ||
---|---|---|---|---|---|
[Veff] | [Vpp] | [Veff] | [Vpp] | [Veff] | [dB] |
0,50 | 1,18 | 0,41 | 0,48 | 0,17 | −7,6 |
1 | 2,3 | 0,81 | 0,78 | 0,29 | (zerrt) |
3,11 | 6,93 | 2,46 | 1,12 | 0,47 | (zerrt) |
Bildertabelle C2.2: Signalverläufe und Lissajous-Figuren, aufgezeichnet am Vorwiderstand von Messschaltung C2: (Zum Schließen klicken)
Messschaltung C3 – Begrenzung symmetrisch, asymmetrischer Parallelwiderstand
usig | ueing. | uausg. | Dcl. | ||
---|---|---|---|---|---|
[Veff] | [Vpp] | [Veff] | [Vpp] | [Veff] | [dB] |
0,25 | 0,61 | 0,21 | 0,30 | 0,10 | −6,4 |
0,50 | 1,2 | 0,42 | 0,53 | 0,19 | (zerrt) |
1 | 2,31 | 0,82 | 0,81 | 0,31 | (zerrt) |
3,11 | 6,93 | 2,46 | 1,13 | 0,48 | (zerrt) |
Bildertabelle C3.2: Signalverläufe und Lissajous-Figuren, aufgezeichnet am Vorwiderstand von Messschaltung C3: (Zum Schließen klicken)
Messschaltung C4 – mit Schottkydiode
usig | ueing. | uausg. | Dcl. | ||
---|---|---|---|---|---|
[Veff] | [Vpp] | [Veff] | [Vpp] | [Veff] | [dB] |
0,10 | 0,39 | 0,14 | 0,25 | 0,9 | −3,8 |
0,25 | 0,63 | 0,22 | 0,35 | 0,13 | (zerrt) |
0,50 | 1,19 | 0,42 | 0,50 | 0,19 | (zerrt) |
1 | 2,25 | 0,80 | 0,62 | 0,26 | (zerrt) |
3,11 | 6,83 | 2,42 | 0,79 | 0,35 | (zerrt) |
Bildertabelle C4.2: Signalverläufe und Lissajous-Figuren, aufgezeichnet am Vorwiderstand von Messschaltung C4: (Zum Schließen klicken)

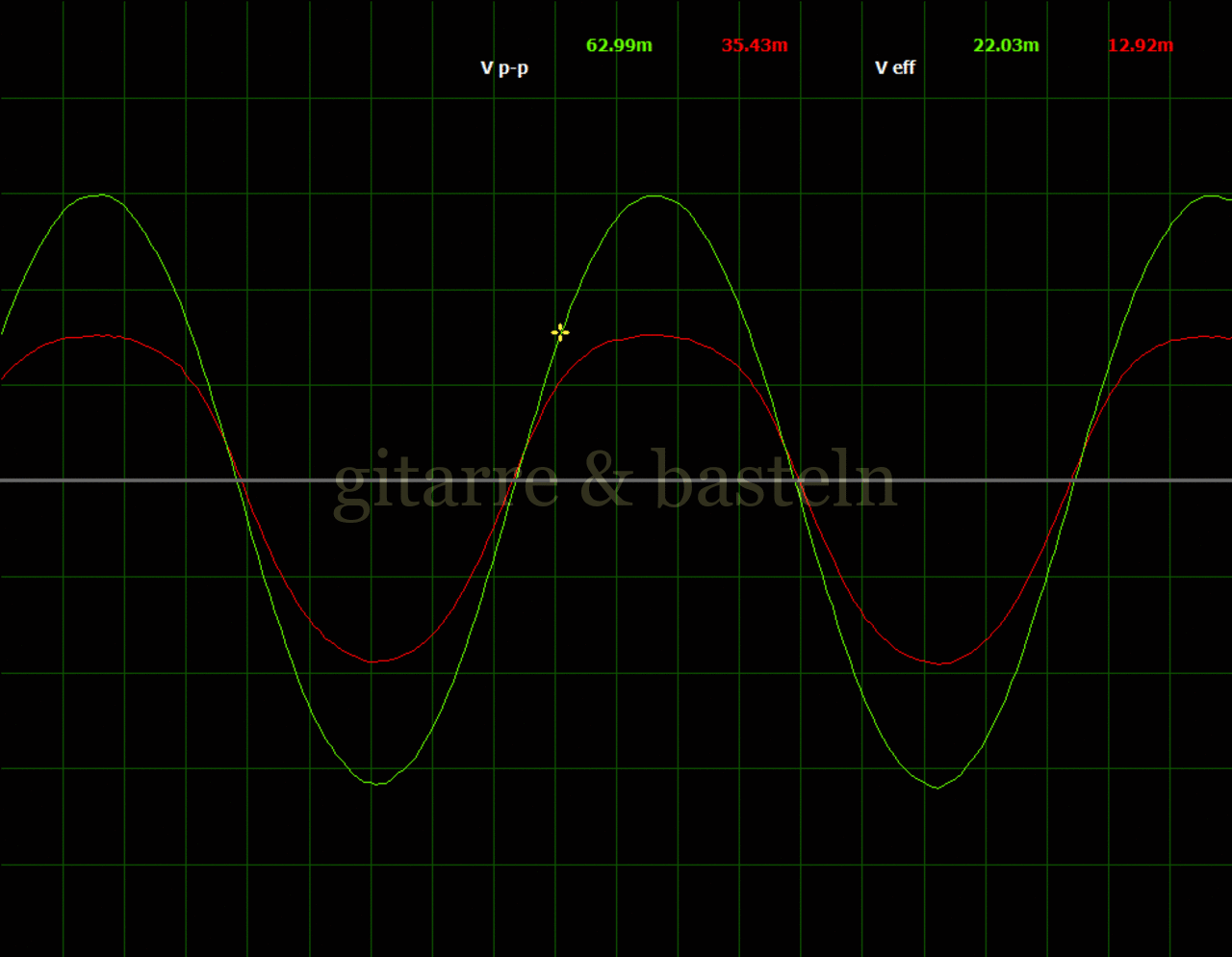

Oszillogramme
Messschaltung C4:
ueing. und uausg.
Messschaltung C4:
ueing. und uausg.

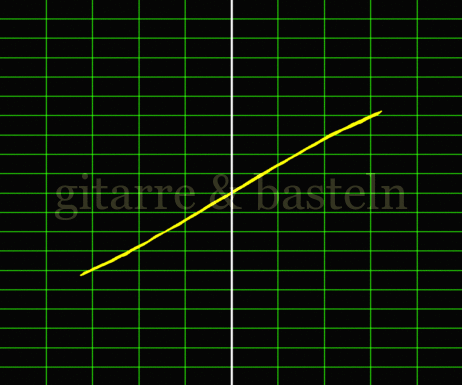

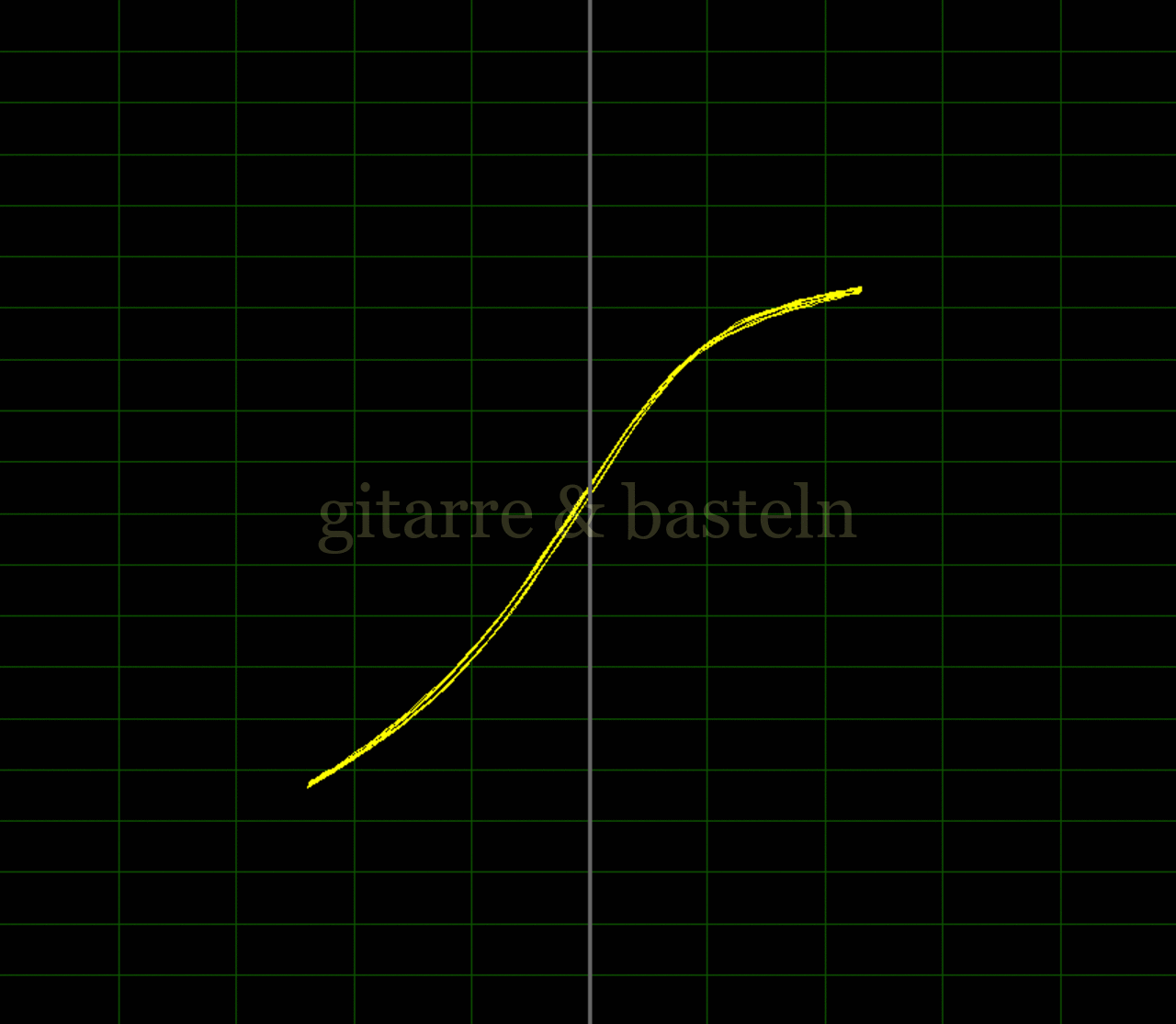

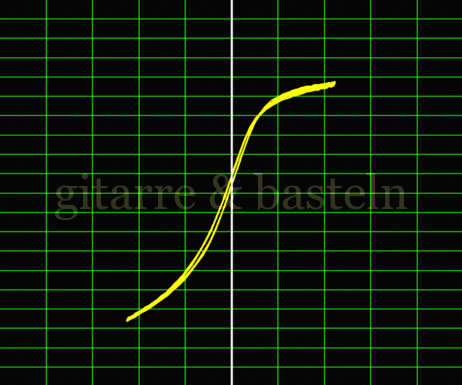

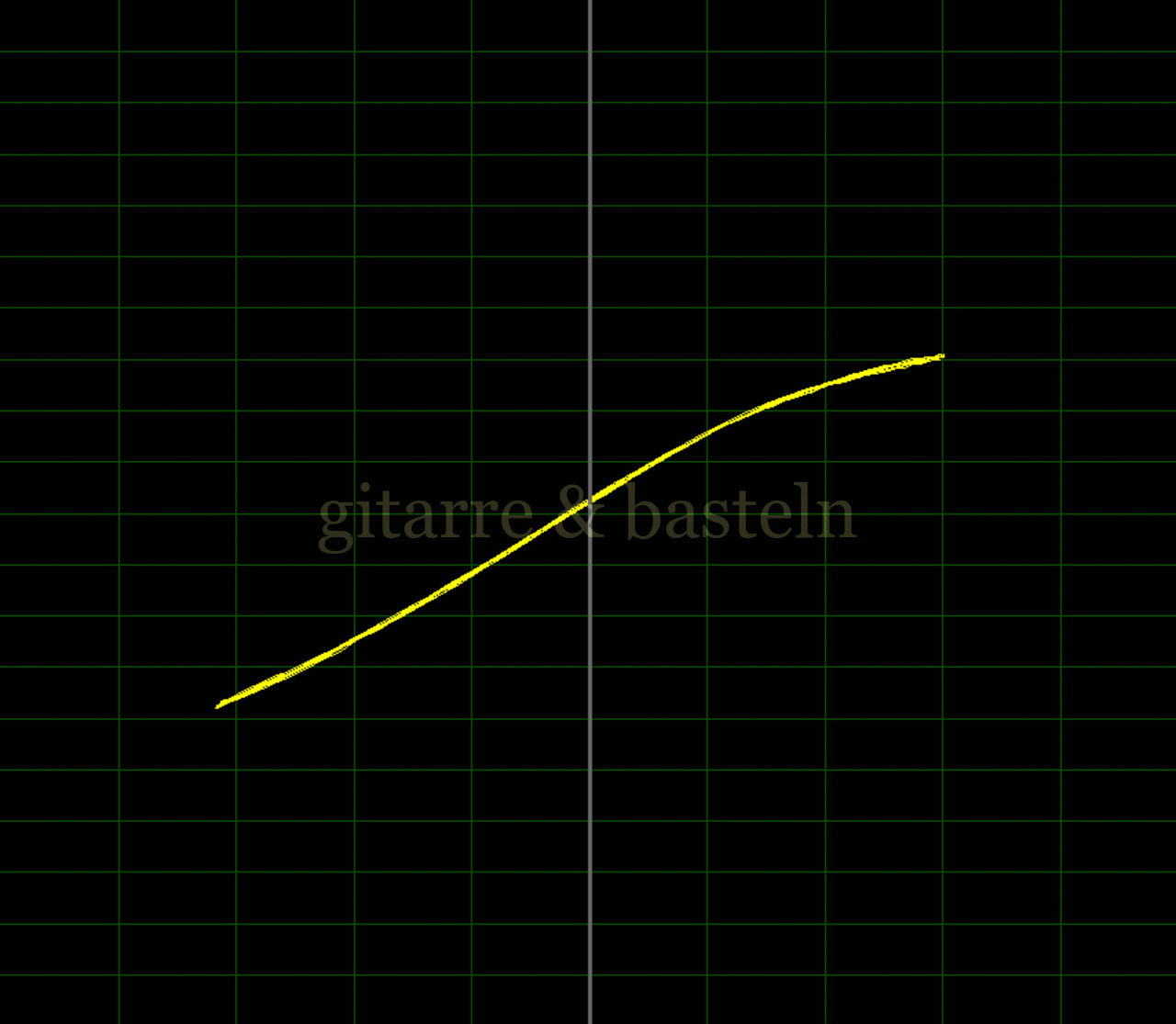

X-Y-Graphen
Messschaltung C4:
uausg. vs. ueing.
Messschaltung C4:
uausg. vs. ueing.
Messschaltung C5 – mit Schottkydiode, gleichsinnger Parallelwiderstand
usig | ueing. | uausg. | Dcl. | ||
---|---|---|---|---|---|
[Veff] | [Vpp] | [Veff] | [Vpp] | [Veff] | [dB] |
0,25 | 0,61 | 0,21 | 0,29 | 0,10 | −6,4 |
0,50 | 1,18 | 0,42 | 0,47 | 0,18 | (zerrt) |
1 | 2,25 | 0,80 | 0,61 | 0,25 | (zerrt) |
3,11 | 6,83 | 2,42 | 0,79 | 0,35 | (zerrt) |

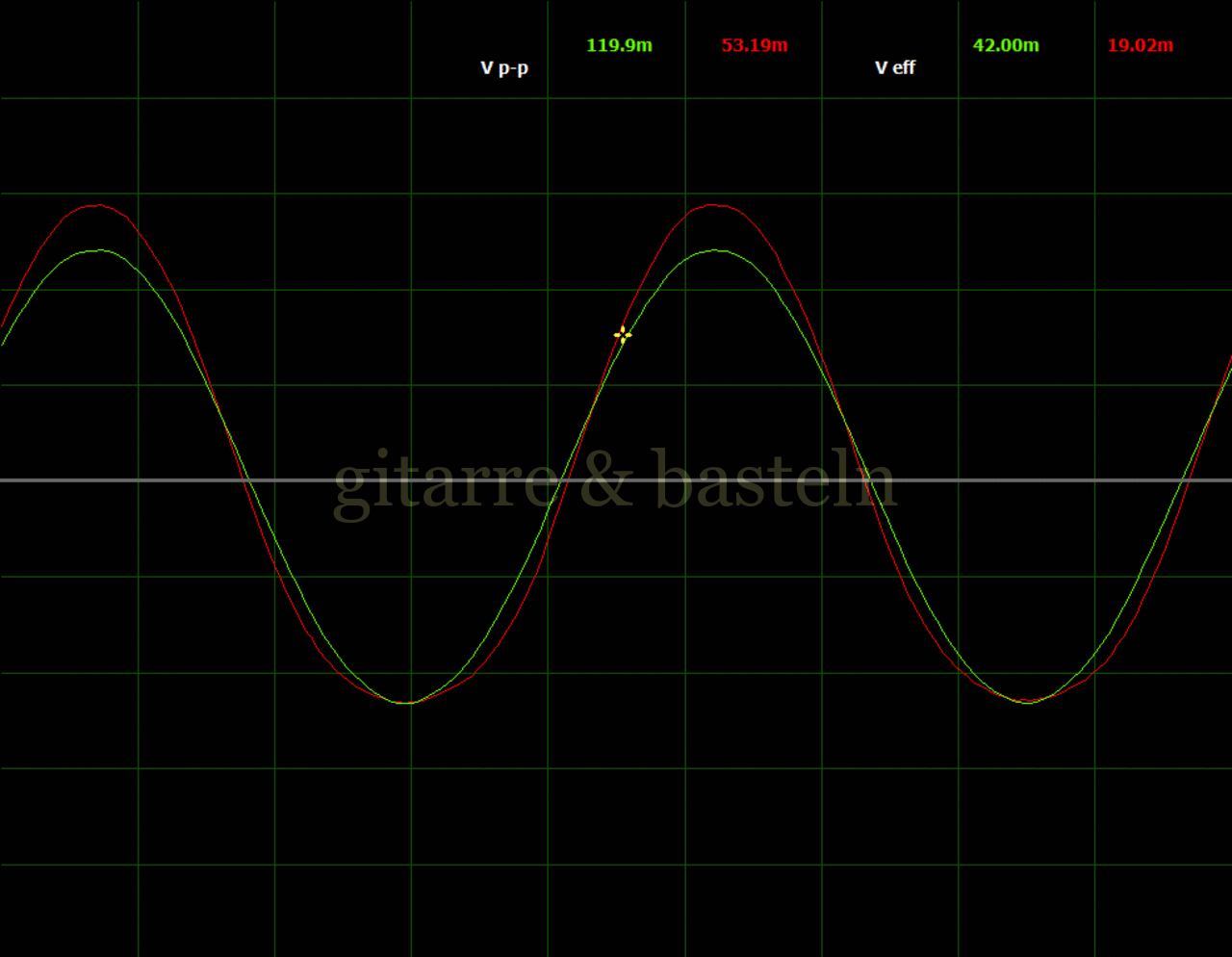

Bildertabelle C5.2: Signalverläufe und Lissajous-Figuren, aufgezeichnet am Vorwiderstand von Messschaltung C5: (Zum Schließen klicken)
Messschaltung C6 – mit Schottkydiode, gegensinniger Parallelwiderstand
usig | ueing. | uausg. | Dcl. | ||
---|---|---|---|---|---|
[Veff] | [Vpp] | [Veff] | [Vpp] | [Veff] | [dB] |
0,10 | 0,242 | 0,85 | 0,118 | 0,42 | −6,1 |
0,25 | 0,601 | 0,212 | 0,281 | 0,101 | (zerrt) |
0,50 | 1,15 | 0,40 | 0,38 | 0,14 | (zerrt) |
1 | 2,24 | 0,79 | 0,59 | 0,23 | (zerrt) |
3,11 | 6,82 | 2,42 | 0,79 | 0,34 | (zerrt) |
Bildertabelle C6.2: Signalverläufe und Lissajous-Figuren, aufgezeichnet am Vorwiderstand von Messschaltung C6: (Zum Schließen klicken)

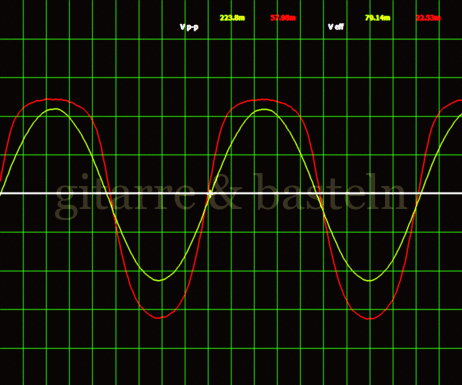

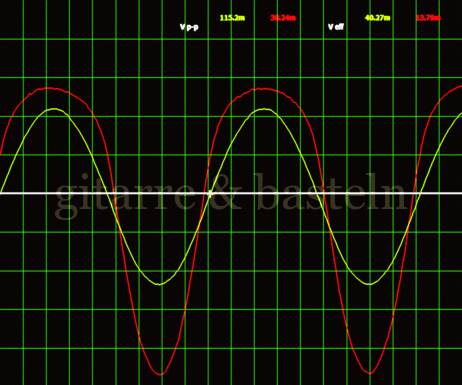

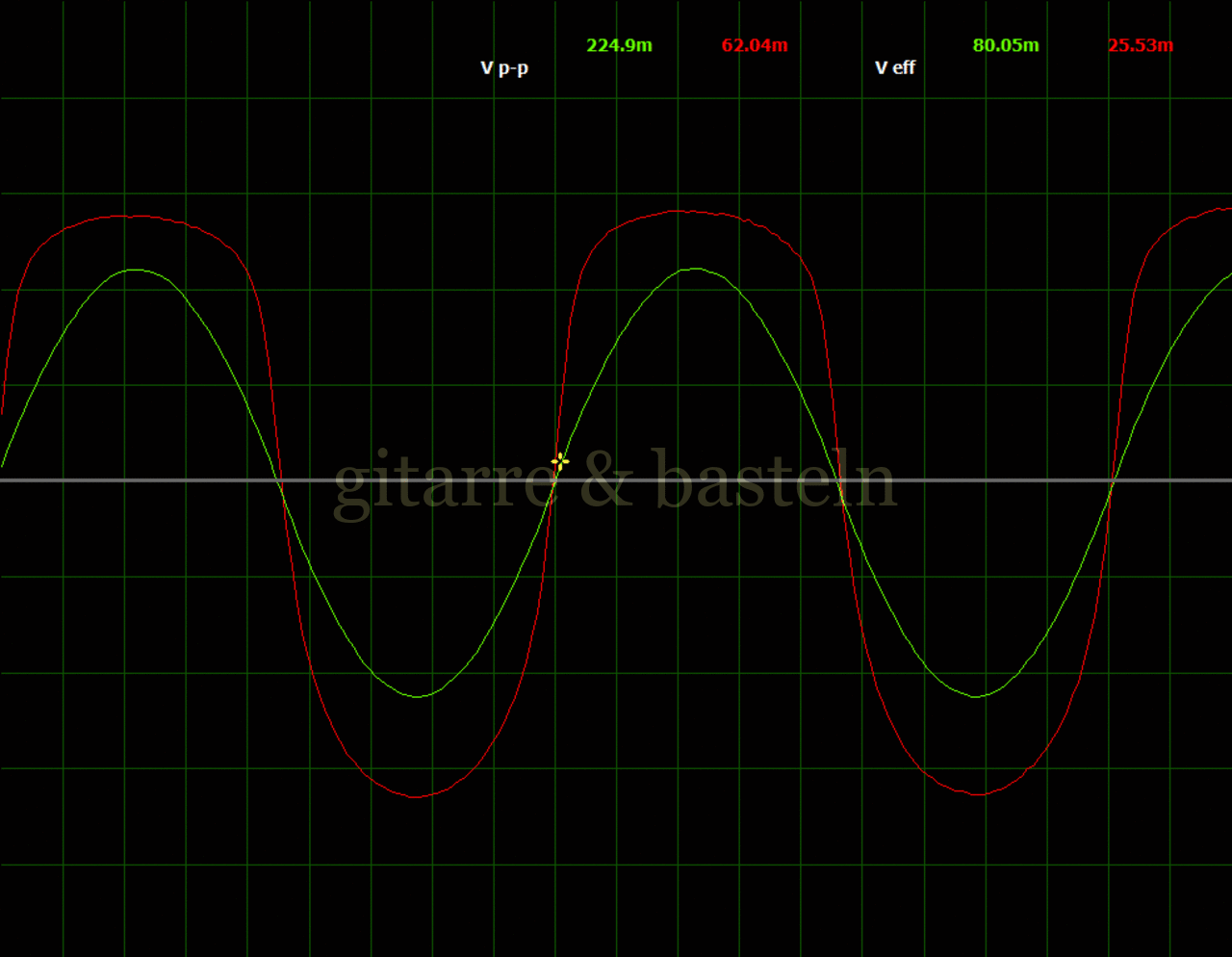

Oszillogramme
Messschaltung C6:
ueing. und uausg.
Messschaltung C6:
ueing. und uausg.

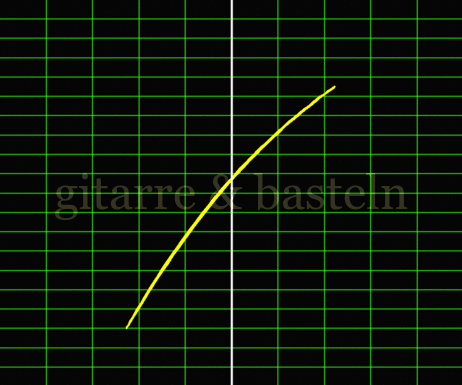

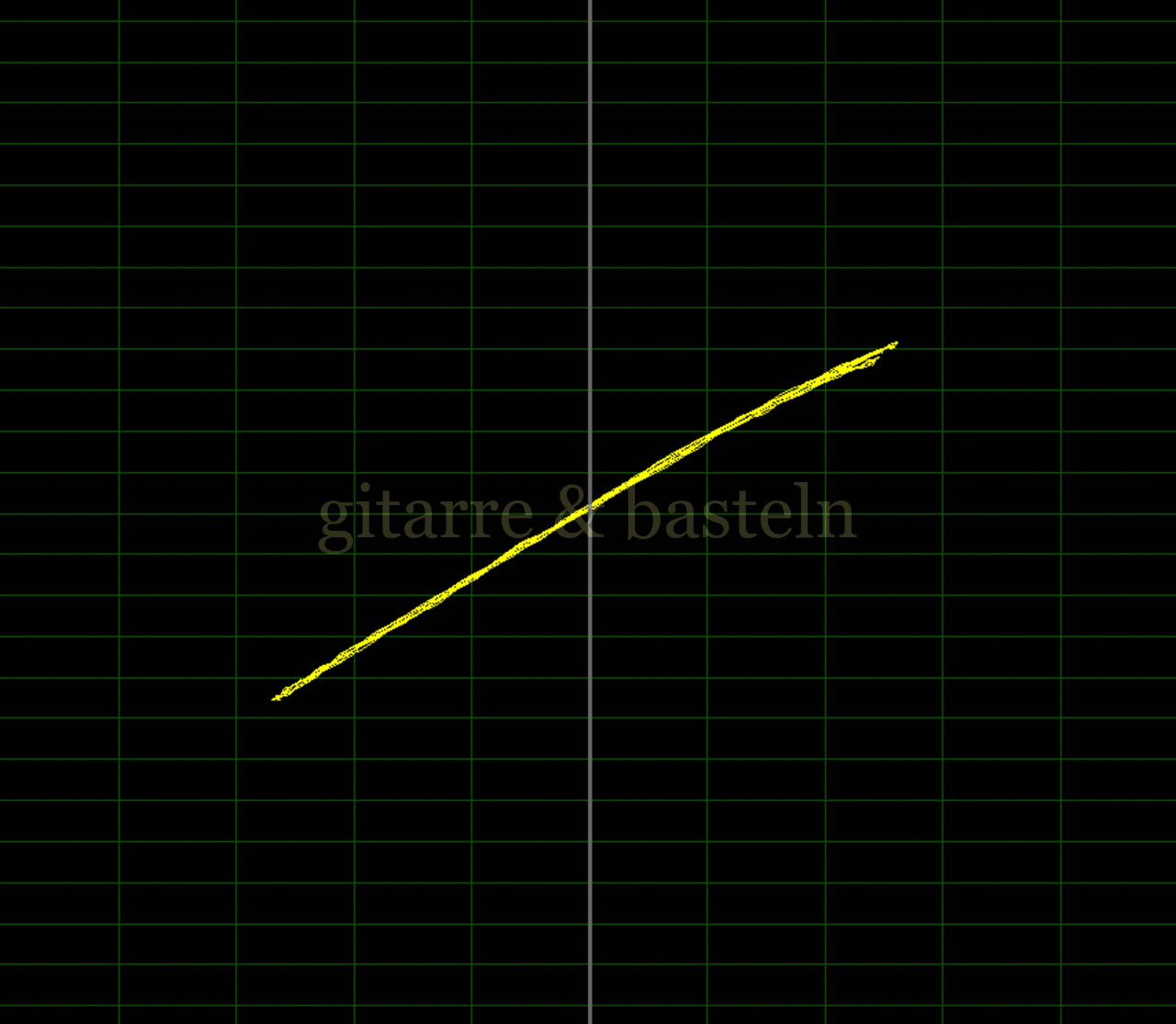

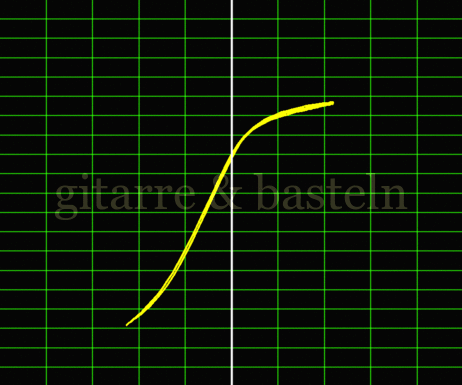

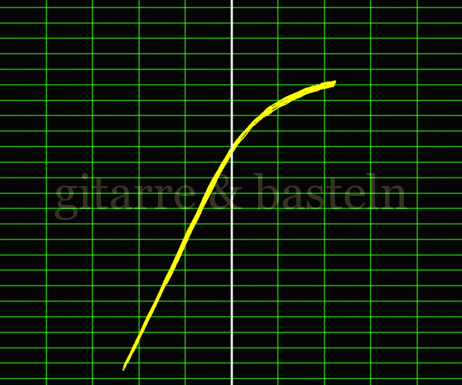

X-Y-Graphen
Messschaltung C6:
uausg. vs. ueing.
Messschaltung C6:
uausg. vs. ueing.
Messschaltung C7 – mit Schottkydiode, symmetrische Parallelwiderstände
usig | ueing. | uausg. | Dcl. | ||
---|---|---|---|---|---|
[Veff] | [Vpp] | [Veff] | [Vpp] | [Veff] | [dB] |
0,25 | 0,581 | 0,205 | 0,216 | 0,77 | −8,5 |
0,50 | 1,15 | 0,406 | 0,379 | 0,141 | (zerrt) |
1 | 2,24 | 0,79 | 0,58 | 0,23 | (zerrt) |
3,11 | 6,83 | 2,42 | 0,79 | 0,34 | (zerrt) |

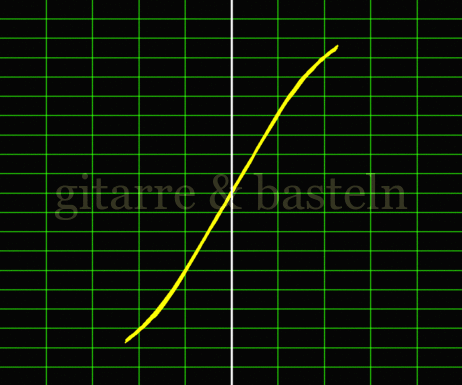

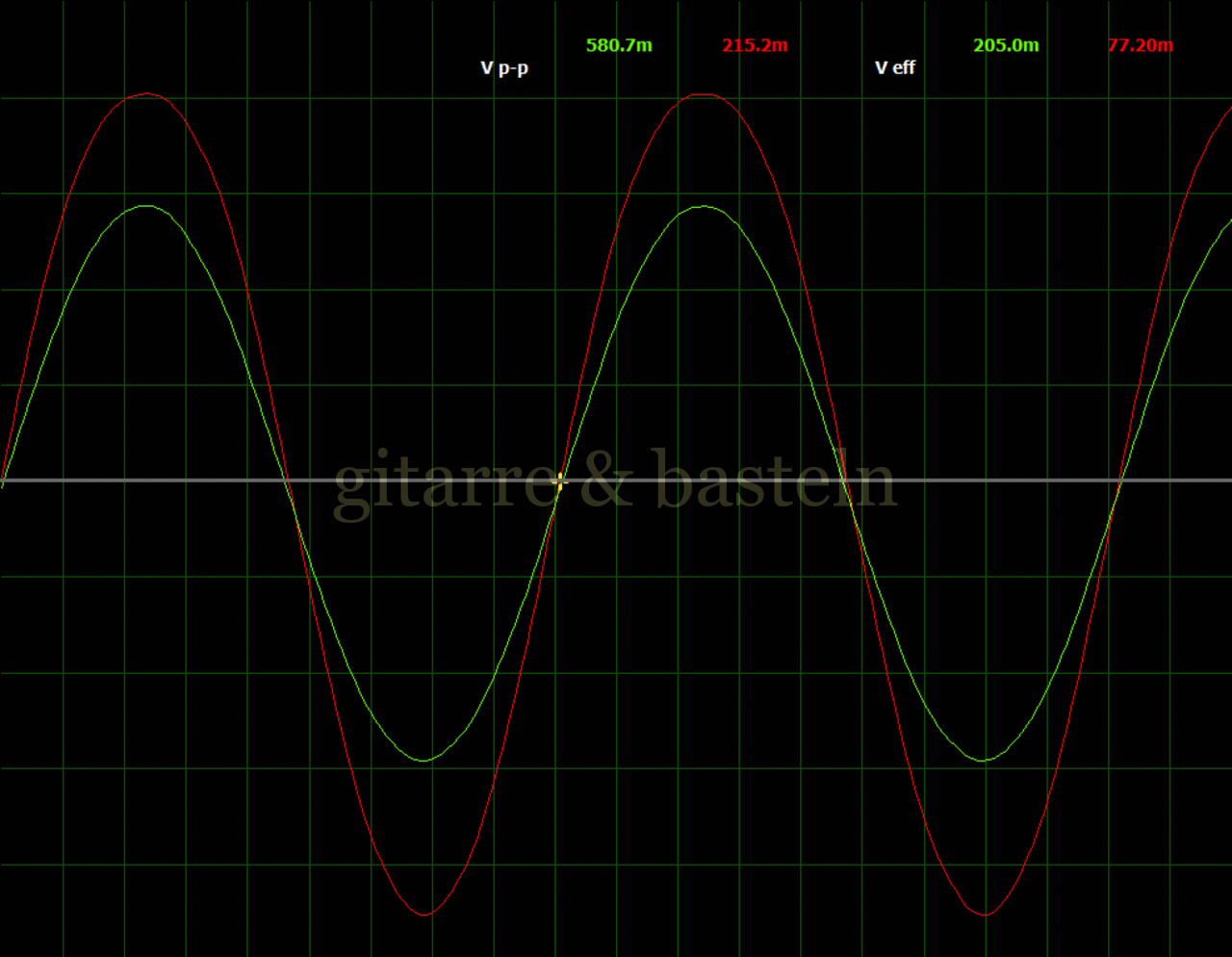

Bildertabelle C7.2: Signalverläufe und Lissajous-Figuren, aufgezeichnet am Vorwiderstand von Messschaltung C7: (Zum Schließen klicken)
Messschaltung C8 – Ältere Klippschaltung mit Graetzbrücken B40R
usig | ueing. | uausg. | Dcl. | ||
---|---|---|---|---|---|
[Veff] | [Vpp] | [Veff] | [Vpp] | [Veff] | [dB] |
0,25 | 0,23 | 0,81 | 0,81 | 0,28 | −9,2 |
0,25 | 0,58 | 0,20 | 0,20 | 0,72 | −8,9 |
0,50 | 1,15 | 0,41 | 0,40 | 0,142 | (zerrt) |
1 | 2,29 | 0,80 | 0,74 | 0,27 | (zerrt) |
3,11 | 6,91 | 2,45 | 1,09 | 0,45 | (zerrt) |
Bildertabelle C8.2: Signalverläufe und Lissajous-Figuren, aufgezeichnet am Vorwiderstand von Messschaltung C8: (Zum Schließen klicken)

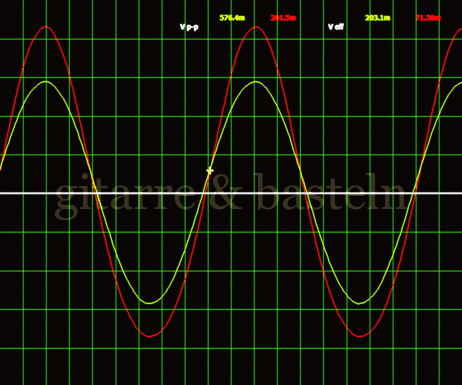

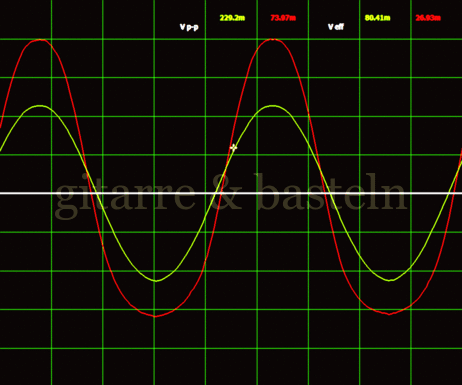

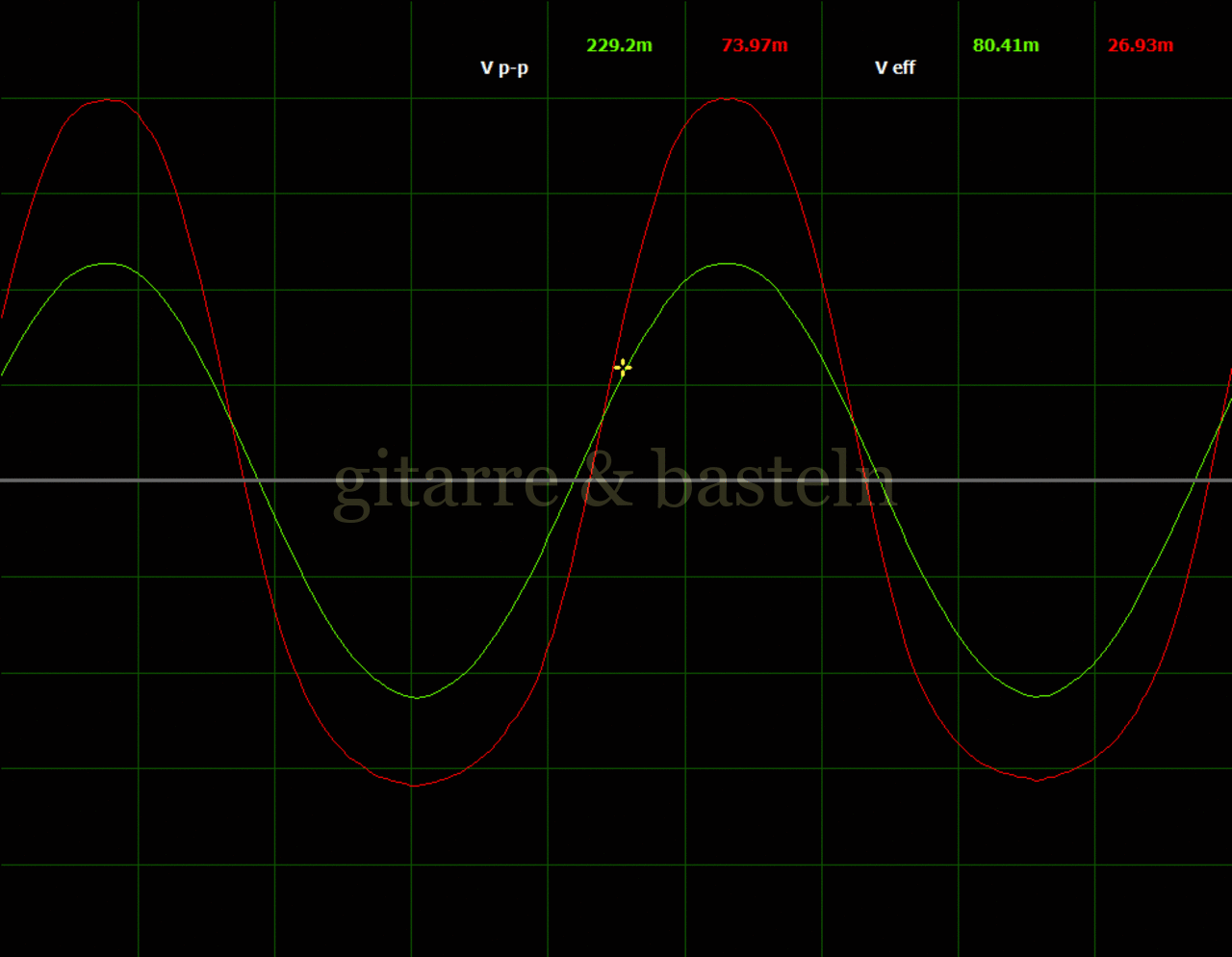

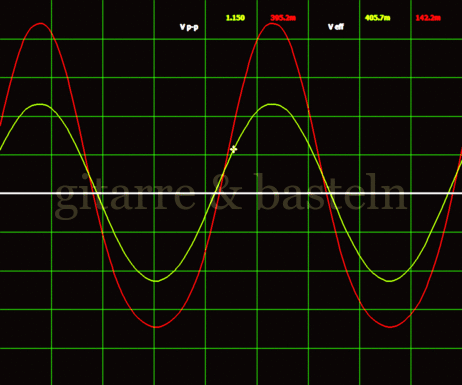

Oszillogramme
Messschaltung C8:
ueing. und uausg.
Messschaltung C8:
ueing. und uausg.

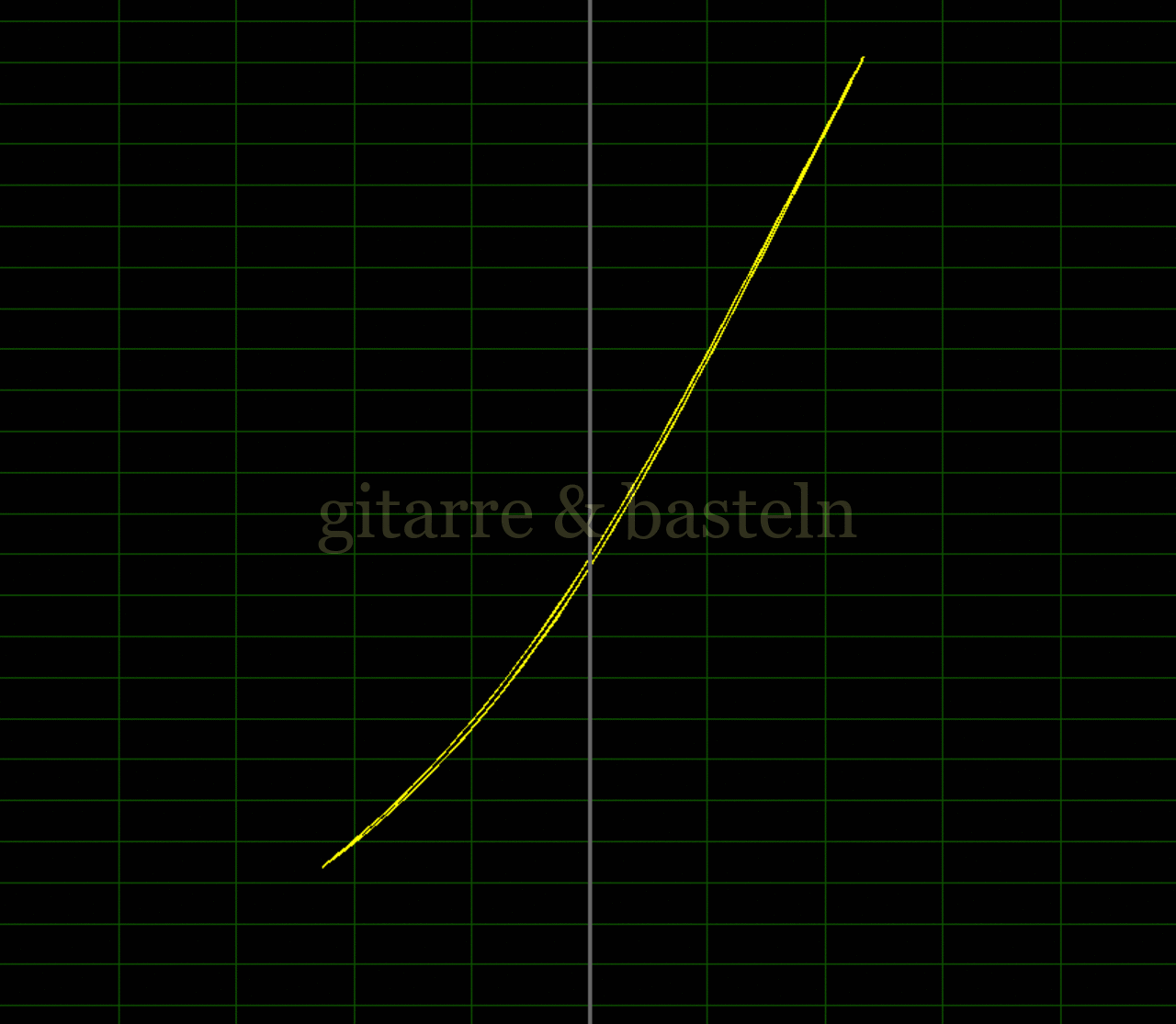

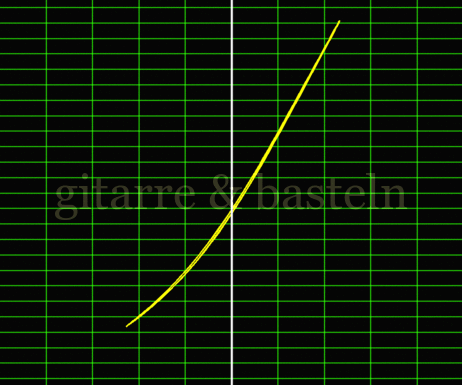

X-Y-Graphen
Messschaltung C8:
uausg. vs. ueing.
Messschaltung C8:
uausg. vs. ueing.
