Klippstufe als Experimental­bausatz – Anhang D

D Vorgespannte Dioden und Biaspoti

Kapitelinhalt: [  Überspringen ]

• D01–D02 – Form­symmetrische Kenn­linien mit Dioden 1N4148

• D03–D05 – Form­asymmetrische Kenn­linien mit Dioden 1N4148

Form­symmetrische Kenn­linien mit Dioden 1N4148

Kapitelinhalt: [  Überspringen ]

• D01 – Begrenzung form­symmetrisch, Bias = 0

• D02 – Begrenzung form­symmetrisch, Bias ≈ 0,5

Mess­schaltung D1 – Begrenzung form­symmetrisch, Bias = 0

Tabelle D1.1: Signalpegel und -dämpfungen, gemessen an Mess­schaltung D1

usig	ueing.		uausg.		Dcl.
[Veff]	[Vpp]	[Veff]	[Vpp]	[Veff]	[dB]
0,10	0,26	0,09	0,18	0,06	−3,2
0,25	0,65	0,23	0,45	0,16	(zerrt)
0,50	1,32	0,46	0,93	0,32	(zerrt)
1	2,6	0,92	1,73	0,64	(zerrt)
3,11	7,37	2,64	2,54	1,08	(zerrt)

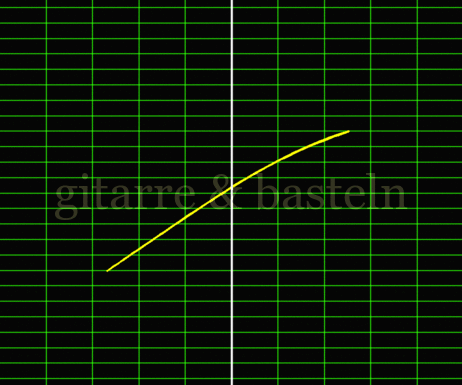

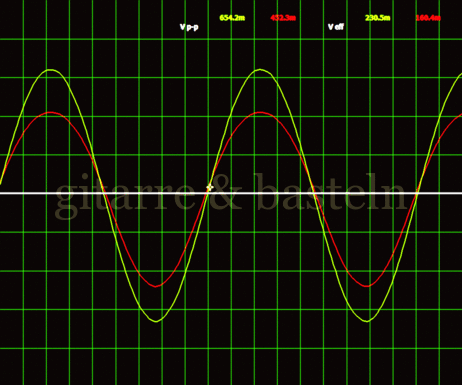

Bilder­tabelle D1.2: Signalverläufe und Lissajous-Figuren, aufgezeichnet am Vorwiderstand von Mess­schaltung D1:  (Zum Schließen klicken)

Oszillogramme
Mess­schaltung D1:
u_eing. und u_ausg.

X-Y-Graphen
Mess­schaltung D1:
u_ausg. vs. u_eing.

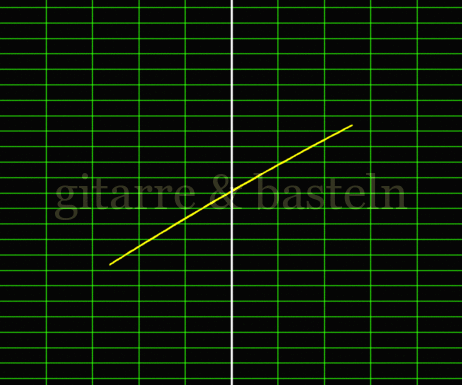

Ein­gangs­signal­spannung: u_eing.,eff = 92 mV

u_eing. (grün): 50 mV / Div,
u_ausg. (rot): 50 mV / Div

u_eing. (hor.): 50 mV / Div,
u_ausg. (vert.): 20 mV / Div

Ein­gangs­signal­spannung: u_eing.,eff = 230 mV

u_eing. (grün): 250 mV / Div,
u_ausg. (rot): 200 mV / Div

u_eing. (hor.): 250 mV / Div,
u_ausg. (vert.): 50 mV / Div

Ein­gangs­signal­spannung: u_eing.,eff = 460 mV

u_eing. (grün): 250 mV / Div,
u_ausg. (rot): 250 mV / Div

u_eing. (hor.): 250 mV / Div,
u_ausg. (vert.): 100 mV / Div

Ein­gangs­signal­spannung: u_eing.,eff = 920 mV

u_eing. (grün): 500 mV / Div,
u_ausg. (rot): 250 mV / Div

u_eing. (hor.): 500 mV / Div,
u_ausg. (vert.): 100 mV / Div

Ein­gangs­signal­spannung: u_eing.,eff = 2,64 V

u_eing. (grün): 1 V / Div,
u_ausg. (rot): 500 mV / Div

u_eing. (hor.): 1 V / Div,
u_ausg. (vert.): 200 mV / Div

nach oben

Mess­schaltung D2 – Begrenzung form­symmetrisch, Bias ≈ 0,5

Tabelle D2.1: Signalpegel und -dämpfungen, gemessen an Mess­schaltung D2

usig	ueing.		uausg.		Dcl.
[Veff]	[Vpp]	[Veff]	[Vpp]	[Veff]	[dB]
0,10	0,28	0,10	0,24	0,08	−1,4
0,25	0,70	0,25	0,60	0,21	−1,5
0,50	1,4	0,49	1,16	0,41	−1,5
1	2,63	0,94	1,85	0,70	(zerrt)
3,11	7,37	2,65	2,52	1,09	(zerrt)

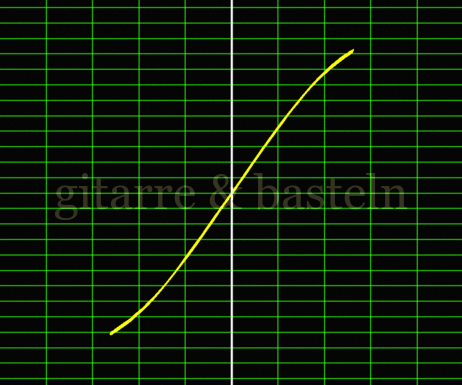

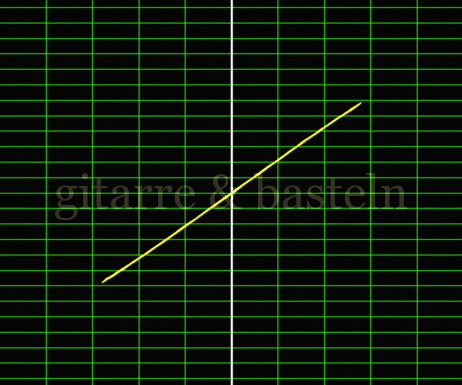

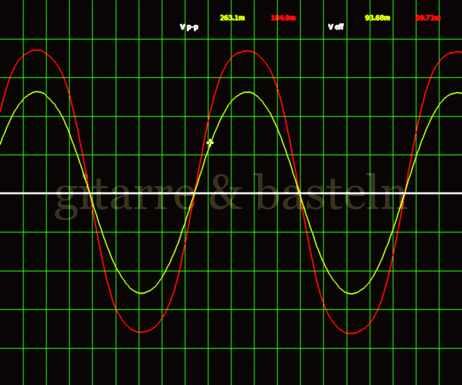

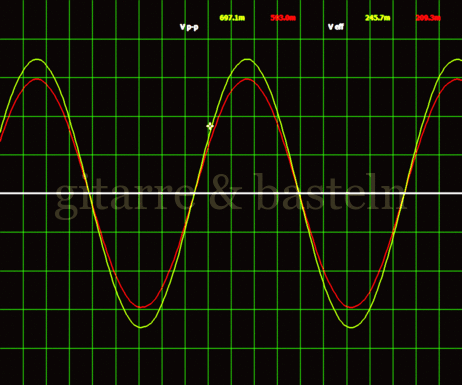

Bilder­tabelle D2.2: Signalverläufe und Lissajous-Figuren, aufgezeichnet am Vorwiderstand von Mess­schaltung D2:  (Zum Schließen klicken)

Oszillogramme
Mess­schaltung D2:
u_eing. und u_ausg.

X-Y-Graphen
Mess­schaltung D2:
u_ausg. vs. u_eing.

Ein­gangs­signal­spannung: u_eing.,eff = 99 mV

u_eing. (grün): 50 mV / Div,
u_ausg. (rot): 50 mV / Div

u_eing. (hor.): 50 mV / Div,
u_ausg. (vert.): 20 mV / Div

Ein­gangs­signal­spannung: u_eing.,eff = 250 mV

u_eing. (grün): 100 mV / Div,
u_ausg. (rot): 100 mV / Div

u_eing. (hor.): 100 mV / Div,
u_ausg. (vert.): 50 mV / Div

Ein­gangs­signal­spannung: u_eing.,eff = 490 mV

u_eing. (grün): 250 mV / Div,
u_ausg. (rot): 250 mV / Div

u_eing. (hor.): 250 mV / Div,
u_ausg. (vert.): 100 mV / Div

Ein­gangs­signal­spannung: u_eing.,eff = 940 mV

u_eing. (grün): 500 mV / Div,
u_ausg. (rot): 250 mV / Div

u_eing. (hor.): 500 mV / Div,
u_ausg. (vert.): 100 mV / Div

Ein­gangs­signal­spannung: u_eing.,eff = 2,65 V

u_eing. (grün): 1 V / Div,
u_ausg. (rot): 500 mV / Div

u_eing. (hor.): 1 V / Div,
u_ausg. (vert.): 200 mV / Div

nach oben

Form­asymmetrische Kenn­linien mit Dioden 1N4148

Kapitelinhalt: [  Überspringen ]

• D03 – Begrenzung form­asymmetrisch mit weiterer Diode, Bias = 0

• D04 – Begrenzung form­asymmetrisch mit weiterer Diode, Bias ≈ 0,5

• D05 – Begrenzung form­asymmetrisch mit weiterer Diode, Bias = 1

nach oben

Mess­schaltung D3 – Begrenzung form­asymmetrisch mit weiterer Diode, Bias = 0

Tabelle D3.1: Signalpegel und -dämpfungen, gemessen an Mess­schaltung D3

usig	ueing.		uausg.		Dcl.
[Veff]	[Vpp]	[Veff]	[Vpp]	[Veff]	[dB]
0,10	0,12	0,04	0,54	0,02	−6,9
0,25	0,62	0,22	0,33	0,12	(zerrt)
0,50	1,26	0,44	0,74	0,27	(zerrt)
1	2,5	0,89	1,43	0,55	(zerrt)
3,11	7,2	2,58	1,96	0,86	(zerrt)

Bilder­tabelle D3.2: Signalverläufe und Lissajous-Figuren, aufgezeichnet am Vorwiderstand von Mess­schaltung D3:  (Zum Schließen klicken)

Oszillogramme
Mess­schaltung D3:
u_eing. und u_ausg.

X-Y-Graphen
Mess­schaltung D3:
u_ausg. vs. u_eing.

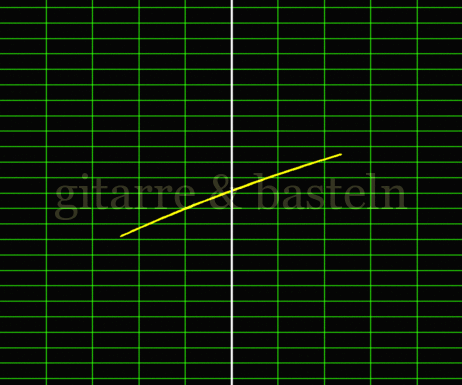

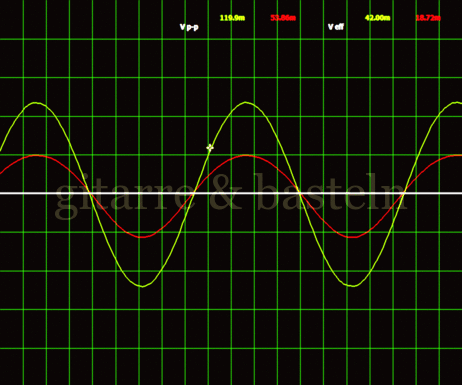

Ein­gangs­signal­spannung: u_eing.,eff = 42 mV

u_eing. (grün): 25 mV / Div,
u_ausg. (rot): 25 mV / Div

u_eing. (hor.): 25 mV / Div,
u_ausg. (vert.): 10 mV / Div

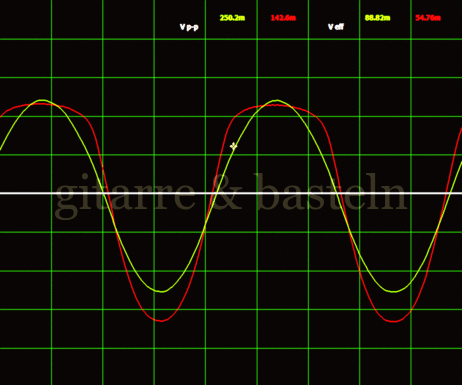

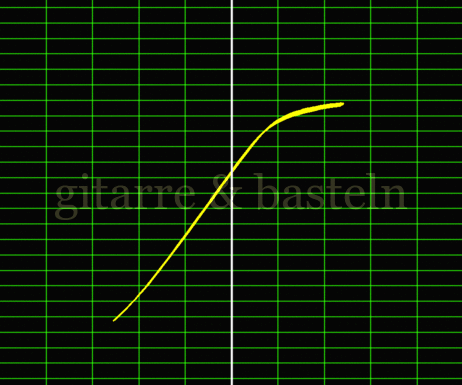

Ein­gangs­signal­spannung: u_eing.,eff = 220 mV

u_eing. (grün): 100 mV / Div,
u_ausg. (rot): 50 mV / Div

u_eing. (hor.): 100 mV / Div,
u_ausg. (vert.): 20 mV / Div

Ein­gangs­signal­spannung: u_eing.,eff = 440 mV

u_eing. (grün): 250 mV / Div,
u_ausg. (rot): 100 mV / Div

u_eing. (hor.): 250 mV / Div,
u_ausg. (vert.): 50 mV / Div

Ein­gangs­signal­spannung: u_eing.,eff = 890 mV

u_eing. (grün): 500 mV / Div,
u_ausg. (rot): 250 mV / Div

u_eing. (hor.): 500 mV / Div,
u_ausg. (vert.): 100 mV / Div

Ein­gangs­signal­spannung: u_eing.,eff = 2,58 V

u_eing. (grün): 1 V / Div,
u_ausg. (rot): 250 mV / Div

u_eing. (hor.): 1 V / Div,
u_ausg. (vert.): 100 mV / Div

nach oben

Mess­schaltung D4 – Begrenzung form­asymmetrisch mit weiterer Diode, Bias ≈ 0,5

Tabelle D4.1: Signalpegel und -dämpfungen, gemessen an Mess­schaltung D4

usig	ueing.		uausg.		Dcl.
[Veff]	[Vpp]	[Veff]	[Vpp]	[Veff]	[dB]
0,10	0,28	0,10	0,24	0,08	−1,3
0,25	0,70	0,25	0,59	0,21	−1,5
0,50	1,37	0,49	1,1	0,40	−1,8
1	2,54	0,91	1,57	0,62	(zerrt)
3,11	7,2	2,58	1,97	0,87	(zerrt)

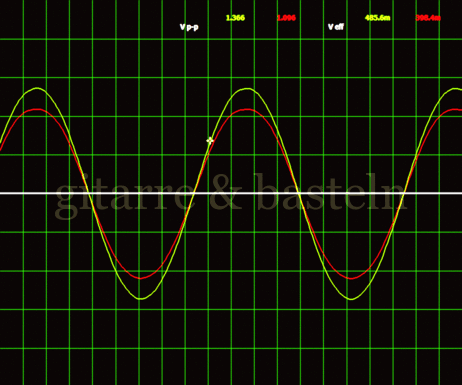

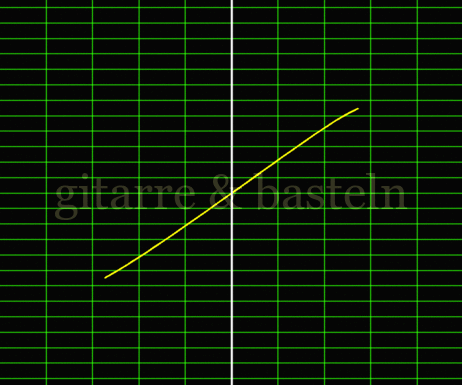

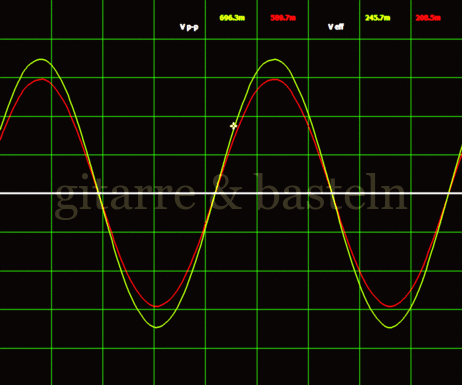

Bilder­tabelle D4.2: Signalverläufe und Lissajous-Figuren, aufgezeichnet am Vorwiderstand von Mess­schaltung D4:  (Zum Schließen klicken)

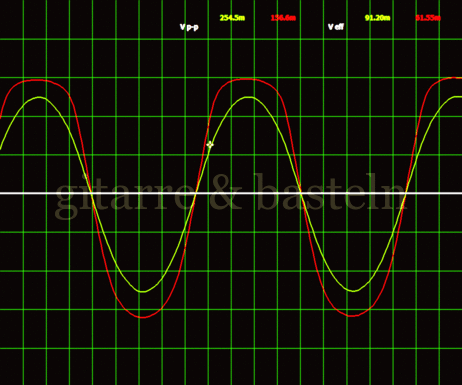

Oszillogramme
Mess­schaltung D4:
u_eing. und u_ausg.

X-Y-Graphen
Mess­schaltung D4:
u_ausg. vs. u_eing.

Ein­gangs­signal­spannung: u_eing.,eff = 98 mV

u_eing. (grün): 50 mV / Div,
u_ausg. (rot): 50 mV / Div

u_eing. (hor.): 50 mV / Div,
u_ausg. (vert.): 20 mV / Div

Ein­gangs­signal­spannung: u_eing.,eff = 250 mV

u_eing. (grün): 100 mV / Div,
u_ausg. (rot): 100 mV / Div

u_eing. (hor.): 100 mV / Div,
u_ausg. (vert.): 50 mV / Div

Ein­gangs­signal­spannung: u_eing.,eff = 490 mV

u_eing. (grün): 250 mV / Div,
u_ausg. (rot): 250 mV / Div

u_eing. (hor.): 250 mV / Div,
u_ausg. (vert.): 100 mV / Div

Ein­gangs­signal­spannung: u_eing.,eff = 910 mV

u_eing. (grün): 500 mV / Div,
u_ausg. (rot): 250 mV / Div

u_eing. (hor.): 500 mV / Div,
u_ausg. (vert.): 100 mV / Div

Ein­gangs­signal­spannung: u_eing.,eff = 2,58 V

u_eing. (grün): 1 V / Div,
u_ausg. (rot): 250 mV / Div

u_eing. (hor.): 1 V / Div,
u_ausg. (vert.): 100 mV / Div

nach oben

Mess­schaltung D5 – Begrenzung form­asymmetrisch mit weiterer Diode, Bias = 0

Tabelle D5.1: Signalpegel und -dämpfungen, gemessen an Mess­schaltung D5

usig	ueing.		uausg.		Dcl.
[Veff]	[Vpp]	[Veff]	[Vpp]	[Veff]	[dB]
0,10	0,27	0,10	0,21	0,07	−2,3
0,25	0,68	0,24	0,52	0,18	(zerrt)
0,50	1,34	0,47	0,99	0,36	(zerrt)
1	2,55	0,91	1,57	0,61	(zerrt)
3,11	7,2	2,58	1,98	0,87	(zerrt)

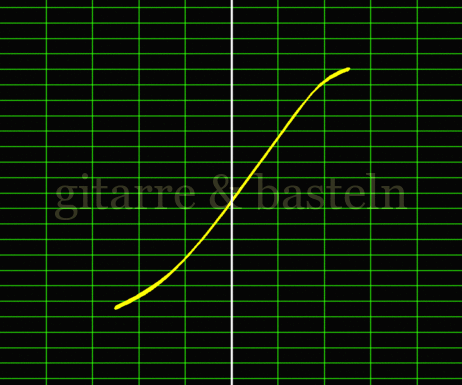

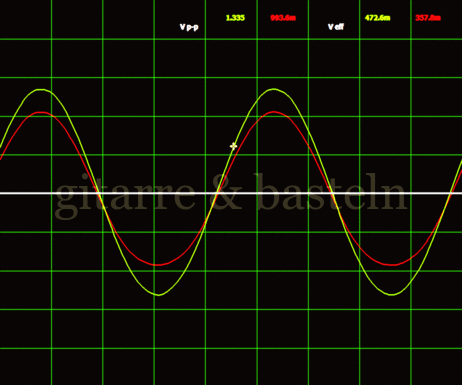

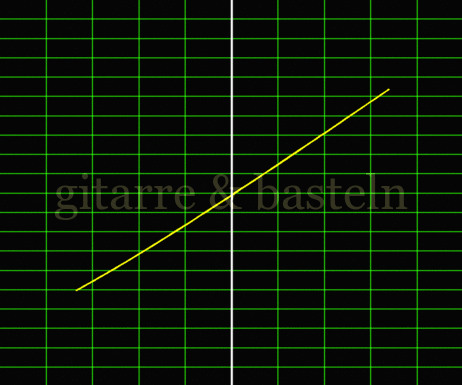

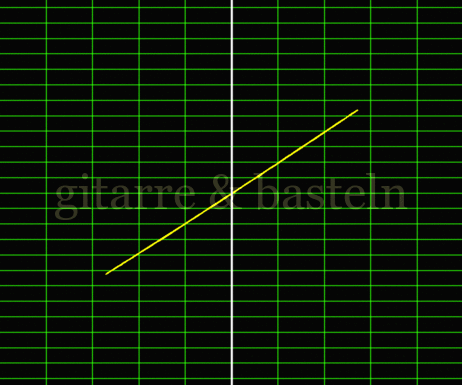

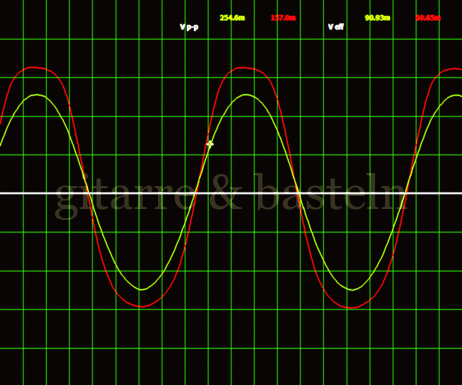

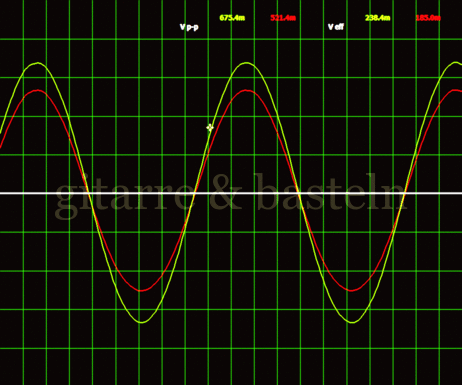

Bilder­tabelle D5.2: Signalverläufe und Lissajous-Figuren, aufgezeichnet am Vorwiderstand von Mess­schaltung D5:  (Zum Schließen klicken)

Oszillogramme
Mess­schaltung D5:
u_eing. und u_ausg.

X-Y-Graphen
Mess­schaltung D5:
u_ausg. vs. u_eing.

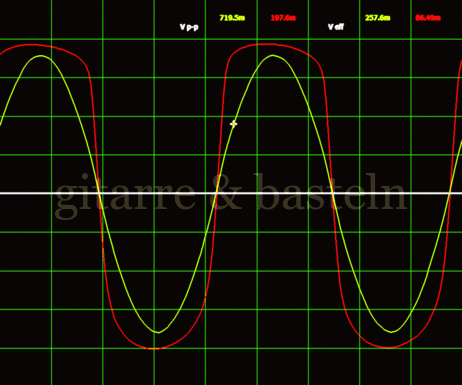

Ein­gangs­signal­spannung: u_eing.,eff = 96 mV

u_eing. (grün): 50 mV / Div,
u_ausg. (rot): 50 mV / Div

u_eing. (hor.): 50 mV / Div,
u_ausg. (vert.): 20 mV / Div

Ein­gangs­signal­spannung: u_eing.,eff = 240 mV

u_eing. (grün): 100 mV / Div,
u_ausg. (rot): 100 mV / Div

u_eing. (hor.): 100 mV / Div,
u_ausg. (vert.): 50 mV / Div

Ein­gangs­signal­spannung: u_eing.,eff = 470 mV

u_eing. (grün): 250 mV / Div,
u_ausg. (rot): 250 mV / Div

u_eing. (hor.): 250 mV / Div,
u_ausg. (vert.): 100 mV / Div

Ein­gangs­signal­spannung: u_eing.,eff = 910 mV

u_eing. (grün): 500 mV / Div,
u_ausg. (rot): 250 mV / Div

u_eing. (hor.): 500 mV / Div,
u_ausg. (vert.): 100 mV / Div

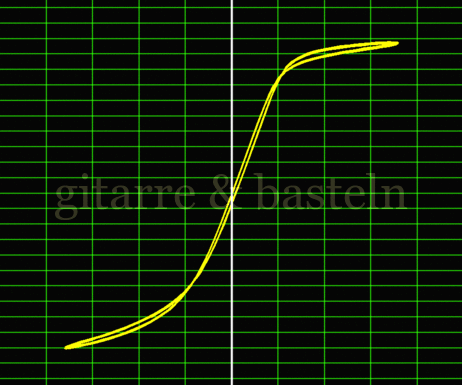

Ein­gangs­signal­spannung: u_eing.,eff = 2,58 V

u_eing. (grün): 1 V / Div,
u_ausg. (rot): 250 mV / Div

u_eing. (hor.): 1 V / Div,
u_ausg. (vert.): 100 mV / Div
