Umbau eines Vermona­verstärkers – Teil V

Datenblätter der verbauten Halbleiter

Kapitelinhalt:[  Überspringen ]

Last but not least einige Datenblätter der im Verstärker verbauten Halbleiter – genauere Daten zum Netztrafo ließen sich allerdings nicht finden.

Ein großer Teil der im folgenden aufgelisteten Datenblätter verschiedener DDR-Halbleiter stammen von der Seite www-user.tu-chemnitz.de/~heha/basteln/ → Komsumgüter → DDR-Halbleiter.  Einen schönen Dank dem Autoren dieser Seite für die Arbeit, die Datenblätter einzuscannen und zur Verfügung zu stellen.

Die Darstellung der Datenblätter auf dieser Seite hier erfolgt in zwei Schritten.  In der folgenden Liste wird (in der Normalansicht) zunächst nur der Kopf des Datenblattes gezeigt, nach einem Mausklick poppt dann das gesamte Datenblatt auf. Um ein Datenblatt größer zu sehen oder auszudrucken, bitte die Bilddatei über: Rechtsklick → Im neuen Tab öffnen  in einem weiteren Tab öffnen; sie kann dort gegebenen­falls auch ausgedruckt werden.

nach oben

Dioden

Kapitelinhalt:[  Überspringen ]
Faksimile

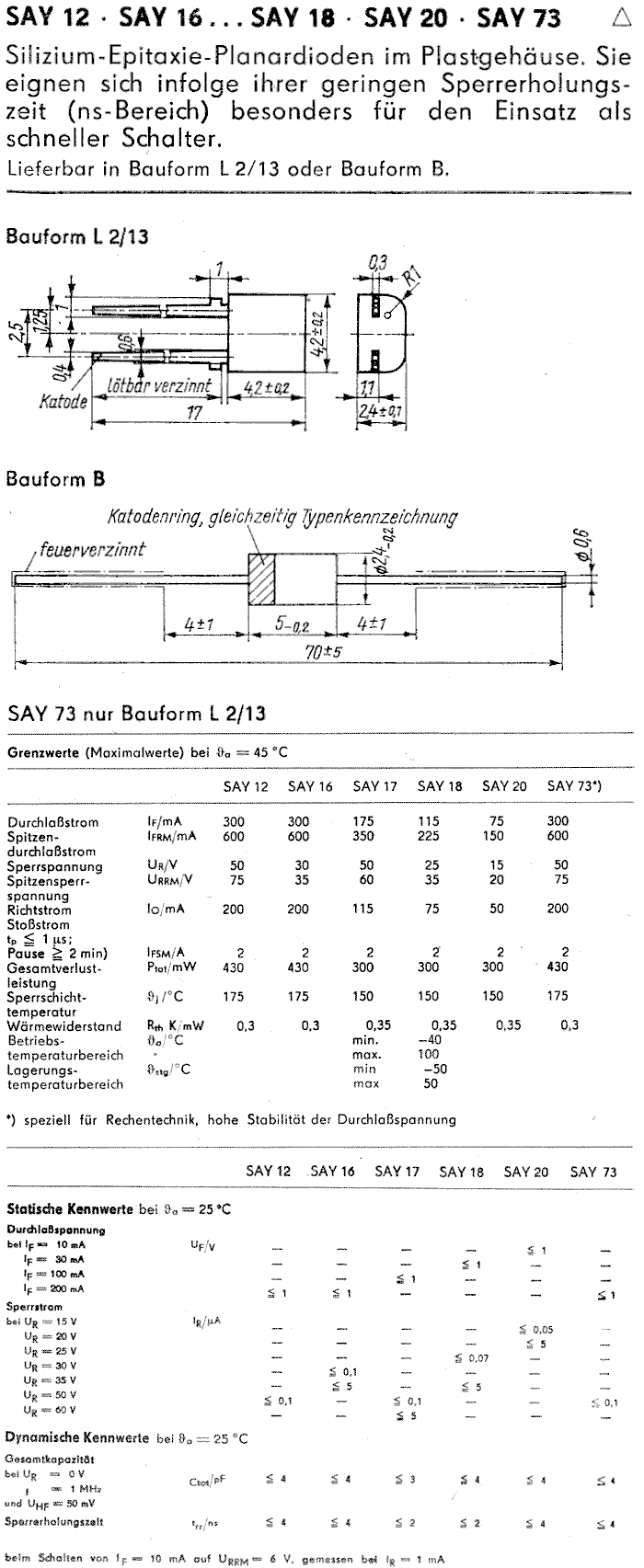

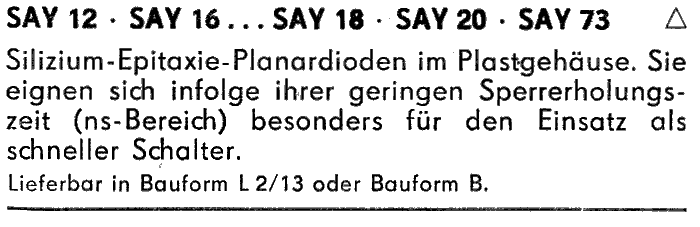

Abb. D.1: Datenblatt der Diode SAY 12 ff.

Faksimile

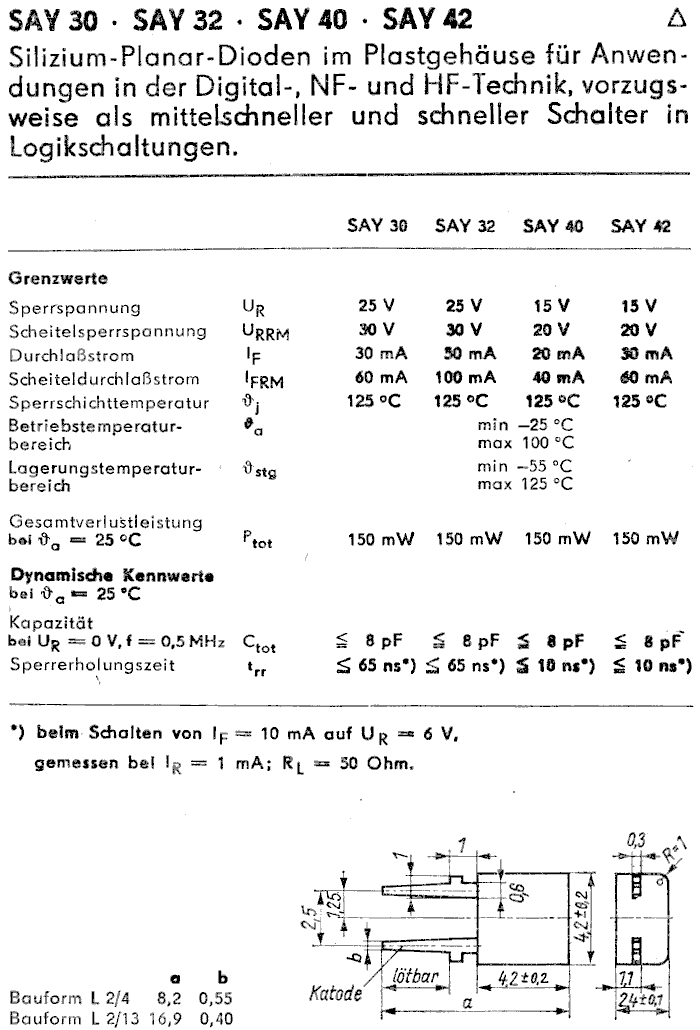

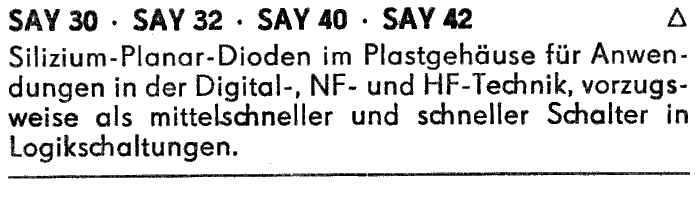

Abb. D.2: Datenblatt der Diode SAY 30 ff.

Faksimile

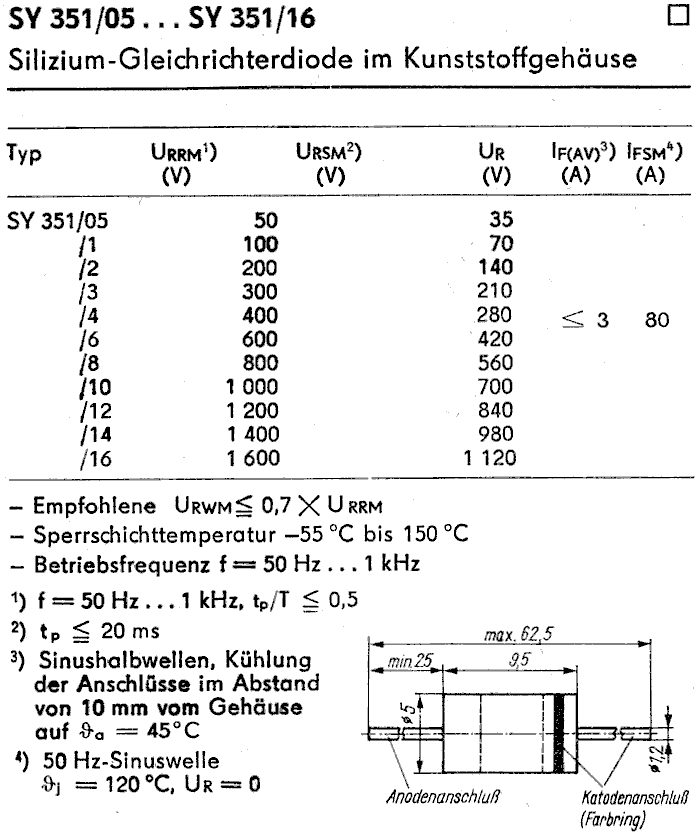

Abb. D.3: Datenblatt der Dioden SY 351 ff.

Faksimile

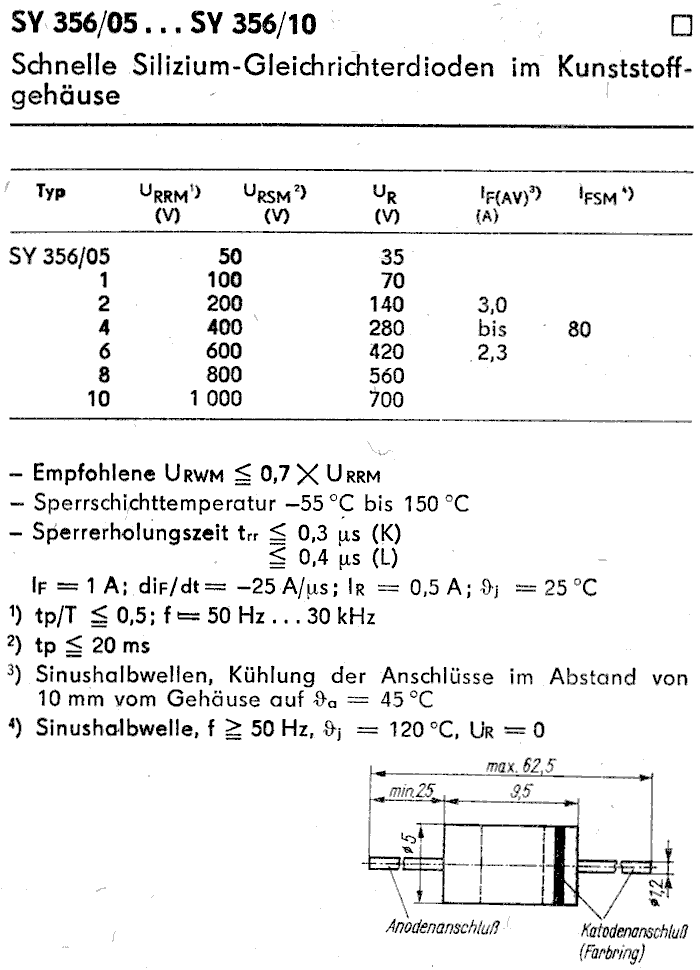

Abb. D.4: Datenblatt der Dioden SY 356 ff.

Faksimile

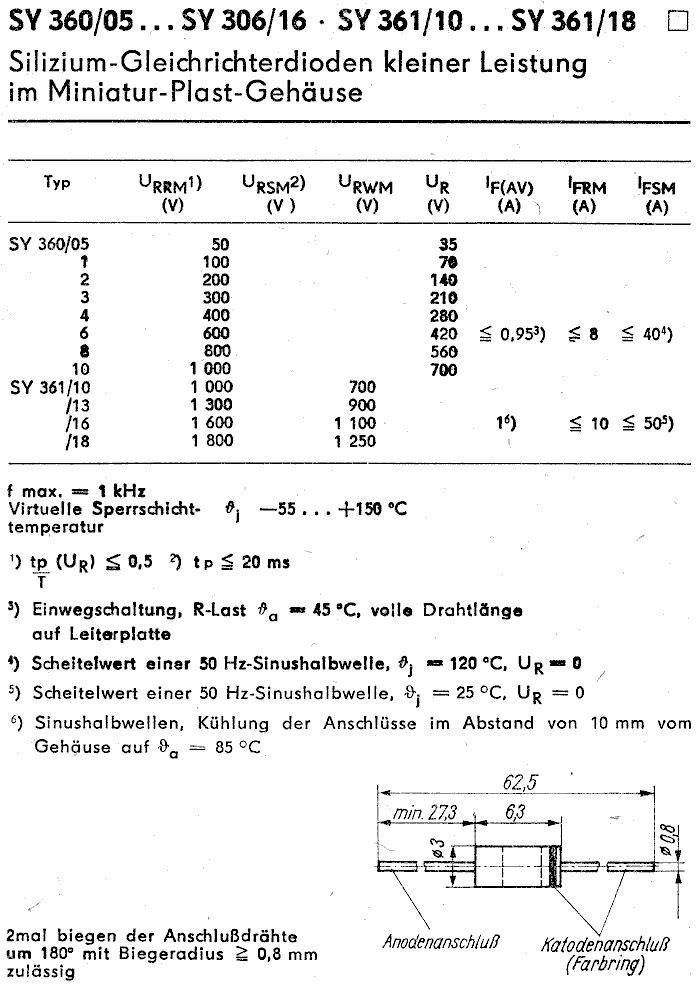

Abb. D.5: Datenblatt der Dioden SY 360 ff.

Faksimile

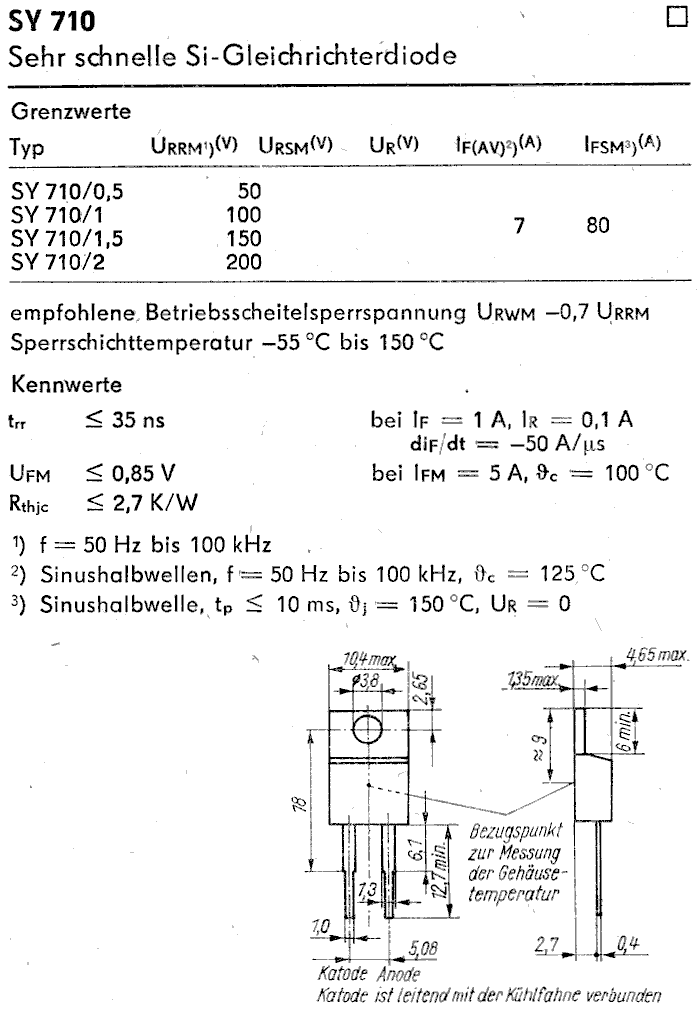

Abb. D.6: Datenblatt der Dioden SY 710 ff.

Faksimile

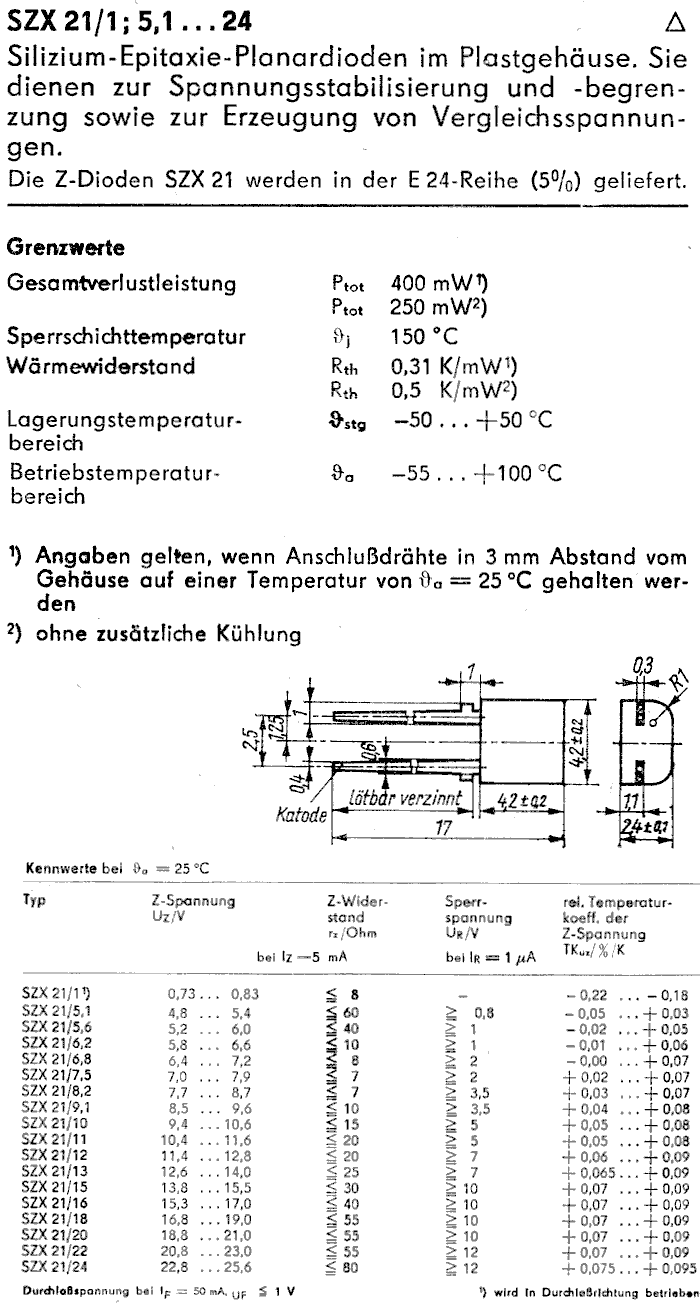

Abb. D.7: Datenblatt der Z-Diodenreihe SZX 21

nach oben

Transistoren

Kapitelinhalt:[  Überspringen ]
Faksimile

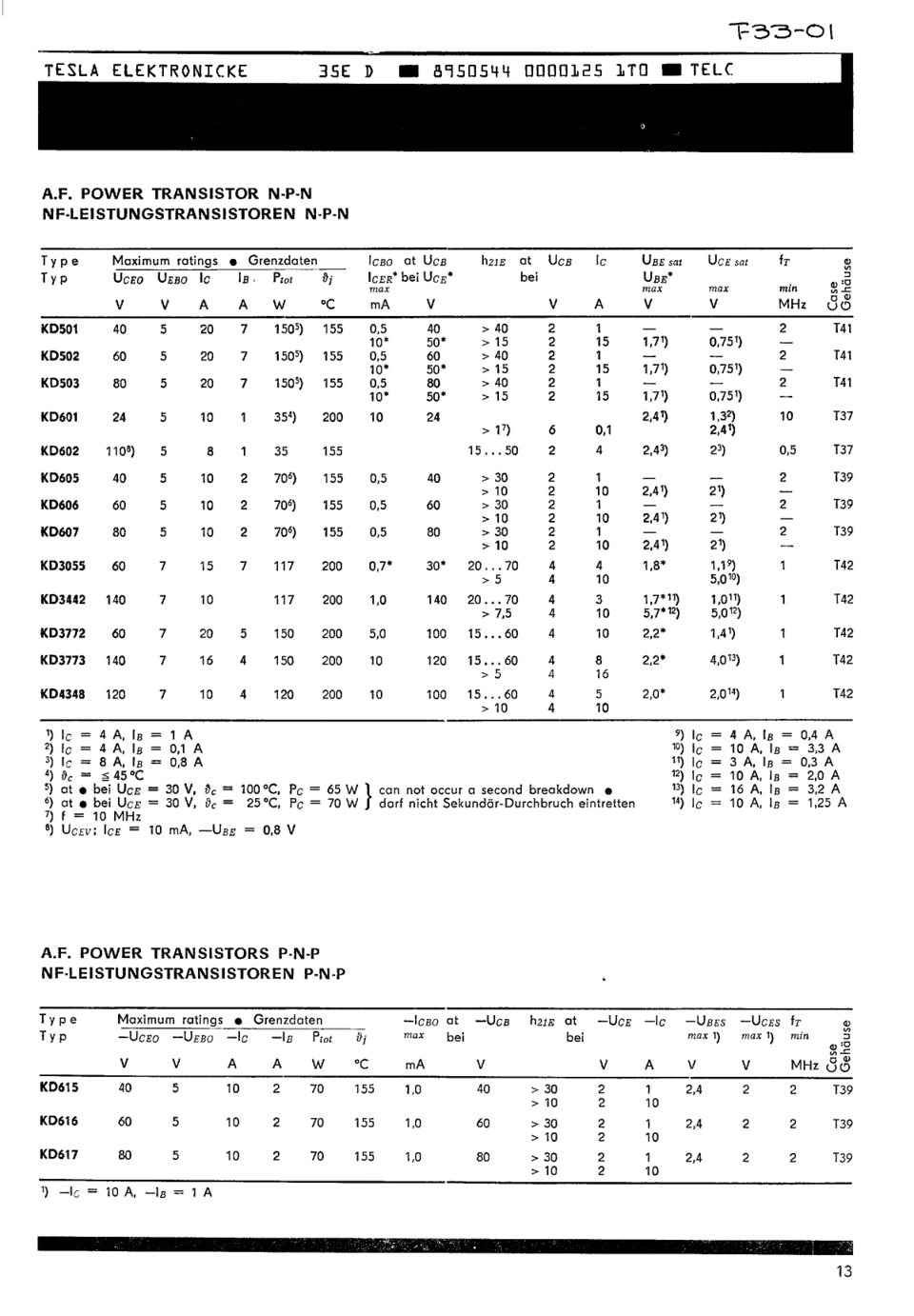

Abb. D.8: Parameterliste des Leistungs­transistors KD 607

Faksimile

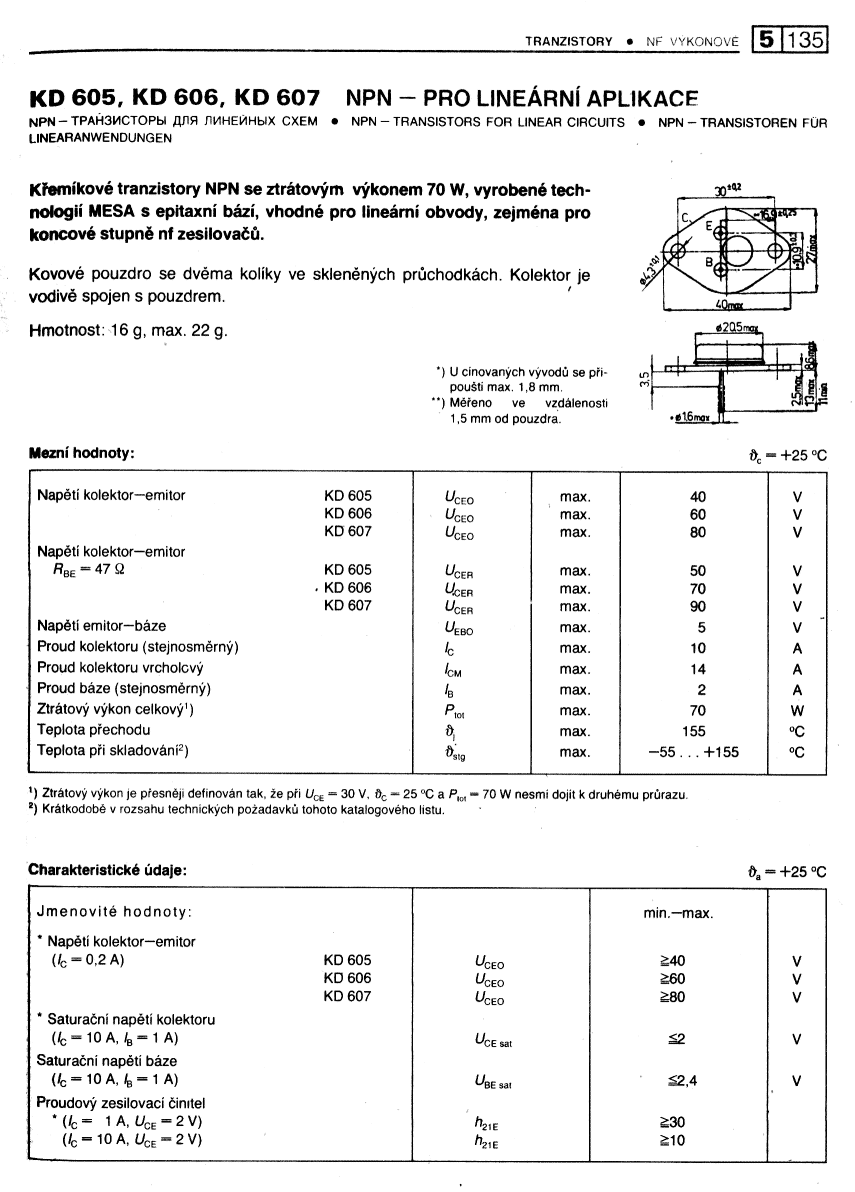

Abb. D.9: Datenblatt des Leistungs­transistors KD 607

Faksimile

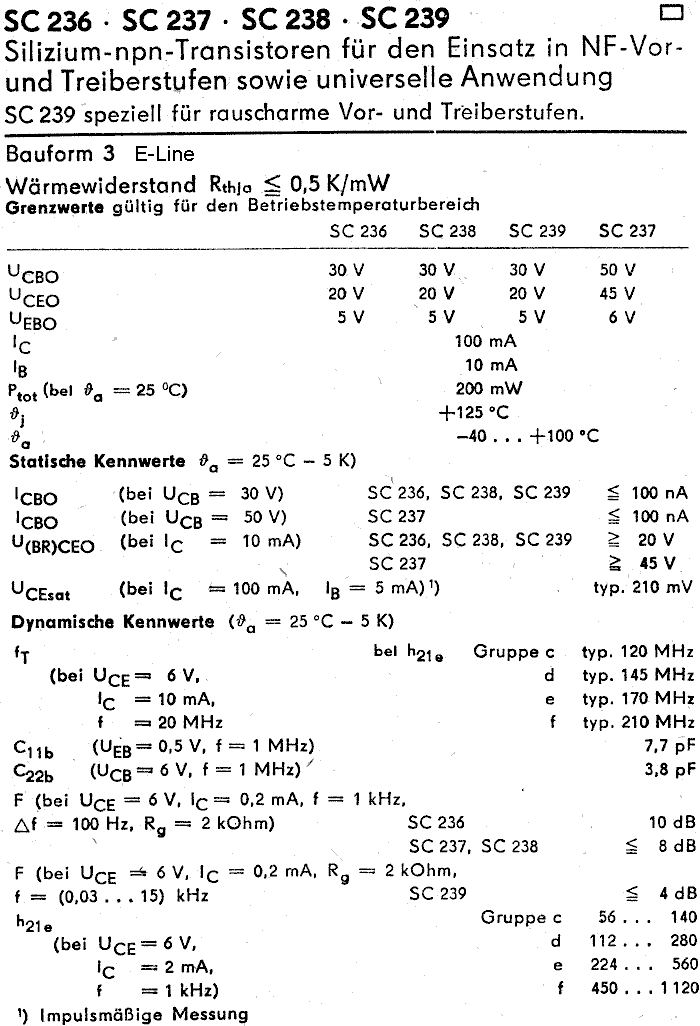

Abb. D.10: Datenblatt der Transistoren SC 236 ff.

Faksimile

Abb. D.11: Datenblatt der Transistoren SC 307 ff.

Faksimile

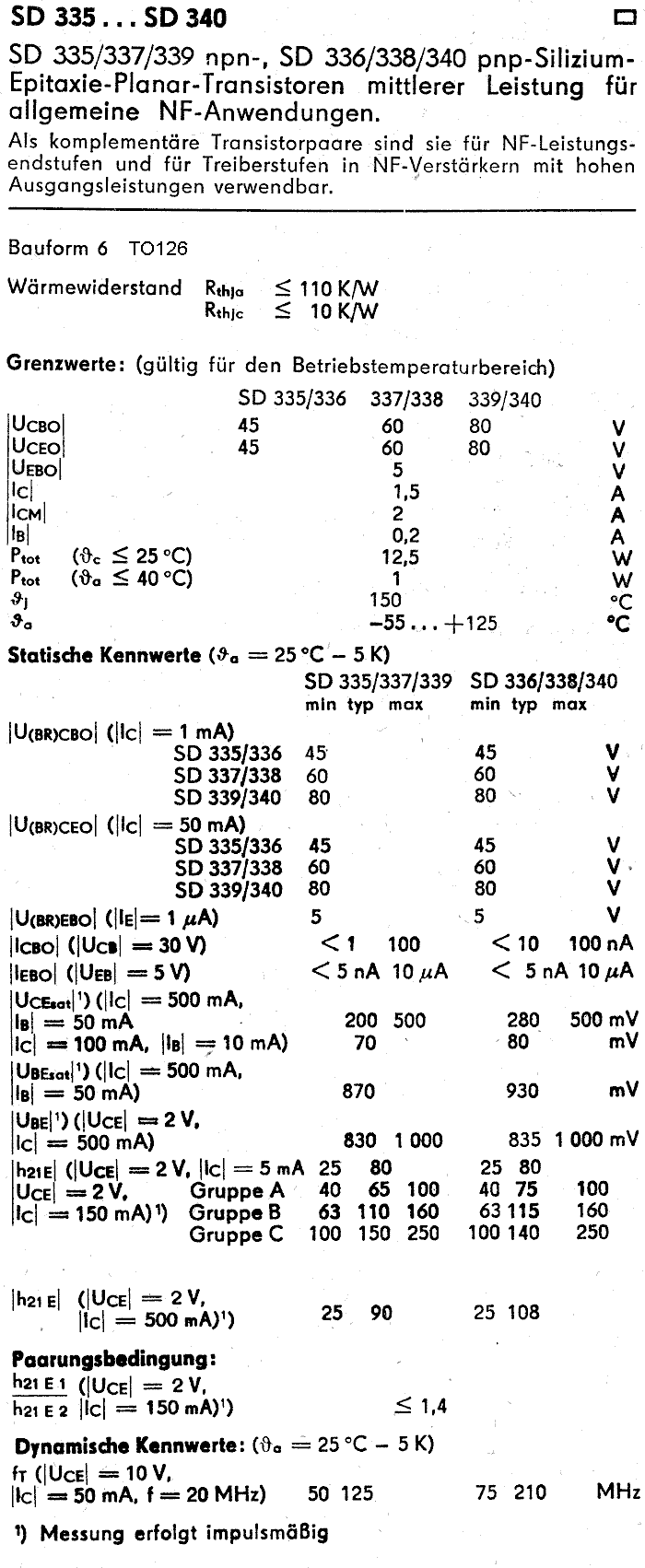

Abb. D.12: Datenblatt der Transistoren SD 335 ff.

Faksimile

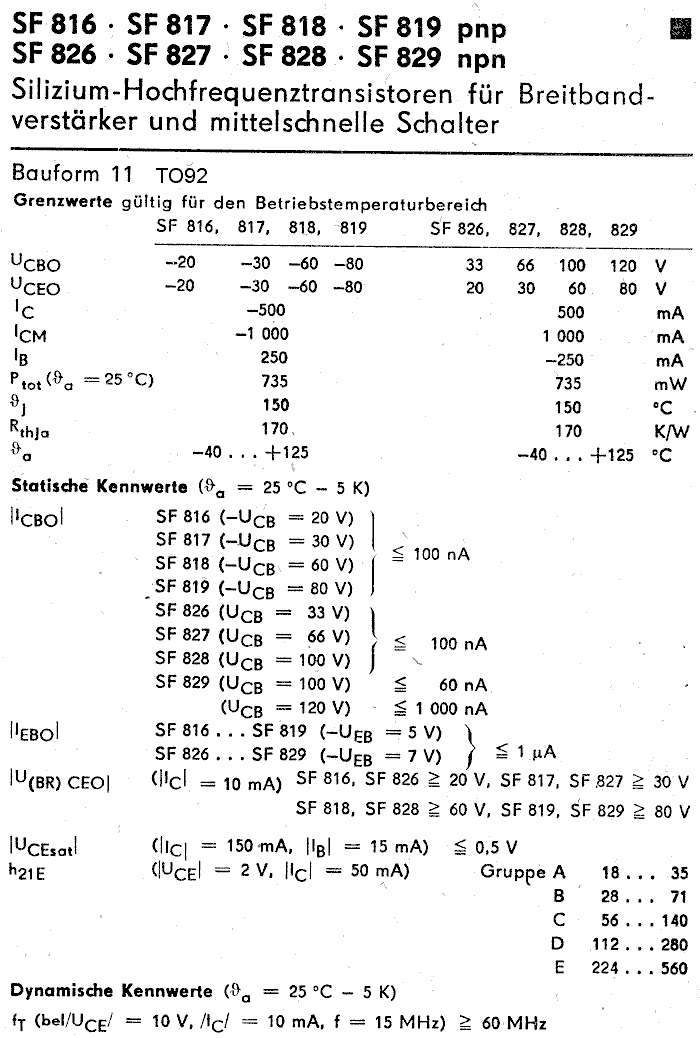

Abb. D.13: Datenblatt der Transistoren SF 816 ff.

nach oben

Integrierte Schaltkreise

Kapitelinhalt:[  Überspringen ]
Faksimile

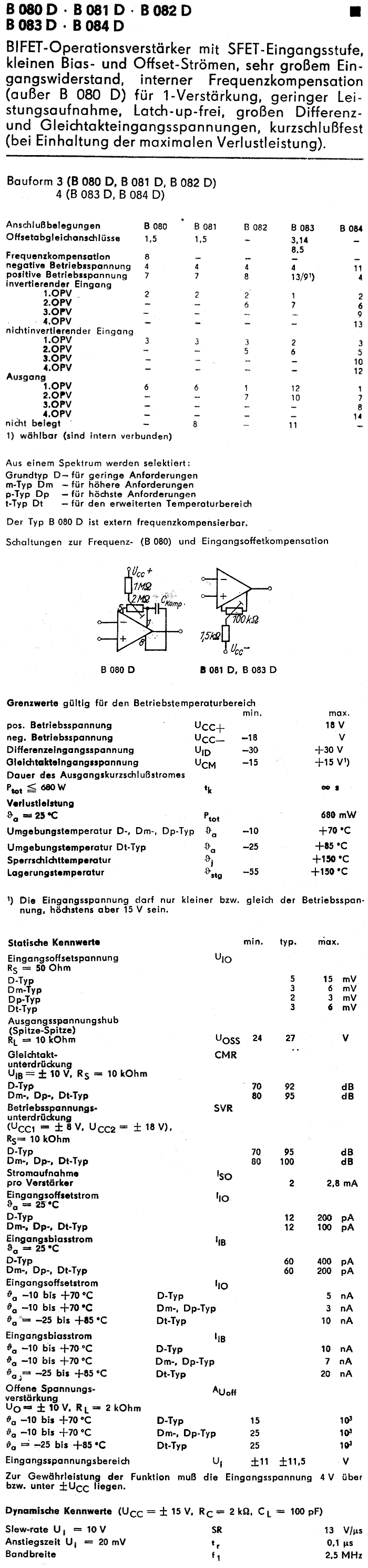

Abb. D.14: Datenblatt des Operations­verstärkers B 80 ff.

Für den verwendeten Open-Collector-OPV B761 – wahrscheinlich ein Pendant des inter­nationalen Types TAA761 – wurden mehrere Daten­blätter gefunden, ein Datenblatt des DDR-Herstellers für den entsprechenden Typ B761 sowie eines für den inter­nationalen Typ TAA761

Faksimile

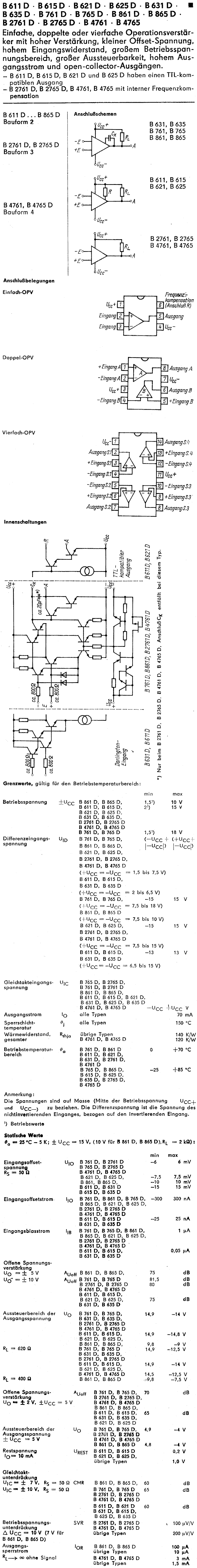

Abb. D.15: Datenblatt des Open-Collector Operations­verstärkers B761

Wichtig im Datenblatt des TAA761 ist die Angabe für den Eingangs­widerstand (Input Impedance ZI ≈200 kΩ) auf der zweiten Seite des Datenblattes – die Betriebs­daten

Faksimile

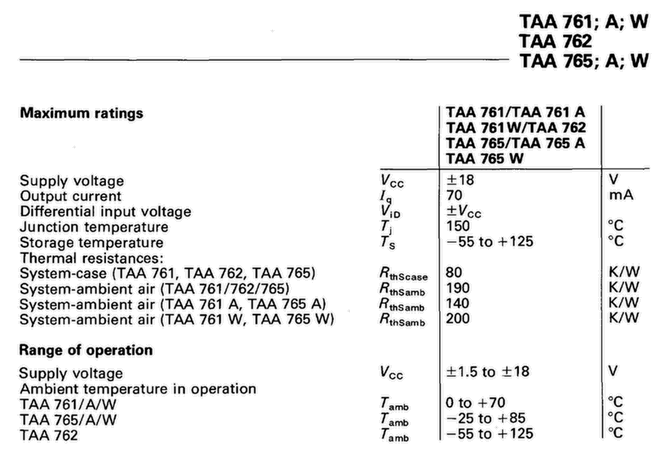

Abb. D.16: Technische Daten des Operations­verstärkers TAA761 – Grenz­werte

Faksimile

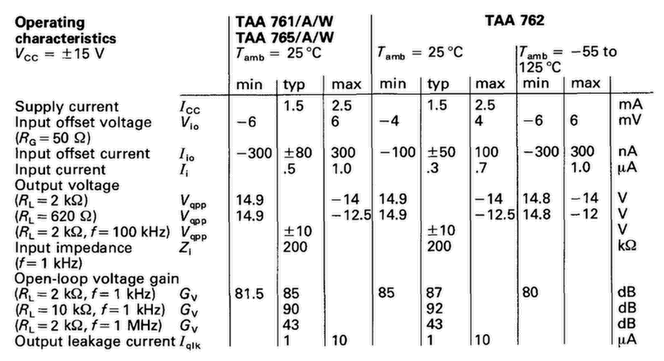

Abb. D.17: Technische Daten des Operations­verstärkers TAA761 – Betriebs­werte

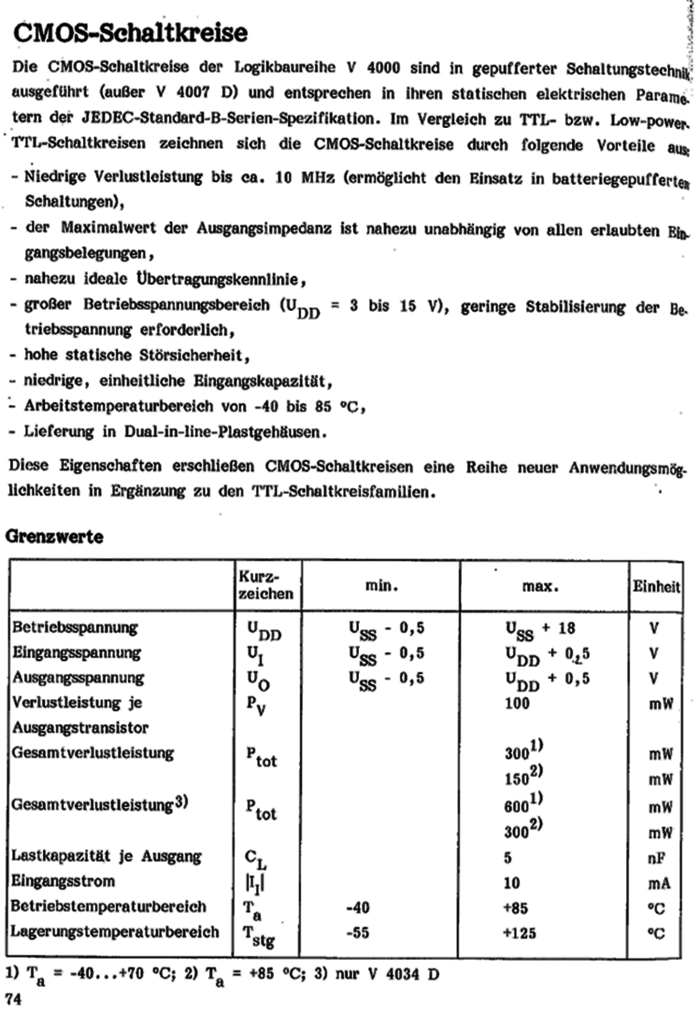

Für das verwendete CMOS-Array V4007 konnte als Datenblatt nur eine Übersichtsdarstellung der Innenschaltung und der Anschlüsse gefunden sowie eine Zusammenstellung einiger technischer Daten der gesamten Serie von CMOS-Schalt­kreisen werden – Datenblätter mit genaueren Informationen über heute verwendeten Typen wie CD4007UBE, HCF4007UB o. ä sind auf den einschlägigen Seiten verfügbar.

Faksimile

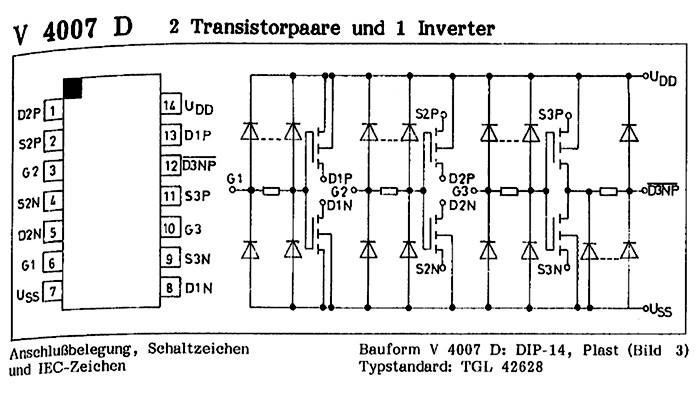

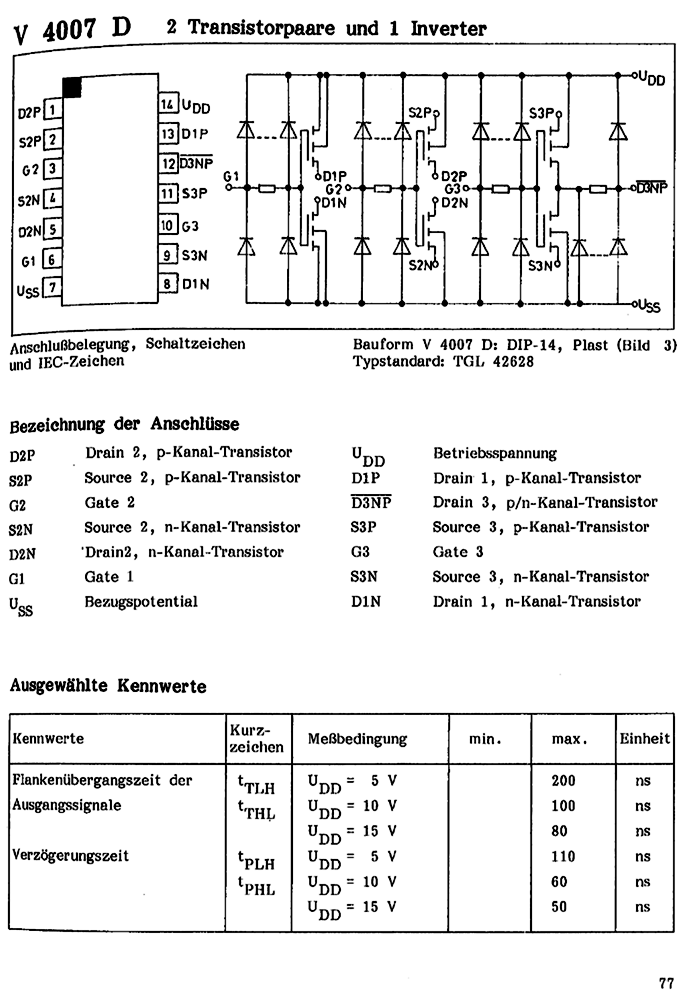

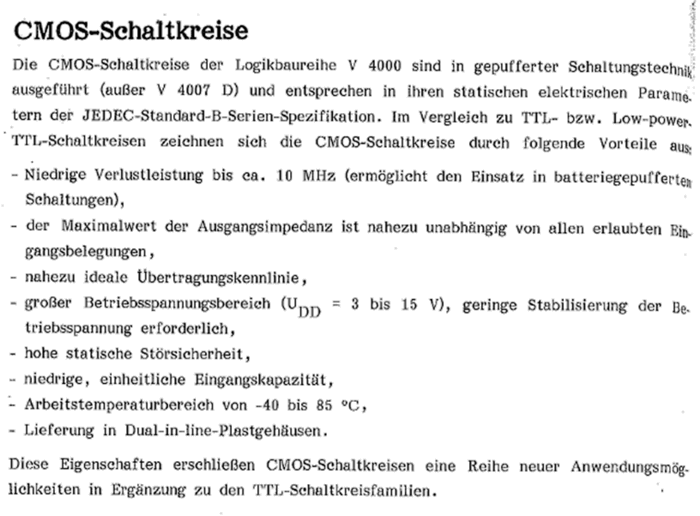

Abb. D.18: Datenblatt des CMOS-Transistorarrays V 4007.

nach oben

Leuchtdioden

Faksimile

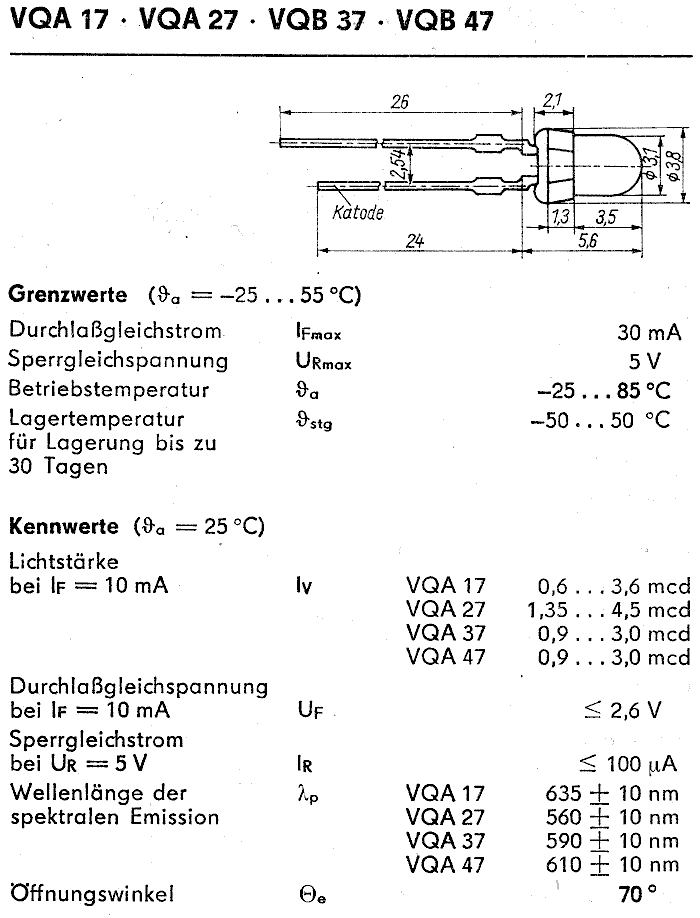

Abb. D.20: Datenblatt der Leuchtdiode VQA 17 ff.
