Die untube-Schaltung

Kapitelinhalt: [  Überspringen ]

Im Nachgang des Umbaus eines kleinen Übungsverstärkers VOX Path­finder 10 waren mehrere passive Be­grenzer­schaltungen mit vor­ge­spannten Dioden entwickelt und ausgemessen worden – die Schaltung mit zwei Graetz­brücken zuletzt hier.  An diesem Punkt setzte die weitere Arbeit wie auch dieser Artikel an – es ging darum, die Schaltung zu vereinfachen, hochohmiger zu machen (damit sie nicht nur an einem Vor­widerstand von 2,2 kΩ funktioniert) oder mit einfacher zu beschaffenden Standard­dioden zum Funktionieren zu bringen.

Ein mögliches Einsatz­gebiet der Schaltungen könnte die Modifikation von älteren oder Übungs­verstärkern (mit Dioden­klipp­stufe – Vor­widerstand auf zwei anti­parallele Dioden gegen Masse oder eine Ruhe­spannung) sein.

nach oben

Aufbau der Be­grenzer­schaltung

Zunächst zum grundsätzlichen Prinzip der Schaltung, siehe die folgende Abbildung 1

Schaltplan

Abb. 1: Prinzipielle Darstellung einer Be­grenzer­schaltung mit vor­ge­spannten Dioden in zwei Graetz­brücken.

Die Funktion einzelnen Dioden­(gruppen) – Schritt für Schritt:

Vor­spann­strom durch Rbias – Bauelemente dunkel­rot:

Von der Betriebs­spannungs­quelle durch den Bias­widerstand Rbias und die Dioden D1.3 und D2.4 fließt ein relativ hoher Vor­spann­strom Ibias (≤10 mA) nach Masse.

Obere Vorspannung über D1.3 (UD etwa 600 mV)

Über D1.3 fällt eine Dioden­spannung von etwa 700 mV ab.  Diese Spannung ist durch den relativ geringen Innenwiderstand von D1.3 bei so hohen Dioden­strömen (RD ≈ 26 mV⋅ η / ID) ziemlich stabil – voraus­gesetzt, der Strom durch die anderen Dioden ist deut­lich kleiner als Ibias (d. h. Rbias muss deut­lich kleiner als Rvor sein)

Untere Vorspannung über D2.4 (UD auch etwa 600 mV):

Gleiches gilt für D2.4 – auch hier fällt eine Dioden­spannung von etwa 700 mV ab.

Vorgespannte „weich“ be­grenz­ende Dioden D1.1, D1.2, D2.1 und D2.2 (dunkelgrün):

An diesen Dioden liegt zunächst erst einmal etwa jeweils die halbe Dioden­spannung der „gesättigten“ Dioden D1.3 und D2.4 an – d. h. diese Dioden sind „vorgesättigt“ bzw. „vor­ge­spannt“ und werden schon bei sehr kleinen Spannungsänderungen an Ein- und Ausgang stärker leitend.

Dadurch wird das Sig­nal am Ausgang (rechte Seite von Rvor) schon bei kleinen Eingangs­spannungen begrenzt.  Dazu ist der Ausgangs­spannungs­bereich zwischen beginnender und voll­ständiger Be­grenzung größer, weil ja jeweils zwei Be­grenzer­dioden in Reihe geschaltet werden.

„Normale“ Be­grenzer­dioden D1.4 und D2.3

Wie eine „normale Clip-Stufe“ (mit anti­parallelen Dioden gegen Masse), wobei die Dioden nicht gegen Masse, sondern gegen die Verbindung zwischen D1.3 und D2.4 arbeiten.  Diese Dioden greifen ergänzend bei größeren Eingangs­spannungs­änderungen ins Geschehen ein.  Auch hier sollte deut­lich sein, dass der Vorspannstrom IBias deut­lich größer sein muss als der maximal mögliche Strom durch den Vor­widerstand Rvor, damit der Fußpunkt dieser beiden „normalen“ Be­grenzer­dioden, die Verbindung zwischen D1.3 und D2.4, hinreichend stabil ist.

(De)­sym­met­rier­widerstände RSymm,1 und gegebenen­falls RSymm,2

Diese Widerstände schließen eine oder zwei der vor­ge­spannten Dioden partiell kurz – das führt zum einen dazu, dass die Dioden­spannung und damit auch der Dioden­strom kleiner und der dif­fe­ren­ti­elle Wider­stand dieser Diode größer wird (weil der Strom durch D1.1, D1.2, D2.1 und D2.2 auch durch den Parallel­widerstand fließt).

  • Der dif­fe­ren­ti­elle Wider­stand jeder der beiden Zweige wird stärker durch einen festen Wider­stand bestimmt – die Kenn­linie wird etwas linearisiert.

  • Sind Rsymm,1 und Rsymm,2 unter­schied­lich groß, verschiebt sich die Ruhe­spannung am Ausgang der Be­grenzer­schaltung.

  • Weiter­hin verschiebt sich auch der Einsatz der zusätz­lichen bzw. „normalen“ Be­grenzer­dioden, d. h, die Halb­welle, in deren Richtung der Arbeits­punkt wandert, wird etwas weicher begrenzt als die andere.

Lediglich ein De­sym­met­rier­widerstand RSymm,1

Wird nur ein De­sym­met­rier­widerstand zugeschaltet, wird die Be­grenzer­kenn­linie asymmet­risch, wobei sich diese Asym­met­rie weniger der Sym­met­rie der Kurve als in der Lage des Arbeits­punktes zeigt.

Asym­met­rische Be­grenzer­diode D0 (Hardclip“-Diode, Dunkel­violett):

Wenn sich aber der Arbeits­punkt der Be­grenzer­kenn­linie bzw. die gemein­same Ruhe­spannung von Eingang und Ausgang aus der Mitte der Kenn­linie hinaus beispiels­weise „nach unten“ verschiebt, und dann der oberen der beiden „normalen“ Be­grenzer­dioden (hier D2.3) eine weitere Diode D0 mit geringerem Emissions­koeffizienten η und geringerer Fluss­spannung (d. h. eine Schottky- oder Germanium­diode) parallel­geschaltet wird, dann wird die obere Be­grenzung der Kenn­linie zum einen härter und zum anderen wieder in Richtung des neuen Arbeits­punktes verschoben, so dass im Ergebnis eine Be­grenzer­kenn­linie entsteht, die in Bezug auf die maxi­malen positiven und negativen Ausgangs­spannung grob symmet­risch, aber in der Form der Be­grenzung deut­lich asymmet­risch ist.

Vor­widerstand Rvor

Da einige der Be­grenzer­dioden (D1.1, D1.2, D2.1 und D2.2) vor­ge­spannt sind und nicht vollständig sperren, sondern einen dif­fe­ren­ti­ellen Wider­stand rD umgekehrt proportional zum Dioden­strom ID haben, ist die Fest­legung des passenden Vor­widerstandes deut­lich kritischer als bei einer einfachen Be­grenzer­schaltung mit zwei anti­parallelen Dioden – mit Änderung des Vor­widerstandes ändert sich nicht nur die Lage des Einsatzes der Be­grenzungen, sondern auch der Sig­naldämpfung bei sehr kleinen Sig­nalen und die Form der Be­grenzer­kenn­linie, da der Vor­wider­stand und die Gesamtheit aller dif­fe­ren­ti­ellen Widerstände der Dioden immer eine Sig­nal­spannungs­teiler bilden.

Kurz – nicht jede Diode bzw. Graetz­brücke ist für jeden Vor­widerstand ge­eig­net.

nach oben

Prinzip der Be­grenzer­schaltung

Nach vielen Worten und Formelzeichen der Versuch einer bildlichen Dar­stellung – die folgende Abbildung 2 zeigt noch einmal das Prinzip der Schaltung anhand der Kenn­linie einiger Verschaltungen.

Begonnen wird der Grundschaltung aus Vor­widerstand, Bias­widerstand und zwei diskreten Graetz­brücken (hier aus je vier Stück 1N4148) – Schaltung ähnlich der in Abbildung 1 ohne (De)­sym­met­rier­wider­stände Rsymm,1 und Rsymm,2 und ohne Hardclip-Diode D0.  Vor­widerstand Rvor mit 2,2 kΩ; Vor­spann­strom knapp 8 mA.

EXCEL-Diagramm

Abb. 2: Ableitung der Be­grenzer­schaltung mit vor­ge­spannten Dioden anhand der Kenn­linien – ohne De­sym­met­rier­widerstand und Hardclip-Diode (grün), mit De­sym­met­rier­widerstand und ohne Hardclip-Diode (Doppel­linie schwarz) sowie mit De­sym­met­rier­widerstand und Hardclip-Diode (rot).  .

Die grünen Graphen („UA vor­ge­spannt“) und (Wachstum vor­ge­spannt“) zeigen die Ein- / Ausgangs-Kenn­linie und deren Ableitung nach der Eingangs­spannung.

Die vor­ge­spannten Dioden haben insgesamt einen dif­fe­ren­ti­ellen Wider­stand deut­lich größer als der Vor­widerstand Rvor (im Null­durch­gang hat der Sig­nal­spannungs­teiler aus Rvor und den Dioden eine Teiler­verhältnis von größer 0,8); die Be­grenzung setzt aber sofort schon bei kleinen Sig­nalen ein und es entsteht eine runde kontinuier­lich sym­met­risch gekrümmte Kenn­linie.

Mit dem Zuschalten eines De­sym­met­rier­widerstandes (schwarze Doppel­linien­graphen) wird die Kenn­linie deut­lich flacher – zum einen steigt der ausgangs­seitige Sig­nal­pegel, zum anderen der für eine Ver­zerrung not­wendige Eingangs­signal­pegel.  Dazu wandert der Arbeits­punkt nach unten in den Bereich, wo die untere Halb­welle des Sig­nals begrenzt wird.  Die Ver­zerrung bei großen Sig­nalen wird so deut­lich asym­met­risch.

Mit dem Zuschalten der Hardclip-Diode D0 (rote Graphen) wird letzterem abgeholfen, die obere Halb­welle wird jetzt – „später“ und härter als die untere – auf vergleichbare maximale Ausgangs­spannungen begrenzt.  Insgesamt entsteht eine sanft asym­met­rische Kenn­linie, für kleine Sig­nale fast quadratisch (vor­aus­sicht­lich mit deut­licher Betonung der k2), beide Halb­wellen werden unter­schied­lich hart, aber immer noch „röhren­ähnlich“ bzw. „weich genug“ begrenzt.

Allerdings sind die dahinterliegenden mathematischen Zusammenhänge schon bei idealen Dioden (die der durchaus idealisierten Shockley-Gleichung folgend) einigermaßen komplex.  Das heißt, es sollte hoffentlich klar sein, dass diese Schaltung nicht so simpel dimensioniert werden kann wie die übliche Be­grenzer­schaltung mit zwei anti­parallelen Dioden, weil die verschiedenen Parameter – Größe des Vor­widerstandes, Auswahl der Graetz­brücken wie der Hardclip-Diode, der Wert von De­sym­met­rier- und Bias­widerstand – aufeinander abgestimmt werden müssen.

nach oben

Kurvensimulationen mit EXCEL

Kapitelinhalt: [  Überspringen ]

Vorüberlegungen

Kapitelinhalt: [  Überspringen ]

Die weitere Beschäftigung mit der Be­grenzer­schaltung mit vor­ge­spannten Dioden brachte drei ver­wert­bare Schaltungs­entwürfe hervor.  Allerdings konnten diese Schaltungen nicht streng „Top down“ aus Parametern abgeleitet werden – dazu sind die Schaltungen mit mehreren Dioden wegen deren exponentiellen Kenn­linien zu kompliziert – sondern es wurde in Teilen auch nach „Trial & Error“ gearbeitet.

Dabei boten die zur Verfügung stehenden Simulationsprogramme nach Kenntnis des Autors entweder keine ausreichend genauen Modelle der Dioden und / oder erlaubten keine Ausgabe von Kenn­linien­(werte­listen) – es blieb also als letztes Entscheidungs­kriterium zur Beurteilung einer Schaltung nur das (mühsame wie fehlerträchtige) händische Ausmessen statischer Kenn­linien.

Um diese wunder­schön beruhigende Fleiß­arbeit auf ein Minimum zu beschränken wurde eine Möglichkeit gesucht, die Schaltungen durch­zu­rechnen bzw. grob „mit EXCEL zu simulieren“.  Dazu bedarf es natürlich einer halbwegs realistischen mathematischen Beschreibung zumindest des statischen Verhaltens jeder Diode, soll heißen, die Dioden müssen aus­ge­messen werden, um hieraus verlässliche Dioden­modelle des statischen Verhaltens der Diode abzuleiten.

nach oben

Dioden­modelle

Die verwendeten Dioden waren dazu vorher in einer simplen Mess­schaltung (von gemessener Vorspannung 9 V bzw. 1,5 V über einen einstellbaren Vor­widerstand 1 kΩ bis 4,7 MΩ auf die Diode, deren Spannung mit einem relativ hoch­ohmigen Voltmeter Ri = 10 MΩ gemessen wurde) aus­ge­messen worden und ihre statischen Kenn­linien (ID = f(ID) und rD = f(ID)) in ein Dia­gramm eingetragen wurden.  Daneben wurden in gleicher Form die Graphen von mathe­matischen Modellen gelegt, und deren Para­meter soweit angepasst, dass die Kurven weit­gehend über­einander­liegen – kurz, die Dioden wurden grafisch modelliert, und zwar nach folgender Gleichung:

\begin{eqnarray} &&\textbf{Shockley-Gleichung einer idealen Diode} \\~\\ U_{D} & = & U_T\cdot{} η\cdot{} \ln \left( \frac{I_D}{I_{S}} + 1 \right) \\~\\ &&\textbf{Verwendete Modell-Gleichung} \\~\\ U_D & = & U_T\cdot{} η_{1}\cdot{} \ln \left( \frac{I_D}{I_{S,1}} + 1 \right) + \\~\\ && U_T\cdot{} η_{2}\cdot{} \ln \left( \frac{I_D}{I_{S,2}} + 1 \right) + \\ && \textrm{… }+ \\~\\ && I_{D}\cdot{} r_{bahn} \tag{1}\end{eqnarray}

Die Diode wurde also als Serien­schaltung idealer Dioden (laut Shockley-Gleichung) und einem Bahn­wider­stand „zusammen­gebaut“. Die folgende Abbildung 3 zeigt das Ganze am Beispiel der Schottky­diode 1N5817 – hier wurde im Messbereich bis knapp 10 mA kein relevanter Bahn­wider­stand gemessen bzw. die gemessene Kenn­linie konnte mit einer zweiten Sub-Diode treffender modelliert werden als mit einem Bahn­wider­stand:

EXCEL-Diagramm

Abb. 3: Statische Kenn­linie der verwendeten Diode 1N5817

Es ist ein für große Schottky­dioden nicht untypischer relativ hoher Sperrstrom von knapp 0,6 µA (ähnliche Werte wurden auch in Modellen für PSPICE gesehen) und ein η von etwa eins gefunden worden.  Ähnlich, wenn auch mit deut­lich geringerem Sperrstrom, verhält sich die Schottky­diode 1N60P

EXCEL-Diagramm

Abb. 4: Statische Kenn­linie der verwendeten Diode 1N60P, ermittelt an zwei Exemplaren.

Als dritte mögliche Hardclip-Diode wurde die russische/sowjetische Germanium­diode Д9Е in Betracht gezogen – hier in Abbildung 5 die gemessene statische Kenn­linie und ein Modell, bestehend aus drei idealen Dioden und einem Bahnwiderstand:

EXCEL-Diagramm

Abb. 5: Statische Kenn­linie der verwendeten Diode Д9Е

Weiterhin wurden noch, für die Verwendung als „Graetz­brücken-Dioden“ D1.1 – D2.4 (bzw. als einzelne Dioden D1 – D8) die Diode 1N4148, die Graetz­brücke B500D und die Doppel­diode SAL41 aus­ge­messen – die folgende Tabelle 1 enthält die ermittelten Parameter:

Tab. 1:  Modell­parameter der ausgemessenen Dioden:
Diode IS,1 η1 IS,2 η2 rbahn Anmerkungen
B500D 6⋅10−8 mA1,33 6⋅10−2 mA 0,45  –Graetz­brücke
1N4148 2,4⋅10−6 mA1,84 –  –   –Standard­diode
1N5817 5,5⋅10−4 mA0,99 2 mA 0,2  –Schottky­diode
1N60P 6⋅10−5 mA 1 –  – 1 ΩSchottky­diode
SAL417,5⋅10−10 mA 1,2 –  – 9 Ωharte Be­grenzung
Д9Е 2,7⋅10−6 mA 1,1 5⋅10−5 mA 1,16 ΩI3 =4,5⋅10−5;
η = 1,7;
Germanium

Anschließend noch, zur bildlichen Ver­deut­lichung, die Kenn­linien der drei verwendeten Silizium­dioden in einem Diagramm:

EXCEL-Diagramm

Abb. 6: Statische Kenn­linien der verwendeten Dioden 1N4148 sowie von jeweils einer Diode SAL41 (Doppel­diode) und B500D (Graetz­brücke).

Es fällt auf, dass die SAL41 (HFO) ein wenig aus dem Rahmen fällt – durch einen kleinen Emissions­koeffizienten von 1,2 ist der Übergang vom Sperren in die Sättigung kleiner (fast wie bei einer Germanium­diode) liegt aber durch einen extrem kleinen Sperrstrom bei relativ hohen Dioden­spannungen – die Graphen sind also steiler und liegen im Diagramm weiter rechts. Als Be­grenzer­diode in einer üblichen Be­grenzer­schaltung mit zwei anti­parallelen Dioden würde die SAL41 zu einer eher harten Be­grenzung führen.

Im Diagramm ist lässt sich schon erahnen, dass die SAL41 in einer Schaltung entsprechend Abbildung 1 für größere Vor­wider­stände ge­eig­neter ist – die Vor­spannung (über D1.3 und D2.4) ist zwar etwas größer, die vor­ge­spannten Dioden (D1.1, D1.2, D2.1 und D2.2) haben dann aber bei der halben Vorspannung einen voraussichtlich deut­lich höheren dif­fe­ren­ti­ellen Innen­widerstand als beispiels­weise eine 1N4148 oder eine Diode der Graetz­brücke B500D

nach oben

Ableitung der Kenn­linien

Nun zur Simulation der Kenn­linien in EXCEL. Die Kenn­linien wurden folgendermaßen berechnet:

Statische Spannungen:

Die Spannungen über den die Vorspannung erzeugenden Dioden D1.3 und D2.4 wurden als fix angenommen – das stimmt so lange, wie die Ströme durch die vor­ge­spannten Dioden D1.1, D1.2, D2.1 und D2.2, durch die üblichen Be­grenzer­dioden D1.4 und D2.3 sowie durch Hardclip-Diode D0 deut­lich kleiner sind als der Vor­spann­strom durch Rvor

Das heißt, die Rückwirkung des sich ändernden Stromes durch die Vorspann­dioden D1.3 und D2.4 auf die Vor­spannung wird in dieser Simulation vernachlässigt.

Vom Ausgang zu Eingang.

Es wurden für einen festzulegenden Ausgangs­spannungs­bereich die Ströme durch die einzelnen Pfade der Be­grenzer­schaltung

  • die Ströme durch die oberen vor­ge­spannten Dioden; d. h. durch D1.1 in Serie mit Rsymm,2 || D1.2 , auf die die Spannungsdifferenz zwischen Eingangs­spannung und oberer Vorspannung abfällt,

  • die Ströme durch die unteren vor­ge­spannten Dioden, über denen die Eingangs­spannung gegen Masse abfällt,

  • die Ströme durch die „normalen“ Be­grenzer­dioden D1.4 und D2.3 – Spannungsabfall hier die Differenz­spannung zwischen Eingangs­spannung und der unteren Vorspannung (Spannung D1.4 und D2.3 mit wechselndem Vorzeichen),

  • sowie die Ströme durch die Hardclip-Diode D0

summiert und, mit dem Vor­widerstand Rvor multipliziert, der Ausgangs­spannung zugeschlagen, um die zugehörige Eingangs­spannung zu berechnen.

Kenn­linienapproximation:

Da sich bei dem verwendeten Dioden­modell nach Gleichung 1 (Serienschaltung mehrerer idealer Dioden) ledig­lich die Dioden­spannung aus dem Dioden­strom ableiten lässt, mussten für alle fünf genannten Ströme (durch den oberen und unteren Zweig mit vor­ge­spannten Dioden, die beiden „normalen“ Be­grenzer­dioden und die Hardclip-Diode) Matrizen zur linearen Approximation angelegt werden.

Festlegung Ausgangs­spannungs­bereich:

Die Kenn­linie wird ja, wie oben beschrieben, „rückwärts“ berechnet – zu jeder Ausgangs­spannung die passende Eingangs­spannung.  Der Spannungs­bereich, für den die Kenn­linie berechnet wird, bewegt sich dabei linear (in 200 Stufen) zwischen einer minimalen und maximalen Ausgangs­spannung – minimale und maximale Ausgangs­spannung werden jeweils so festgelegt, dass ein sinnvoller Eingangs­spannungs­bereich überstrichen wird.

Verschiebung des Arbeits­punktes in den Koordinaten­ursprung:

Es wird die Tabellen­zeile (die Ausgangs­spannung) ermittelt, in der das Vorzeichen der Differenz zwischen Ein- und Ausgangs­spannung das Vorzeichen wechselt – diese Tabellen­zeile repräsentiert die Ruhe­lage.  Die Ein- und Ausgangs­spannung in dieser Tabellen­zeile werden von den berechneten Werten abgezogen und so die Kenn­linie mit dem Arbeits­punkt in den Koordinaten­ursprung des Kenn­linien­diagramms gezogen.

Vergleichs­kenn­linie:

Für eine „normale“ Hardclip-Schaltung mit zwei anti­parallelen Dioden 1N4148 mit gleichem Vor­widerstand Rvor wird die Ein- / Ausgangs­kenn­linie berechnet und eben­falls ins Diagramm übernommen.

Berechnetes „Wachstum“:

Die Ableitung des Wachstums (∂ UA /  ∂ UE), d. h. der Ableitung der Änderung der Ausgangs­spannung gegen die der Eingangs­spannung, wird eben­falls ins Kenn­linien­diagramm der Be­grenzer­schaltung eingetragen – sie ermöglicht eine genauere Beurteilung der eigentlichen Kenn­linie.

Die in den folgenden Kapiteln dargestellten Kenn­linien (beispielsweise in Abbildung 9 oder Abbildung 10) sollten als bildliche Erklärung hilfreich sein.

nach oben

Kleiner Vor­widerstand Rvor = 2,2 kΩ

Kapitelinhalt: [  Überspringen ]

Nun die EXCEL-Modellierungen einiger Be­grenzer­schaltungen, von denen dann drei Schaltungen genauer ausgemessen wurden.  Zuerst die Schaltungen mit Rvor = 2,2 kΩ:

nach oben

A:  Schaltung aus dem umgebauten Pfadfinder

Begonnen wurde bei der Kenn­linienberechnung mit einer Schaltung, wie sie der Autor für den Umbau des Verstärkers VOX Path­finder 10 bereits umgesetzt hat – die folgende Abbildung 7 zeigt etwa die realisierte Schaltung,

Schaltplan

Abb. 7: Ungefähre Darstellung der in den Verstärker VOX Path­finder 10 eingebauten asym­met­rischen Be­grenzer­schaltung.

während die darauffolgende Abbildung 8 deren Anpassung an die Modellierung in EXCEL darstellt (Es gibt nur eine Betriebs­spannung; keine sym­met­rische):

Schaltplan

Abb. 8: Schaltung nach obiger Abbildung 7 mit asym­met­rischer Speisung.

Diese Schaltungs­anordnung wurde nun wie oben beschrieben in EXCEL simuliert – die folgende Abbildung 9 enthält die statische Kenn­linie für den gesamten zu erwartenden Eingangs­spannungs­bereich:

EXCEL-Diagramm

Abb. 9: Berechnete Kenn­linie einer Schaltung entsprechend Abbildung 8

Das Diagramm zeigt für große Sig­nale eine leicht asym­met­rische Be­grenzung (maximale Ausgangs­spannungen −0,47 V und +0,38 V, d. h. der Arbeits­punkt liegt bei etwa 45 % des Aus­steuerungs­bereiches).  Nun die Detail­ansicht für den Eingangs­spannungs­bereich ±2 V (in der folgenden Abbildung 10):

EXCEL-Diagramm

Abb. 10: Berechnete Kenn­linie einer Schaltung entsprechend Abbildung 8 (Detail­darstellung)

Was ist an Informationen dazugekommen:  Kleine Sig­nalen werden auf etwa 47 % gedämpft, d. h. die mittlere Dämpfung bei kleinen Sig­nalen liegt bei etwa 6 dB.  Weiterhin werden kleine Sig­nale in der unteren Halbwelle eher sanft begrenzt, aber in der oberen Halbwelle eher nicht verstärkt (das „Plateau“ im Wachstums­graphen rechts von der y-Achse).  Das entspricht nicht ganz dem Ideal der leichten Ver­zerrung an einer gekrümmten Kenn­linie.

Ein weiteres Detail soll hier noch erwähnt werden, weil seine Herkunft nicht hundertprozentig klar ist – beim Einsetzen der oberen Be­grenzung (UE ≈ 0,24 V) gibt es einen kleinen Sprung zumindest im Wachstums-Graphen.  Hier beginnt die Schottky­diode 1N5817 leitend zu werden.  Es ist aller­dings möglich, dass sich hier nur der relativ hohe Sperrstrom und die Unsauberkeiten einer linearen Approximation zu etwas Häss­lichem verstärken.

Diese Schaltung wurde allerdings bei den Vorarbeiten für die Modifikation des Verstärkers VOX Path­finder 10 schon einmal untersucht (Original­artikel siehe hier) – eine Mess­schaltung C5 war mit Sinus­signalen unter­schied­lichen Pegels ausgemessen worden; dabei konnten Oszillo­gramme und Lissajous­figuren aufgenommen werden.  Zunächst die Mess­schaltung:

Schaltplan

Abb. 11: Schaltplan von Mess­schaltung C5 aus dem Anhang C des Artikels zur Modifikation des VOX Path­finder 10

Der Vor­spann­strom Ibias ist hier vermut­lich etwas kleiner als 9 mA, was aber keine Rolle spielen sollte – Ibias ist immer noch deut­lich kleiner als der Strom durch den Vor­wider­stand.  Die Dämpfung von 6,4 dB bei sehr kleinen Sig­nalen entspricht etwa dem, was im Ergebnis der EXCEL-Simulation in Abbildung 10 zu erkennen ist.

Tab. 2: Sig­nalpegel und -dämpfungen, gemessen an Mess­schaltung C5
usig ueing. uausg. Dclean
[ Veff ] [ Vpp ] [ Veff ] [ Vpp ] [ Veff ] [ dB ]
250 mV 610 mV 210 mV 290 mV 100 mV −6,4 dB
500 mV 1,18 V 420 mV 470 mV 180 mV (zerrt)
1 V 2,25 V 800 mV 610 mV 250 mV (zerrt)
3,11 V 6,83 V 2,42 V 790 mV 350 mV (zerrt)

Auch die die aufgenommenen Sig­nal­formen und Lissajous­figuren passen zur Kenn­linie in Abbildung 10

Bilder­tabelle 3: Sig­nalverläufe und Lissajous-Figuren, aufgezeichnet am Vor­widerstand von Mess­schaltung C5 (Zum Öffnen klicken)
Oszillo­gramme
Mess­schaltung C5 –
ueing. und uausg.
X-Y-Graphen
Mess­schaltung C5 –
uausg. vs. ueing.
Ein­gangs­signal­spannung: ueing.,eff 210 mV
Oszillo­grammueing. (grün): 100 mV / Div,
uausg. (rot): 50 mV / Div
X-Y-Graphueing. (hor.): 100 mV / Div,
uausg. (vert.): 20 mV / Div
Ein­gangs­signal­spannung: ueing.,eff 420 mV
Oszillo­grammueing. (grün): 250 mV / Div,
uausg. (rot): 100 mV / Div
X-Y-Graphueing. (hor.): 250 mV / Div,
uausg. (vert.): 50 mV / Div
Ein­gangs­signal­spannung: ueing.,eff 800 mV
Oszillo­grammueing. (grün): 500 mV / Div,
uausg. (rot): 100 mV / Div
X-Y-Graphueing. (hor.): 500 mV / Div,
uausg. (vert.): 50 mV / Div
Ein­gangs­signal­spannung: ueing.,eff 2,42 V
Oszillo­grammueing. (grün): 1 V / Div,
uausg. (rot): 100 mV / Div
X-Y-Graphueing. (hor.): 1 V / Div,
uausg. (vert.): 50 mV / Div

nach oben

B:  Andere Hardclip-Diode 1N4148

Wegen der oben erwähnten möglicherweise etwas hässlichen Be­grenzung durch die 1N5817 als Hardclip-Diode wurden mit die EXCEL-Simulation einer anderen Hardclip-Diode (einer 1N4148) und einem De­sym­met­rier­widerstand von 10 kΩ fortgesetzt – die folgende Abbildung 12 zeigt die Schaltungs­anordnung

Schaltplan

Abb. 12: Schaltung entsprechend der in Abbildung 8 – die Hardclip-Diode 1N5817 wurde durch eine 1N4148 ausgetauscht.

und das Diagramm in Abbildung 13 die Kenn­linie bei großen Eingangs­signalen:

EXCEL-Diagramm

Abb. 13: Berechnete Kenn­linie einer Schaltung entsprechend Abbildung 12

Nun, Minimal- und Maximal­spannung verändern sich (UA,min = 0,47 V und UA,max = 0,76 V; Arbeits­punkt bei 38 %), was beim Wechsel zu ledig­lich einem De­sym­met­rier­widerstand nicht überrascht.  Nun in Abbildung 14 die „Klein­signal­kenn­linie“:

EXCEL-Diagramm

Abb. 14: Berechnete Kenn­linie einer Schaltung entsprechend Abbildung 12 (Detail­darstellung)

Hier gibt es keinen „Knick“ beim Eingreifen der Hardclip-Diode – aller­dings unterscheiden sich die Be­grenzungen der oberen und unteren Halbwelle in ihrer Schärfe wenig (was mit ähnlichen Emissions­koeffizienten der Be­grenzer­schaltung zu tun hat – „unten“ zwei der Dioden des B500D, d. h. ηgesamt = 2⋅ 1,33 = 2,66; „oben“ eine 1N4148, d. h. η = 1,84).

Dabei liegt hier der Arbeits­punkt einigermaßen mittig im einseitig (fast quadratisch) gekrümmten Bereich der Kenn­linie (das Wachstum nimmt hier fast linear zu), was aber im Zusammenhang steht zu deut­lich asym­met­rischen Be­grenzungen („harte“ Be­grenzung oben und „weiche“ Be­grenzung unten; UA,min = −0,33 V und UA,max = +0,62 V bei einem Eingangs­spannungs­hub von ±2 V).

Das Wachstum im Arbeits­punkt liegt bei etwa 64 %, das maximale Wachstum liegt mit etwa 82 % knapp ein 30 % darüber.

nach oben

C:  Einzelner De­sym­met­rier­widerstand und Hardclip-Diode 1N5817

Dazu (und immer noch für zwei Graetz­brücken B500D und einen Vor­widerstand von 2,2 kΩ) eine weitere Schaltung, wieder mit einer Hardclip-Diode 1N5817 und einem einzelnen De­sym­met­rier­widerstand – siehe die folgende Abbildung 15

Schaltplan

Abb. 15: Schaltung entsprechend der in Abbildung 8 – anstelle der beiden (De)­sym­met­rier­widerstände 10 kΩ und 2,2 kΩ arbeitet hier nur ein De­sym­met­rier­widerstand 3,3 kΩ.

Dazu zuerst die „grobe“ Kenn­linie für große Eingangs­signale (Abbildung 16):

EXCEL-Diagramm

Abb. 16: Berechnete Kenn­linie einer Schaltung entsprechend Abbildung 15

Ein Bereich der Minimal- / Maximal­spannungen zwischen −0,42 V und +0,42 V steht für einen mittigen Arbeits­punkt bei großen Sig­nalen.

EXCEL-Diagramm

Abb. 17: Berechnete Kenn­linie einer Schaltung entsprechend Abbildung 15 (Detail­darstellung)

Auch bei kleineren Eingangs­signalen (±2 V) liegt der Arbeits­punkt zum einen etwa in der Mitte des Ausgang­signal­bereiches (UA,min = −0,30 V und UA,max = 0,36 V; Arbeits­punkt bei 45 %) und zum anderen in der Mitte eines einseitig gebogenen Kenn­linien­teils.  Dabei ist die obere Be­grenzung durch die Schottky­diode 1N5817 deut­lich härter als die untere.

Soviel zu der in Abbildung 15 gezeigten Schaltung.

Auch diese Schaltungs­anordnung wurde in ähnlicher Form (sym­met­rische Betriebs­spannung, Halbwellen bei „harter“ und „weicher“ Be­grenzung vertauscht) schon einmal untersucht – als Schaltung A3 im ersten Anhang des Artikels zur Modifikation des VOX Path­finder 10.  Zunächst die dortige Mess­schaltung:

Schaltplan

Abb. 18: Schaltplan von Mess­schaltung A3 im Anhang A des Artikels zur Modifikation des VOX Path­finder 10

Dazu die dort im Mess­aufbau gemessenen Ruhe­spannungen – die gemessenen Sättigungs­spannungen UF = −696 mV UK = +694 mV der rechten äußeren Dioden sind etwas kleiner als in der Berechnung mit EXCEL (dort 702 mV).

Tab. 4: Spannungen, gemessen in Schaltung A3 (siehe Abbildung 18)
UF UG UA UI UK
−696 mV −281 mV 147 mV 236 mV 694 mV

Außerdem damals die aufgenommenen Oszillo­gramme und Lissajous­figuren.  Es lässt sich erkennen, dass die einseitige Krümmung der Kenn­linie bei kleinen Sig­nalen auch hier durch den Arbeits­punkt durch­geht und beide Halb­wellen betrifft, d. h. dass der Arbeits­punkt mitten im Bereich der einseitig gekrümmten Kenn­linie liegt.

Bilder­tabelle 5: Sig­nalverläufe und Lissajous-Figuren, aufgezeichnet am Vor­widerstand von Mess­schaltung A3 (Zum Öffnen klicken)
Oszillogramme
Mess­schaltung A3 –
ueing. und uausg.
X-Y-Graphen
Mess­schaltung A3 –
uausg. vs. ueing.
Ein­gangs­signal­spannung: ueing.,eff  ≈ 450 mV
Oszillogrammueing. (grün): 200 mV / Div,
uausg. (rot): 100 mV / Div
X-Y-Graphueing. (hor.): 200 mV / Div,
uausg. (vert.): 50 mV / Div
Ein­gangs­signal­spannung: ueing.,eff  ≈ 850 mV
Oszillogrammueing. (grün): 250 mV / Div,
uausg. (rot): 100 mV / Div
X-Y-Graphueing. (hor.): 250 mV / Div,
uausg. (vert.): 50 mV / Div
Ein­gangs­signal­spannung: ueing.,eff  ≈ 1,6 V
Oszillogrammueing. (grün): 500 mV / Div,
uausg. (rot): 100 mV / Div
X-Y-Graphueing. (hor.): 500 mV / Div,
uausg. (vert.): 50 mV / Div

nach oben

D:  Einzelner De­sym­met­rier­widerstand und Hardclip-Diode 1N60P

In einer weiteren Variation wird die Hardclip-Diode ausgetauscht – anstelle der Schottky­diode 1N5817 eine Schottky­diode 1N60P.  Letztere hat einen deut­lich kleineren Sperrstrom, wodurch (bei gleichem Dioden­strom) mit einer höheren Dioden­spannung zu rechnen ist – der Hardclip könnte ein wenig weicher ausfallen.  Zunächst die Schaltung:

Schaltplan

Abb. 19: Schaltung entsprechend der in Abbildung 15 – Hardclip-Diode 1N60P

Jetzt die „große“ Kenn­linie für einen Eingangs­spannungs­hub von ±10 V – die maximale positive Ausgangs­spannung ist tatsächlich etwas größer (UA,min = 0,43 V und UA,max = 0,48 V; Arbeits­punkt etwa bei 47 %).

EXCEL-Diagramm

Abb. 20: Berechnete Kenn­linie einer Schaltung entsprechend Abbildung 19

Nun die Detail­darstellung:

EXCEL-Diagramm

Abb. 21: Berechnete Kenn­linie einer Schaltung entsprechend Abbildung 19 (Detail­darstellung)

Man könnte die Kenn­linie tatsächlich „schön“ nennen – alle Be­grenzungen und Übergänge sind fließend, die minimale Sig­nal­dämpfung (62 %) liegt auch hier etwa ein Drittel über der Dämpfung für sehr kleine Sig­nale (47 % bzw. etwa 6 dB).

nach oben

Großer Vor­widerstand Rvor = 22 kΩ

Kapitelinhalt: [  Überspringen ]

Bei der Über­legung, die ver­gleich­baren (aber hoch­ohmigeren) Be­grenzer­schaltungen mit anti­parallelen Dioden in anderer Effekt­geräte mit einer Be­grenzer­schaltung mit vor­ge­spannten Dioden zu modifizieren (zum Beispiel die in einem Ibanez CR5 Crunchy Rhythm – zwei anti­parallele 1N4148 hinter einem Vor­widerstand von 22 kΩ), zeigte sich ein Problem mit der Be­grenzer­schaltung mit zwei vor­ge­spannten Graetz­brücken – sie funktioniert bei so hohen Vor­wider­ständen nicht mehr.  Durch den großen Vor­wider­stand ist zum einen die Sig­nal­dämpfung schon bei kleinen Sig­nalen sehr groß (der Vor­wider­stand ist relativ groß gegen die dif­fe­ren­ti­ellen Widerstände der vor­ge­spannten Dioden) und es ist dadurch zum anderen kaum möglich, ausgangs­seitig die Be­grenzer­spannungen der Dioden zu erreichen.  Deswegen wurde mit anderen Dioden herum­probiert – konkret mit der Doppel­diode SAL41 (HFO).

Bei einem Dioden­strom von etwa 7 mA wird die SAL41 auf etwa 780 mV vor­ge­spannt (siehe das Kenn­linien­diagramm in Abbildung 6), so dass die vor­ge­spannten Einzeldioden bei einer Dioden­spannung von 390 mV einen dif­fe­ren­ti­ellen Wider­stand deut­lich größer 10 kΩ aufweisen dürften.  (Bei den Dioden der Graetz­brücke B500D wie bei der 1N5817 ist mit einer Vorspannung von etwa 700 mV bei den Vorspannungs­diode bzw. etwa 350 mV bei den vor­ge­spannten Be­grenzer­dioden zu rechnen; deren dif­fe­ren­ti­eller Wider­stand ist dann deut­lich kleiner.

nach oben

E:  Schaltung mit vier SAL41 und einer 1N5817 – Rsymm = 33 kΩ

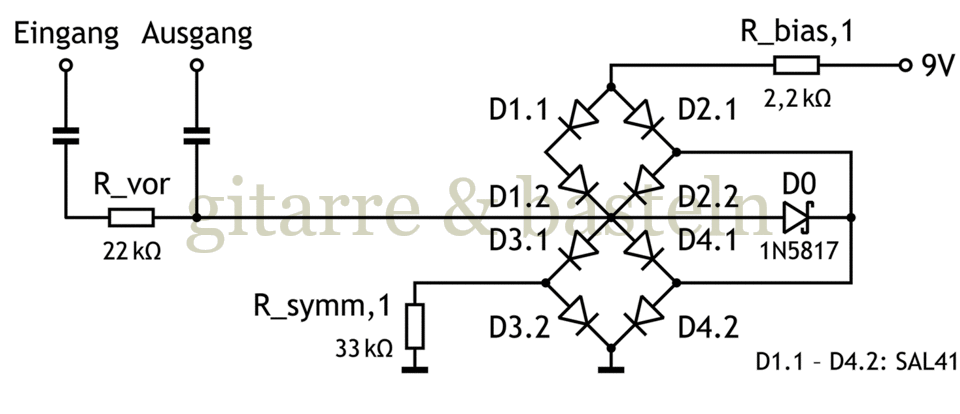

Die gefundene Schaltung mit vier Doppel­dioden SAL41 als Graetz­brücken und einer Schottky­diode 1N5817 als Hardclip-Diode zeigt die folgende Abbildung 22

Schaltplan

Abb. 22: Schaltung entsprechend der in Abbildung 1 – mit vier Doppeldioden SAL41, einem Vor­widerstand 22 kΩ, einem De­sym­met­rier­widerstand von 33 kΩ, einem Bias-Widerstand von 2,2 kΩ und einer Hardclip-Diode 1N5817

Ausgehend von den speziellen Eigenschaften der SAL haben sich nicht nur der Vor­widerstand, sondern auch der Bias-Widerstand und der De­sym­met­rier­widerstand geändert – die Ent­wicklung dieser Schaltung soll im Folgenden kurz beschrieben werden.

Kenn­linie ohne De­sym­met­rier­widerstände und ohne Hardclip-Diode:

Zunächst wird die Kenn­linie ohne De­sym­met­rier­widerstände und ohne Hardclip-Diode abgeleitet – siehe die Be­grenzer­kenn­linie in der folgenden Abbildung 23 im Vergleich zur Be­grenzer­kenn­linie zweier anti­paralleler Dioden 1N4148; eben­falls an einem Vor­widerstand 22 kΩ:

EXCEL-Diagramm

Abb. 23: Berechnete Kenn­linie einer Schaltung entsprechend Abbildung 22 – ohne Rsymm,1 und ohne D0 (Detail­darstellung)

Die Kenn­linien sich durch­aus ähnlich und die der Schaltung mit den vor­ge­spannten SAL41 ist auch für kleine Sig­nale relativ homogen (und wird nicht bei sehr kleinen Sig­nalen, d. h. in der Mitte der Kenn­linie, plötzlich deut­lich steiler.

Sym­met­rische Parallel­widerstände:

Der Einsatz sym­met­rischer Parallel­widerstände ist deswegen hier gar nicht erforderlich oder sinnvoll – die Kenn­linie würde damit nicht viel anders aussehen als die Referenz­kenn­linie (der beiden anti­parallelen 1N4148 an einem Vor­widerstand von 22 kΩ).

Ein asym­met­rischer Parallel­widerstand:

Durch einen Wider­stand parallel zu einer der unteren vor­ge­spannten Dioden (hier ist es D3.1) fällt die Ruhe­spannung am „Eingang“ der Be­grenzer­schaltung, der Arbeits­punkt wandert nach links unten bzw. die Kenn­linie wird nach rechts oben verschoben.

EXCEL-Diagramm

Abb. 24: Berechnete Kenn­linie einer Schaltung entsprechend Abbildung 22 – ohne D0 (Detail­darstellung)

Das heißt, diese verschobene Kenn­linie ist vor allem in Bezug auf die Be­grenzung­spannungen asymmet­risch, weniger in Bezug auf die Härte der Be­grenzungen selbst.

Einsetzen der asym­met­rischen Hardclip-Diode:

Letzteres wird mit dem Einsatz der asym­met­rischen Hardclip-Diode korrigiert – nach einem einseitig gekrümmten Kenn­linien­bereich um den Koordinatenursprung herum setzt sich die Krümmung für die untere Halbwelle in Richtung geringeren Wachstums fort, während für die obere Halbwelle eine deut­lich härtere Be­grenzung einsetzt.

Dabei liegt die geringstmögliche Dämpfung (etwa 62 %) ungefähr ein Drittel über der Dämpfung für sehr kleine Sig­nale (etwa 47 %).

EXCEL-Diagramm

Abb. 25: Berechnete Kenn­linie einer Schaltung entsprechend Abbildung 22 (Detail­darstellung)

Allerdings machen ins­be­sondere die Wachstums-Graphen in obigen Detail-Diagrammen noch ein Problem der Simulations­rechnung (bzw. einer schlechten Planung) deut­lich – der Wachstums­graph „springt“.  Das könnte daran liegen, dass die Auflösung der Ausgangsspannungen feiner ist als die Auflösung des Modells, nach dem die Dioden­ströme approximiert werden.  Das kann möglicherweise auch den harten Kenn­linien­sprung um das Einsetzten des Stroms durch die Schottky­diode erklären.

Abschließend zu obigem Diagramm in Abbildung 25 noch einmal die „Großdarstellung“ in der folgenden Abbildung 26

EXCEL-Diagramm

Abb. 26: Berechnete Kenn­linie einer Schaltung entsprechend Abbildung 22

Auch hier sind die Be­grenzungen für große Sig­nale ziemlich symmet­risch (UA,min = −0,34 V und UA,max = +0,37 V; Arbeits­punkt bei etwa 48 % des Aus­steuerungs­bereiches), für Sig­nale in einem einfachen Effektgerät (Eingangs­spannungs­hub bis ±4,5 V) ändert sich das nur wenig (UA,min = −0,28 V und UA,max = +0,35 V; Arbeits­punkt bei etwa 44 % des Aus­steuerungs­bereiches).

nach oben

F:  Schottky­diode 1N60P als Hardclip-Diode

In Anbetracht des eher harten Be­grenzer­einsatzes bei Verwendung der Schottky­diode 1N5817 als Hardclip-Diode wurden die Kenn­linien noch einmal mit einer anderen Schottky­diode, der 1N60P, gerechnet.  Die 1N60P hat ebenf­alls einen Emissions­koeffizienten η von etwa eins, aller­dings einen knapp zehnmal kleineren Sperrs­trom, so dass die Spannungen über der Diode bei gleichem Dioden­strom vor­aus­sicht­lich um etwa 60 mV (ln(10) ⋅UT ≈ 2,3 ⋅ 26 mV) größer sind.

Abbildung 27 zeigt den den Berechnungen zugrundeliegenden Schaltplan,

Schaltplan

Abb. 27: Schaltung entsprechend der in Abbildung 22 mit einer Hardclip-Diode 1N60P anstelle einer 1N5817

und Abbildung 28 die Kenn­linien in der groben Darstellung:

EXCEL-Diagramm

Abb. 28: Berechnete Kenn­linie einer Schaltung entsprechend Abbildung 27

Im Verhalten bei größeren Eingangs­spannungen sind kaum Änderungen zu erkennen – die Ausgangs­spannungen bewegen sich hier zwischen Ua,min = 0,34 V und Ua,max = 0,41 V (Arbeits­punkt bei 45 %) für den großen Eingangs­spannungs­hub; bei einem Eingangs­spannungs­hub von ±4,5 V sind es Ua,min = 0,29 V und Ua,max = 0,39 V (Arbeits­punkt bei 43 %).

In der Detail­darstellung in Abbildung 28 sind Unterschiede zu der in Abbildung 25 zu erkennen:

EXCEL-Diagramm

Abb. 29: Berechnete Kenn­linie einer Schaltung entsprechend Abbildung 27 (Detail­darstellung)

Der häss­liche „Knick in der mathematischen Optik“ ist hier eben­falls deut­lich ausgeprägt, die Be­grenzung durch die Hardclip-Diode 1N60P scheint hingegen etwas sanfter zu sein.  Das maximale Wachstum (etwa 63 %) liegt auch hier ungefähr ein Drittel über dem für kleine Sig­nale (etwa 47 %) – ansonsten sind die Kenn­linien in ihrer Gestalt relativ gleich.

nach oben

G:  Germanium­diode Д9Е als Hardclip-Diode

Last but not least, zumindest für den Einsatz der SAL41, der Rechentest mit einer Germanium­diode, einer sowjetischen / russischen Д9Е – die folgende Abbildung 30 zeigt die Mess­schaltung, die den Berechnungen zugrunde lag,

Schaltplan

Abb. 30: Schaltung entsprechend der in Abbildung 22 mit einer Hardclip-Diode Д9Е anstelle einer 1N5817

und Abbildung 31 das Rechen­ergebnis für kleine Sig­nale:

EXCEL-Diagramm

Abb. 31: Berechnete Kenn­linie einer Schaltung entsprechend Abbildung 30

Nun, diese Germanium­diode mag schon bei kleinen Spannungen reagieren, für einen Einsatz als Hardclip-Diode ist sie nicht wirklich ge­eig­net – das Diagramm in obiger Abbildung 31 ähnelt deut­lich dem der Schaltung ohne Hardclip-Diode (siehe weiter oben in Abbildung 24).

Nicht­desto­trotz noch das große Kenn­linien­bild zur Ermitt­lung der Aus­steuerungs­grenzen – UA,min = 0,34 V, UA,max = 0,73 V und Arbeits­punkt bei 32 % des Aus­steuerungsbereiches:

EXCEL-Diagramm

Abb. 32: Berechnete Kenn­linie einer Schaltung entsprechend Abbildung 30

nach oben

Mess­schaltung H – Standard­diode 1N4148 und kleiner Vor­widerstand 2,2 kΩ

Für das „Nachbasteln“ scheint es zumindest sinnvoll, noch einmal etwas mit absoluten Standard-Bauelementen zu probieren – die alte Doppeldiode SAL41 ist nun wirklich ein Exot und bei der Graetz­brücke B500D weiß man nicht, inwieweit sie in dieser Schaltung durch andere Typen von DIL-Graetz­brücken ersetzt werden kann.  Die Wahl fiel auf die Kleinsignaldiode 1N4148 als Vorspannungs- und vor­ge­spannte Diode sowie die schon verwendete Schottky­diode 1N60P als Hardclip-Diode.

Die folgende Abbildung 33 zeigt die den Berechnungen zugrundeliegende Mess­schaltung.  Da die beiden Graetz­brücken durch diskrete Dioden 1N4148 dargestellt werden, kann D7 entfallen bzw. wird durch die sie ohne kurzschließende 1N60P ersetzt.

Schaltplan

Abb. 33: Schaltung entsprechend der in Abbildung 1 – mit acht Dioden 1N4148 anstelle der Graetz­brücken, Vor­widerstand Rvor = 2,2 kΩ, De­sym­met­rier­widerstand Rvor = 3,3 kΩ Bias-Widerstand 1 kΩ und Hardclip-Diode 1N60P

Das „große“ Kenn­linien­diagramm weist leicht asym­met­rische maximale Ausgangs­spannungen aus (UA,min = 0,44 V und UA,max = 0,48 V; Arbeits­punkt bei 48 %).

EXCEL-Diagramm

Abb. 34: Berechnete Kenn­linie einer Schaltung entsprechend Abbildung 33

Auch hier noch eine Darstellung der statischen Kenn­linie im Detail:

EXCEL-Diagramm

Abb. 35: Berechnete Kenn­linie einer Schaltung entsprechend Abbildung 33 (Detail­darstellung)

Wiedermal eine „schöne“ Kenn­linie ohne harte Übergänge mit einem vergleichbaren Maß für die Kenn­linien­krümmung im mittleren, asym­met­rischen Teil – die minimale Dämpfung (von 61 %) liegt etwa ein Viertel über der für sehr kleine Sig­nale (von 48 %).

nach oben

EXCEL-Simulationen – Zusammen­fassung

Zunächst in Tabelle 6 die Messergebnisse für die Schaltungen mit der Graetz­brücke B500D bzw. ersatzweise mit der Standard­diode 1N4148 und einem kleinen Vor­widerstand von 2,2 kΩ:

Tab. 6:  Ein­ge­setzte Dioden und Widerstände und in der Simulation ermit­telte Aus­steuerungs­grenzen und Arbeits­punkte der verschiedenen Test­schaltung­en.  mit Rvor = 22 kΩ.  Vor­spann­strom für Schaltung A etwa 9 mA, ansonsten etwa 7,5 mA.
Lfd.
Nr.
Graetz- /
Hardclip-Diode
Rsymm uA,min uA,max AP Anmerkg.
A B500D / 1N581710 kΩ / 2,5 kΩ−0,52 V0,35 V40 %
B B500D / 1N4148 –  / 10 kΩ−0,47 V0,76 V38 %
C B500D / 1N5817 –  / 3,3 kΩ−0,43 V0,41 V51 %
D B500D / 1N60P –  / 3,3 kΩ−0,43 V0,48 V47 %„schön“
H1N4148 / 1N60P –  / 3,3 kΩ−0,44 V0,48 V48 %„schön“

Die zweite Tabelle 7 für die Schaltungen mit der SAL41 und einem großen Vor­widerstand von 22 kΩ

Tab. 7:  Ein­ge­setzte Dioden und Widerstände und in der Simulation ermit­telte Aus­steuerungs­grenzen und Arbeits­punkte der verschiedenen Test­schaltung­en mit Rvor = 22 kΩ und Rbias = 2,2 kΩ, d. h. Vor­spann­strom etwa 3,4 mA.
Lfd.
Nr.
Graetz- /
Hardclip-Diode
Rsymm uA,min uA,max AP Anmerkg.
E SAL41 / 1N5817 –  / 33 kΩ−0,34 V0,37 V48 %harte Be­grenzung
F SAL41 / 1N60P –  / 33 kΩ−0,34 V0,41 V45 %
G SAL41 / Д9Е –  / 33 kΩ−0,33 V0,74 V31 %un­ge­eignet

Interessant für eine weitere Unter­suchung scheinen der Form der Kenn­linie nach zunächst einmal alle Schaltungen mit einer 1N60P als Hardclip-Diode (Schaltungen D, F und H), zumal die Schaltungen A und C schon im Zusammen­hang mit der Modifikation des Verstärkers „VOX Path­finder 10“ eingehender untersucht worden waren.

nach oben

Kenn­linien händisch ausmessen

Kapitelinhalt: [  Überspringen ]

Simulationen ist nie hundertprozentig zu trauen; deswegen wurden drei der Modellschaltungen noch einmal aufgebaut und die Kenn­linien händisch (mit etwa 80 Mess­punkte) ermittelt.  Nun ist das händische Ausmessen von Kenn­linien mühsam – deswegen wurden drei Schaltungen zum Ausmessen ausgewählt:

Mess­schaltung H – sieben 1N4148 und eine 1N60P

Vermutlich die am einfachsten zu realisierende Schaltung – die 1N4148 ist schaltungstechnisch absoluter Standard, die 1N60P immer noch gut zu beschaffen.

Mess­schaltung D – zwei B500D und eine 1N60P

Diese Schaltung ist leicht umzusetzen – zwei Graetz­brücken, eine (Schottky)-diode, drei Widerstände.  Schwieriger ist möglicherweise die Frage, ob und inwieweit vergleichbare Graetz­brücken ge­eig­net sind.

Mess­schaltung F – vier SAL41 und eine 1N60P

Wie oben erläutert ist die SAL41 bis dato für höhere Vor­widerstände alternativlos, wenn auch für größere Stückzahlen vermutlich schwierig zu beschaffen.

nach oben

Mess­schaltung H – sieben 1N4148 und eine 1N60P

Begonnen wurde auf dem Breadboard mit einer Schaltung entsprechend Abbildung 33 (sieben Dioden 1N4148, eine 1N60P als Hardclip-Diode, Rvor = 2,2 kΩ, Rsymm = 3,3 kΩ und Rbias = 1 kΩ).

EXCEL-Diagramm

Abb. 36: Gemessene Kenn­linie einer Schaltung entsprechend Abbildung 33.  Im Hinter­grund in Grau zum Ver­gleich die berechneten Kenn­linien (Ausgangs­spannung und Wachstum), d. h die in Abbildung 34 dargestellten Daten.

EXCEL-Diagramm

Abb. 37: Gemessene Kenn­linie einer Schaltung entsprechend Abbildung 33 (Detail­darstellung).  Im Hinter­grund in Grau zum Ver­gleich die berechneten Kenn­linien (Ausgangs­spannung und Wachstum), d. h die in Abbildung 35 dargestellten Daten.

Hier fällt auf, dass die reale Be­grenzung bei kleiner Aus­steuerung (Eingangs­spannungs­bereich ±2 V) etwas früher und stärker einsetzt, aber bei größerer Aus­steuerung schwächer ausfällt.  Das kann daran liegen, dass die über den beiden Dioden der Bias-Schaltung in der realen Schaltung nicht fix ist, sondern sich mit sich verändernder Aus­steuerung (und sich verändernden Strömen durch die Dioden) eben­falls leicht ändert.

nach oben

Mess­schaltung F – vier SAL41 und eine 1N60P

Danach wurde die Schaltung F (vier Doppel­dioden SAL41, eine 1N60P als Hardclip-Diode, Rvor = 22 kΩ, Rsymm = 33 kΩ und Rbias = 2,2 kΩ) ausgemessen – auch hier in den Diagrammen der Vergleich der gemessenen Kenn­linien mit den berechneten:

EXCEL-Diagramm

Abb. 38: Gemessene Kenn­linie einer Schaltung entsprechend Abbildung 27.  Im Hinter­grund in Grau zum Ver­gleich die berechneten Kenn­linien (Ausgangs­spannung und Wachstum), d. h die in Abbildung 28 dargestellten Daten.

Das Ganze noch einmal in der Detail­darstellung:

EXCEL-Diagramm

Abb. 39: Gemessene Kenn­linie einer Schaltung entsprechend Abbildung 27 (Detail­darstellung).  Im Hinter­grund in Grau zum Ver­gleich die berechneten Kenn­linien (Ausgangs­spannung und Wachstum), d. h die in Abbildung 29 dargestellten Daten.

Im Gegensatz zu den Messkurven von Mess­schaltung H (siehe Abbildung 37) scheinen hier berechnete und gemessene Kenn­linien fast übereinanderzuliegen, wenn auch gemessene Kurve ins­be­sondere bei größerer Aus­steuerung etwas „nach unten verschoben“, d. h. deutlicher asym­met­risch ist.

nach oben

Mess­schaltung D – zwei B500D und eine 1N60P

Zu guter Letzt die Messergebnisse von Schaltung D (zwei Graetz­brücken B500D, eine 1N60P als Hardclip-Diode, Rvor = 2,2 kΩ, Rsymm = 3,3 kΩ und Rbias = 1 kΩ):

EXCEL-Diagramm

Abb. 40: Gemessene Kenn­linie einer Schaltung entsprechend Abbildung 15.  Im Hinter­grund in Grau zum Ver­gleich die berechneten Kenn­linien (Ausgangs­spannung und Wachstum), d. h die in Abbildung 20 dargestellten Daten.

EXCEL-Diagramm

Abb. 41: Gemessene Kenn­linie einer Schaltung entsprechend Abbildung 15 (Detail­darstellung).  Im Hinter­grund in Grau zum Ver­gleich die berechneten Kenn­linien (Ausgangs­spannung und Wachstum), d. h die in Abbildung 21 dargestellten Daten.

Die Unter­schiede zwischen berechneter und gemessener Kenn­linie sind auch hier gering; die Ab­weichungen ähneln denen der Schaltung mit 1N4148 – siehe die Kenn­linien in Abbildung 37

nach oben

Zusammen­fassung und Ober­ton­spektren

Die Zusammenfassung beginnt mit einem Vergleich der drei gemessenen Kenn­linien – erst in der Grob­darstellung (siehe die folgende Abbildung 42):

EXCEL-Diagramm

Abb. 42: Gemessene Kenn­linien der Schaltungen entsprechend Abbildung 15, Abbildung 27 und Abbildung 33

Es zeigt sich auch hier, dass bei der hochohmigeren Mess­schaltung F (mit sieben SAL41) die Maximalspannungen am Ausgang geringer sind.  Zum Vergleich der Kenn­linien­formen ist aller­dings die Detail­ansicht ge­eig­neter – die Kenn­linien­formen unterscheiden bei großen Sig­nalen kaum.  Deswegen hier auch die Detail­ansichten der drei Kenn­linien (siehe Abbildung 43):

EXCEL-Diagramm

Abb. 43: Gemessene Kenn­linien der Schaltungen entsprechend Abbildung 15, Abbildung 27 und Abbildung 33 (Detail­darstellung).

Zu den Unterschieden:

Mess­schaltung F – SAL41 / 1N60P – blau; Strich­linie:

Diese Schaltung bzw. ihre Kenn­linien fallen sofort auf – die Be­grenzung ist stärker, die Ausgangs­spannungen in beiden Richtungen kleiner und die Krümmung in der Mittel der Kenn­linie (Wachstumskurve in der Detail­ansicht) erkennbar stärker.

Mess­schaltung H – 1N4148 / 1N60P – schwarz; Doppel­linie:

Bei der Mess­schaltung H mit sieben 1N4148 ist der Über­gang in die Be­grenzung durch die Schottky­diode ein wenig härter,

Mess­schaltung D – B500D / 1N60P – rote:

während Mess­schaltung D an diesem Punkt dem Verhalten von Mess­schaltung F ähnelt.

Andere und grund­legende Unter­schiede lassen sich beim Vergleich der gemessenen Kenn­linien dann doch nicht erkennen oder finden.  Um aber ins­be­sondere klangliche Unter­schiede wie auch die Gemeinsam­keiten der Schaltungen besser abschätzen zu können, wurden für fünf Be­grenzer­schaltungen bzw. aus deren Kenn­linien (die drei oben diskutierten Mess­schaltungen sowie zwei Standard­klipp­stufen 2,2 kΩ bzw. 22 kΩ auf anti­parallele 1N4148) Oberton­spektren berechnet – die folgende Bilder­tabelle 5 zeigt Kenn­linien und Spekt­ren.  (Die Berechnung der Spekt­ren aus der Kenn­linie über ein Python-Script wird in einem Artikel des Kolophons beschrieben.)

Die Bilder­tabelle schließt mit einem Aus­schnitt aus einem Lehr­video von Manfred Zollner (aus den Tutorials „Physik der Elektro­gitarre“ das Video T67: ECC83: System­vergleich; die Bild­datei freund­licher­weise zur Ver­fügung gestellt vom Autor des Tutorials).  Der Aus­schnitt zeigt im linken Diagramm die gemessenen Kenn­linien einer Kathoden­folger­stufe in einem „britischen“ Verstärker (d. h. eine Verstärker­stufe mit einem kapazitiv überbrückten Kathoden­widerstand 820 Ω und einem Anoden­widerstand 100 kΩ; galvanisch gekoppelt an einen Kathoden­folger mit Kathoden­widerstand 100 kΩ), die mit verschiedenen Exemplaren einer ECC83 bestückt wurde.  Im rechten Diagramm sieht man die zugehörigen Spekt­ren bzw. die aus­steuerungs­abhängige Verteilung der zweiten und dritten Har­monischen im Ausgangs­sig­nal dieser Stufe, eben­falls für verschiedene Exemplare einer ECC83

(Die vom Autor Spekt­ren erstellten sind schon der besseren Vergleichbarkeit wegen dieser Darstellung nachempfunden.

Bilder­tabelle 8:  Ober­ton­spektren an den berechneten und gemessenen Kenn­linien der Be­grenzer­schaltungen.
Standard­be­grenz­er­schaltung mit zwei anti­parallelen 1N4148
Rvor = 2,2 kΩ;
Dioden leicht asym­met­risch –
ΔUD(1 mA) ≈ 10 mV
Rvor = 22 kΩ;
Dioden leicht asym­met­risch –
ΔUD(1 mA) ≈ 5 mV
Be­grenzer­schaltung H1N4148 und 1N60P (Hardclip-Diode)
Rvor = 2,2 kΩ, Rsymm = 3,3 kΩ, Ibias = 7,6 mA
Ober­töne Kenn­linien berechnet

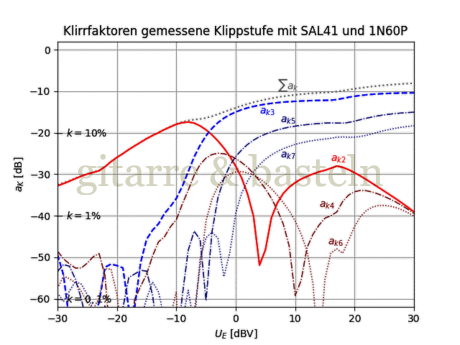

Ober­töne Kenn­linien gemessen
Be­grenzer­schaltung DB500D und 1N60P (Hardclip-Diode)
Rvor = 2,2 kΩ, Rsymm = 3,3 kΩ, Ibias = 7,6 mA
Ober­töne Kenn­linien berechnet
Ober­töne Kenn­linien gemessen
Be­grenzer­schaltung FSAL41 und 1N60P (Hardclip-Diode)
Rvor = 22 kΩ, Rsymm = 33 kΩ, Ibias = 3,4 mA
Ober­töne Kenn­linien berechnet
Ober­töne Kenn­linien gemessen
Kenn­linien und Spekt­rum einer Vorverstärker- / Kathoden­folger­stufe mit einer ECC83 – Bild entnommen einem Lehr­video von Manfred Zollner

Obige Bildertabelle verlangt möglicherweise einige Erläuterungen:

Schaltungen mit anti­parallelen 1N4148

Der geringe Anteil geradzahliger Har­monischer war zu erwarten, auch, dass ihre Stärke mit größeren Abweichungen zwischen beiden anti­parallelen Dioden zunimmt.

Fehler in den Spekt­ren der gemessenen Kenn­linien:

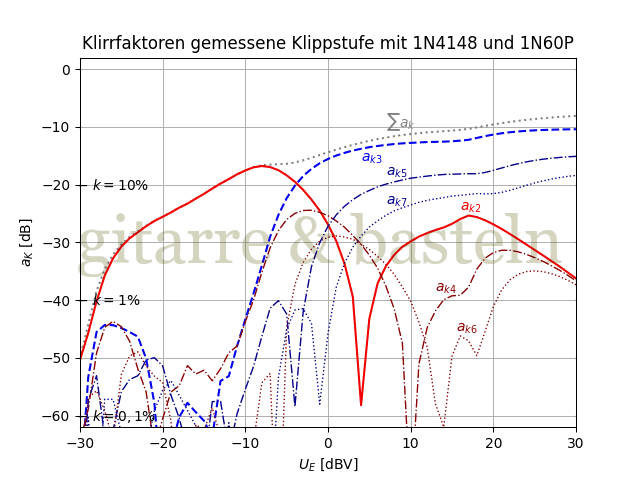

Das „Geraffel links unten“ (Eingangs­pegel kleiner −20 dB) in den Spekt­ren der gemessenen Kenn­linien, d. h. die geringen Anteile verschiedener Obertöne bei relativ kleinen Sig­nalen in den Spekt­ren der gemessenen Kenn­linien sollte nicht überraschen – möglicherweise werden hier bei kleinen Pegeln aus Messfehlern im Bereich um den Arbeits­punkt bzw. die Ruhe­spannung der Be­grenzer­schaltung herum Obertöne berechnet, die es gar nicht gibt.

Kerbe ak2

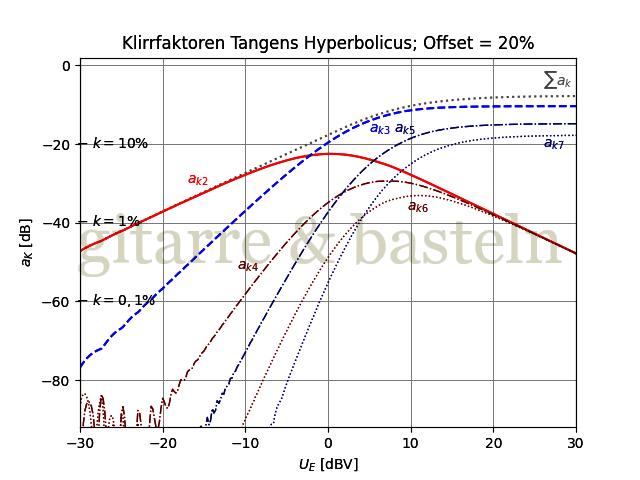

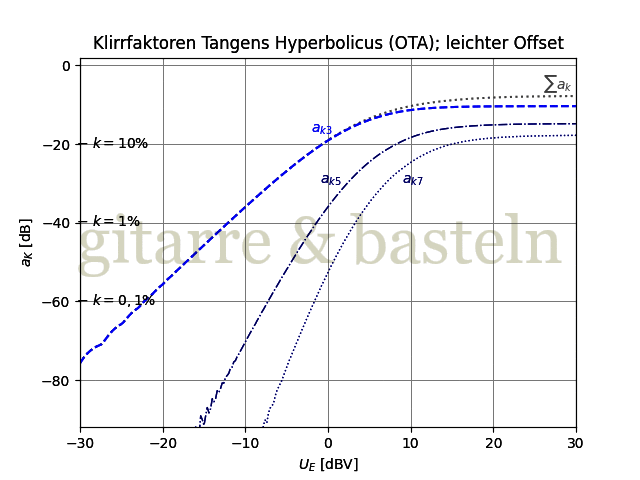

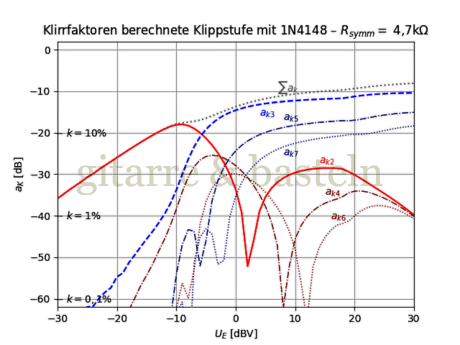

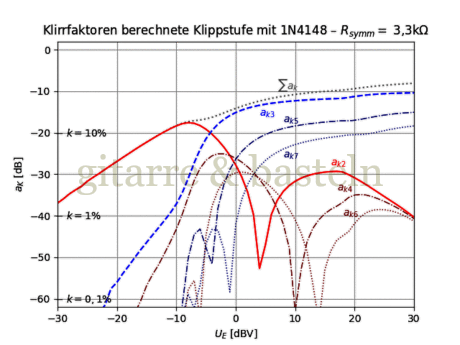

Das deut­liche Minimum der zweiten Har­monischen bei etwa 5 dBV (d. h. etwa 1,8 V Effektivwert bzw. etwa 5 V Spitze-Spitze) fällt auf.  Zum einen nimmt der Anteil der zweiten Har­monischen natürlich mit größerer Aus­steuerung ab (das Ausgangssig­nal wird fast zu einem abgerundeten Rechteck), die Zunahme der ak2 bei größerer Aus­steuerung (hinter der Kerbe) ist bestenfalls mit den leicht asym­met­rischen minimalen / maximalen Ausgangsspannungen (siehe Tabelle 6 und Tabelle 7) zu erklären.

Hier gibt es aber einen Unterschied zu den Spekt­ren der Triodenschaltung – das deutliche Minimum betrifft dort vor allem die dritte Har­monische ak3 – das Minimum der zweiten Har­monischen ak2 ist dort erkennbar weniger tief.

Gesamtverhalten asym­met­rische Dioden­be­grenz­erschaltungen:

Insgesamt ein positives Ergebnis – die Obertöne nehmen nicht allzu abrupt zu, bei größeren Eingangs­sig­nalen überwiegt zunehmend der Anteil der ungeradzahligen Obertöne (wie im „wahren Leben“ auch) und die Verteilung der Obertöne ist wenig kontinuierlich, was die Möglichkeit eröffnet, dass bei der Be­grenzung ein durch­aus lebendiges Klangbild entsteht.

Anteil der ak2 bei kleinen Sig­nalen:

Der hohe Klirrfaktor bei kleinen Sig­nalen fällt natürlich auf, zumal die Gefahr besteht (wenn sich der Gesamtklirrfaktor über die Aus­steuerung wenig ändert), dass das Ganze zu „analytisch“ bzw. nach beigemischten Ver­zerrungen klingen könnte (wenn sich die Intensität der „Ver­zer­rungen“ kaum mit der Aus­steuerung ändert).  Jedoch bestehen die Ver­zerrungen bei kleinen Sig­nalen zu weiten Teilen aus der zweiten Har­monischen – und hier fiel dem Autor ein überlieferte Spruch aus Zeiten der Röhrenradios wieder ein: „Klirrfaktoren unter 10 % (bzw. −20 dB, wobei hier die niedrig­zahligen Har­monischen gemeint sein dürften) könne man gar nicht hören“.

Es ist also zu hoffen, dass diese Be­grenzer­schaltung das Sig­nal bei kleinen Aus­steuerungen zunächst ein wenig fetter / „sämiger“ macht (die zweite Har­monische hinzufügt), um dann in asym­met­rische Ver­zerrungen überzugehen.

Kenn­linien­unter­schiede:

Die in der Kenn­linien­schar der verschiedenen ECC83 erkenn­baren Unter­schiede lassen sich in der Be­grenzer­schaltung teil­weise mit verschieden großen De­sym­met­rier­widerständen nach­bilden.  Dazu könnte der De­sym­met­rier­widerstand Rsymm durch die Serien­schaltung eines Widerstandes mit einem Trimmer 10 kΩ ersetzt werden (z. B. 1 kΩ mit Trimmer 10 kΩ) – siehe den Schaltungs­vorschlag in der folgenden Abbildung 44

EXCEL-Diagramm

Abb. 44: Schaltungs­entwurf zur Imitation verschiedener Röhren­exemplare in einer Be­grenzer­schaltung entsprechend Abbildung 33 – mit den beiden Jumpern (bitte gleichsinnig betätigen) kann noch die Polarität von Arbeits­punkt­verschiebung und weicher / harter Be­grenzung „gedreht“ werden.

Wie im Diagramm in der nach­folgenden Abbildung 45 gezeigt, ent­stehen hier leicht unter­schied­liche Kenn­linien und deut­lich unter­schied­liche Empfind­lich­keiten und Ausgangs­lautstärken.

EXCEL-Diagramm

Abb. 45: Berechnete Kenn­linien der verwendeten Be­grenzer­schaltung nach Abbildung 33 – mit unter­schied­lichen De­sym­met­rier­widerständen.  Kenn­linien auf Arbeits­punkt / Ruhe­spannung normiert.

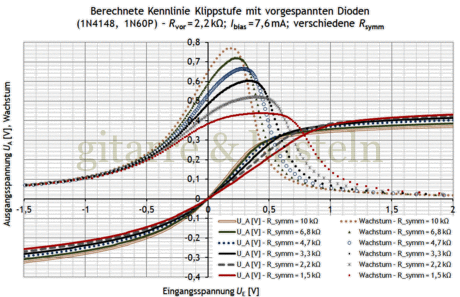

Die Veränderung der Arbeitspunkte nimmt sich dagegen eher gering aus (siehe die folgende Abbildung 46):

EXCEL-Diagramm

Abb. 46: Berechnete Kenn­linien der verwendeten Be­grenzer­schaltung nach Abbildung 33 – normiert auf gleiche Ausgangs­spannungen bei UE = −2,5 V zur Darstellung der unter­schiedlichen Arbeitspunkte.

Zum Abschluss dieser Über­legungen zu einem veränder­lichen De­sym­met­rier­widerstand eine kleine Fleiß­arbeit – in der folgenden Bilder­tabelle 9 die berechneten Spekt­ren zu den in der obigen Abbildung 45 dar­gestell­ten Kenn­linien sowie – in der Zusammen­fassung – links eine Kenn­linien­schar für alle Werte von Rsymm und rechts die Kurven für den aus­steuerungs­abhängigen Anteil der zweiten und dritten Har­monischen, eben­falls für alle Werte von Rsymm

Bilder­tabelle 9: (Berechnete) Obertonspektren der Testschaltung in Abbildung 44 für verschiedene Werte von Rsymm
Kenn­linien Schaltungs­entwurf Abbildung 44
Berechnete Obertonspektren
Schaltungs­entwurf Abbildung 44
De­sym­met­rier­widerstand: Rsymm = 1,5 kΩ
Kennlinie
Oberton­spektren
De­sym­met­rier­widerstand: Rsymm = 2,2 kΩ
Kennlinie
Oberton­spektren
De­sym­met­rier­widerstand: Rsymm = 3,3 kΩ
Kennlinie
Oberton­spektren
De­sym­met­rier­widerstand: Rsymm = 4,7 kΩ
Kennlinie
Oberton­spektren
De­sym­met­rier­widerstand: Rsymm = 6,8 kΩ
Kennlinie
Oberton­spektren
De­sym­met­rier­widerstand: Rsymm = 10 kΩ
Kennlinie
Oberton­spektren

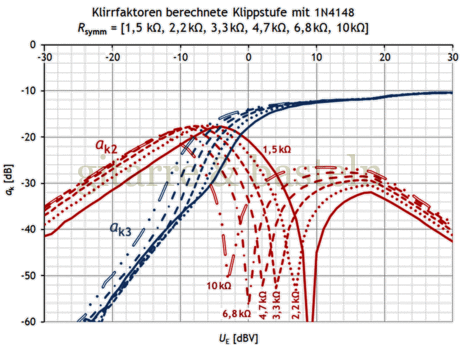

Kenn­linien sowie 2. und 3. Har­monische für alle Werte von Rsymm
Kennlinien
Oberton­spektren

Kenn­linien wie Spekt­ren ähneln sich deutlich, wobei die Kenn­linie mit größerem De­sym­met­rier­widerstand steiler wird und das Wachstum zunimmt.  In den Spekt­ren äußert sich das dadurch, dass auch das Spekt­rum „leicht nach links wandert“ und sich „horizontal zusammenzieht“ (ins­be­sondere wandert die Lage des ak2-Minimums mit steigendem Rsymm nach links).  Das ist nachvollziehbar – mit größerem Rsymm wird die Stufe „heißer“ bzw. leichter zu übersteuern; das ak2-Minimum und die Sättigung werden schon mit geringerem Eingangs­pegel erreicht.

Ansonsten bleibt das aus­steuerungs­abhängige Verhältnis von zweiter und dritter Har­monischer ak2 zu ak3 erhalten – der Charakter der Stufe in Hinblick auf die Verteilung der Har­monischen scheint sich so mit dem Wert von Rsymm nicht zu ändern – ledig­lich ändert sich die „Über­steuer­ungs­festig­keit“ (d h. der Eingangs­signal­pegel, bei dem stärker Ver­zer­rungen beginnen), die Signal­dämpfung bei kleinen Sig­nalen und – in geringem Maße – die Symmetrie bei großer Aus­steuerung.

nach oben

Fazit

Es ist also gelungen, neben der Ver­besserung oder zumindest Ver­ein­fachung der bereits vorhandenen Schaltung A (mit zwei Graetz­brücken B500D, einer 1N5817 und zwei (De)­sym­met­rier­widerständen) drei weitere Be­grenzer­schaltungen mit vor­ge­spannten Dioden zu finden.  Neben der leichten Modifikation von Schaltung A zu Schaltung D (nur ein De­sym­met­rier­widerstand und eine 1N60P als Hardclip-Diode) sind das die mit Standard­dioden bestückte Schaltung H (sieben 1N4148 und eine 1N60P) für den Einsatz an einem Vor­widerstand 2,2 kΩ sowie die hochohmigere Schaltung F (vier Doppeldioden SAL41 und eine 1N60P) für den Einsatz an einem Vor­widerstand 22 kΩ.

Die statische Kenn­linien und die Obertonspektren der drei Schaltungen sind ähnlich zueinander und deut­lich verschieden zu einer „normalen Dioden­klipp­schaltung mit zwei anti­parallelen Dioden.  Sinnvoll scheint ein Einsatz vor allem zur Erzeugung kaum oder schwach verzerrter Sig­nale.

Man kann natürlich sagen, dass es für den gewünschten Einsatz­zweck – eine mehr oder weniger asym­met­rische und mehr oder weniger weiche statische Sig­nal­be­grenz­ung – auch einfachere Lösungen (z. B. Stufen mit JFET, µ-Amps etc.) gibt.  Das ist richtig.  Die Schaltungen hier jedoch sind dafür gedacht, eine „normale“ und bereits vorhandene Standard-Dioden­klipp­schaltung (Vorwiderstand, zwei anti­parallele Dioden), beispiels­weise in einem Übungs­verstärker wie dem VOX Path­finder 10, durch etwas bei kleiner Aus­steuerung besser klingendes zu ersetzen.

Das zumindest sollte mit den gefunden Schaltungen mög­lich sein.

nach oben
